F1方程式赛车前部结构参数化三维设计

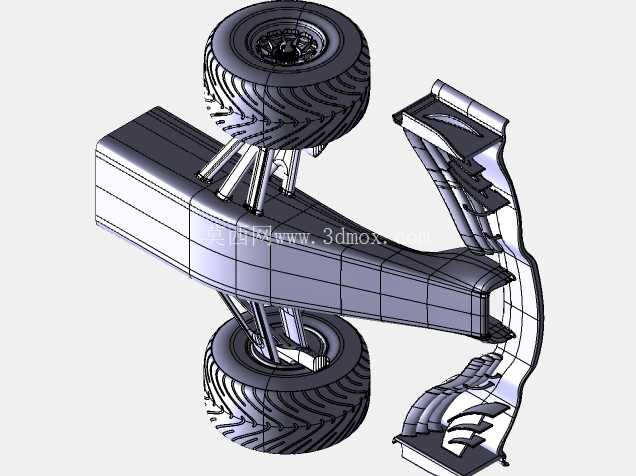

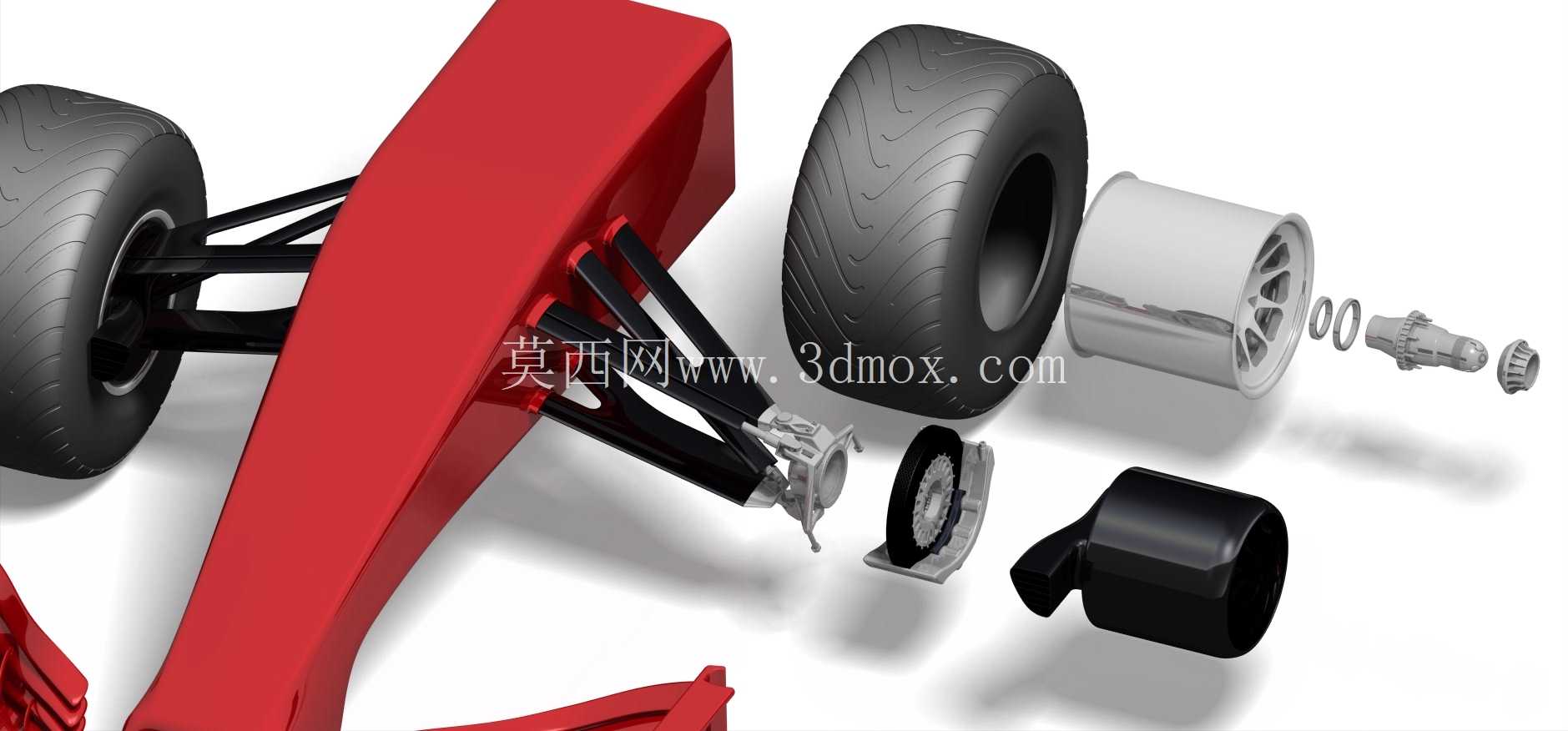

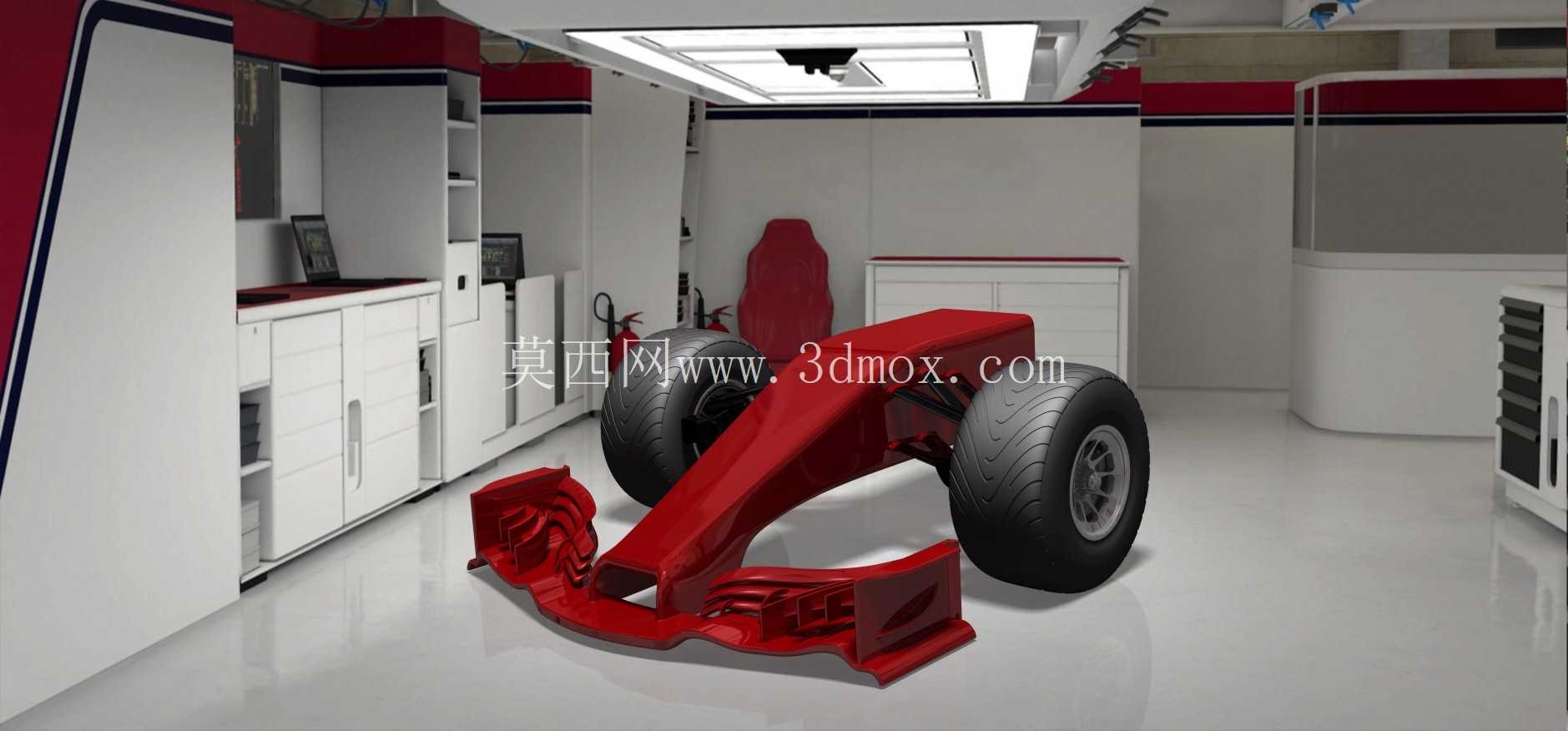

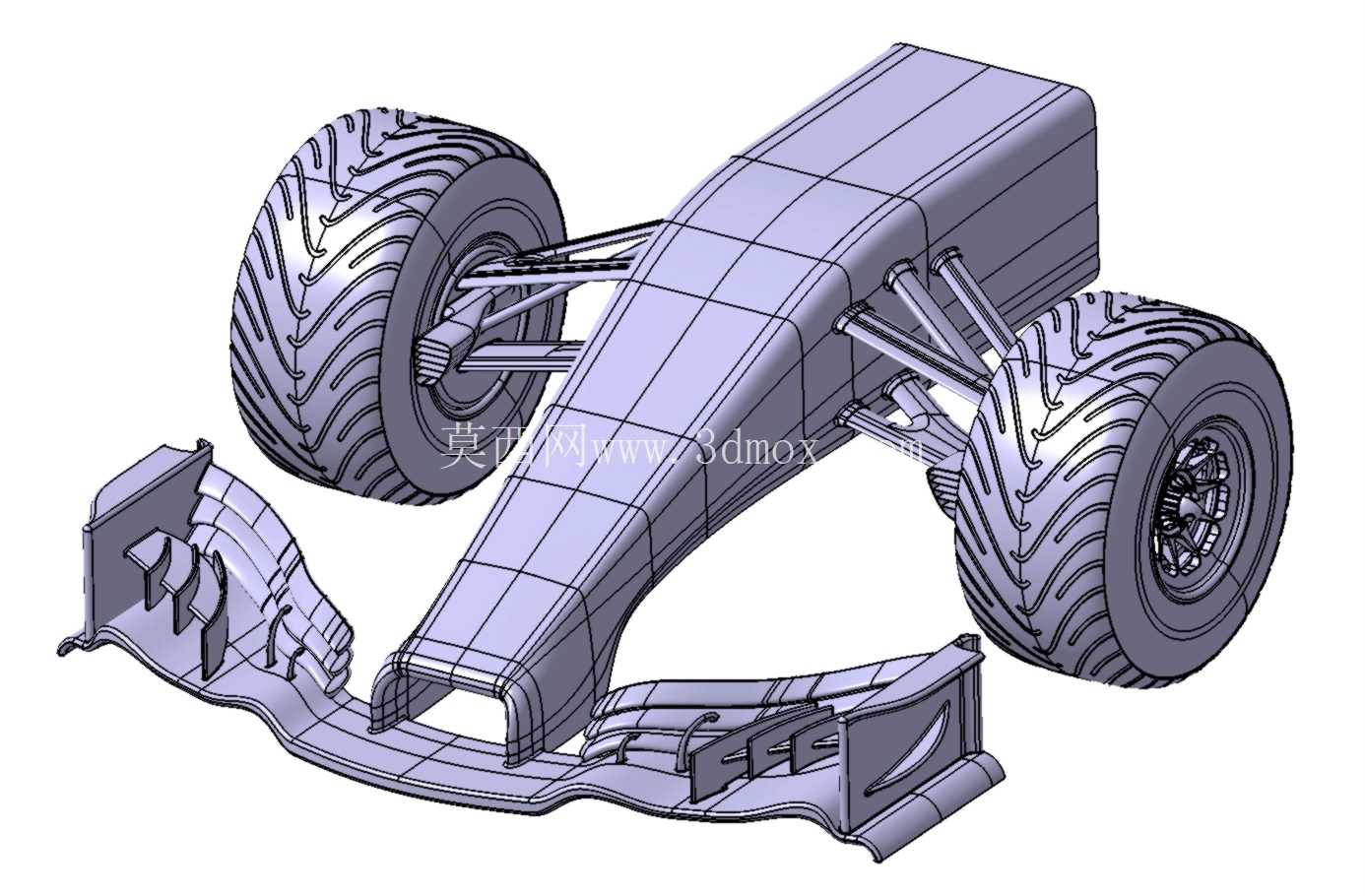

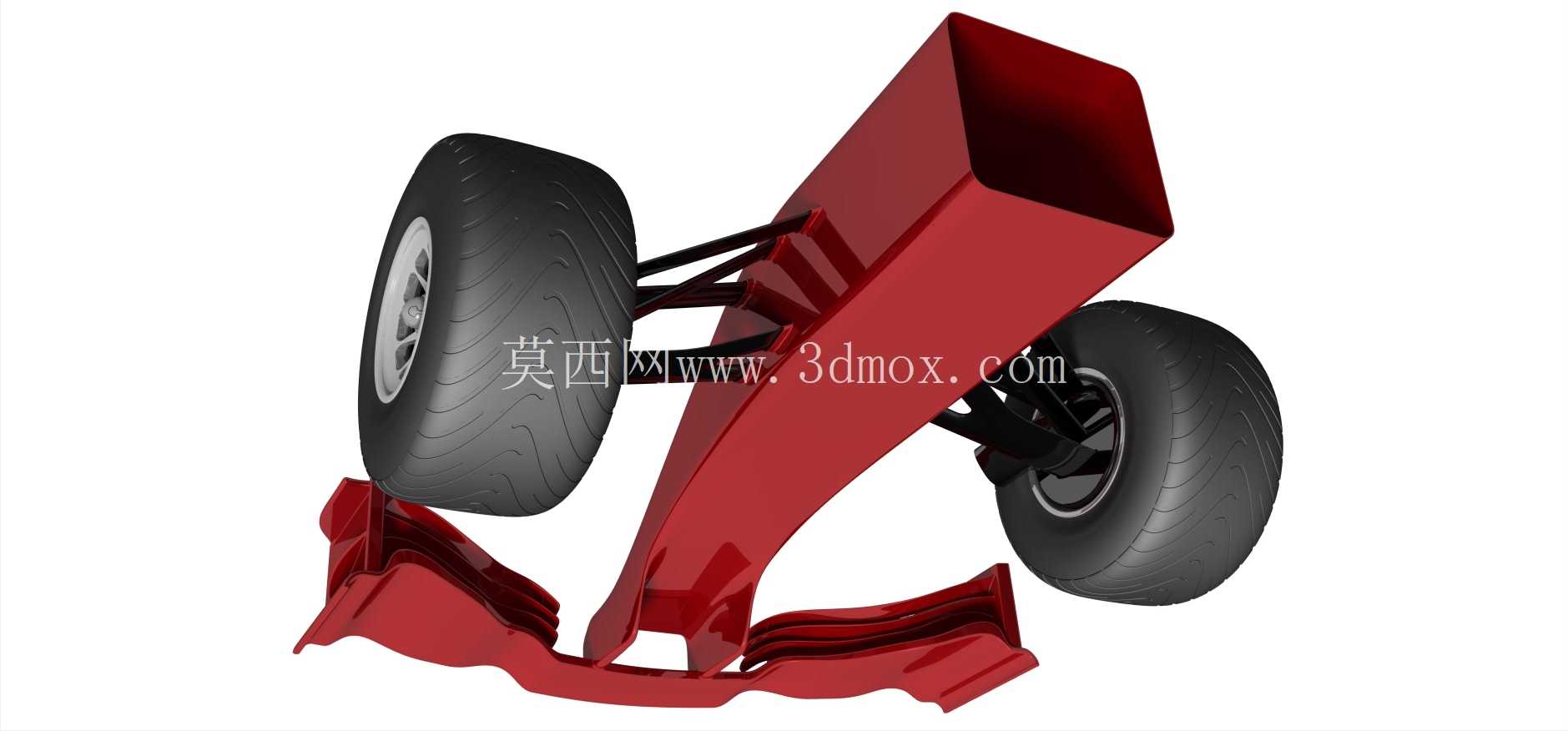

　　在赛车工程研发与高校车辆工程教学场景中，高精度的赛车前部结构三维模型是开展空气动力学仿真、底盘结构验证、零部件装配干涉检查的核心基础载体，本次完成的F1赛车前部参数化模型，覆盖了前翼总成、鼻锥结构、带悬架的前轮总成、轮胎轮辋组件等核心前部模块，可直接用于CFD流场分析、结构力学有限元计算、装配工艺模拟等多个工程环节。从实际用途来看，该模型既可以作为赛车研发团队前期方案验证的数字样机，替代部分物理风洞试验环节降低研发成本，也可以作为车辆工程专业教学中讲解赛车底盘结构、空气动力学设计逻辑的具象化教具，还能为赛车改装爱好者提供结构参考，用于民用改装车的空气动力学套件开发参考。设计过程中采用全参数化建模逻辑，所有结构特征均关联可编辑的参数变量，后续调整车身宽度、前翼攻角、鼻锥长度、轮距参数时，仅需修改对应参数值即可完成整体结构的联动更新，无需重新绘制基础特征，大幅提升后续方案迭代的效率。

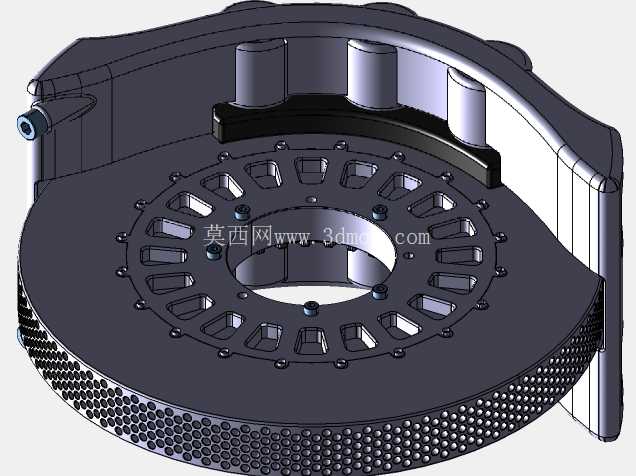

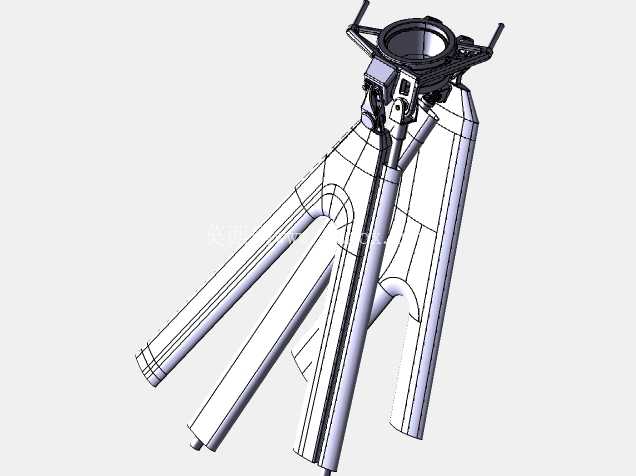

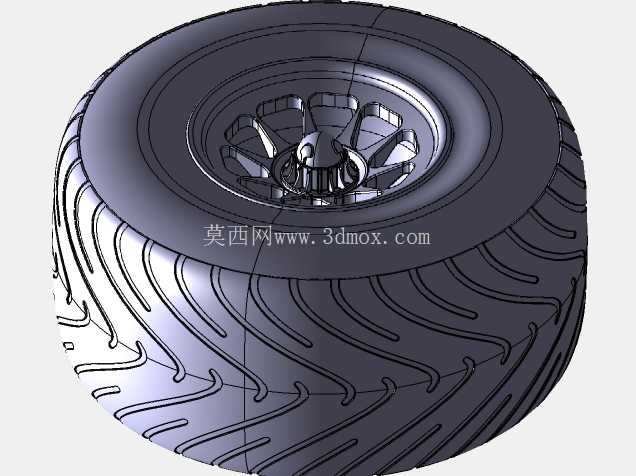

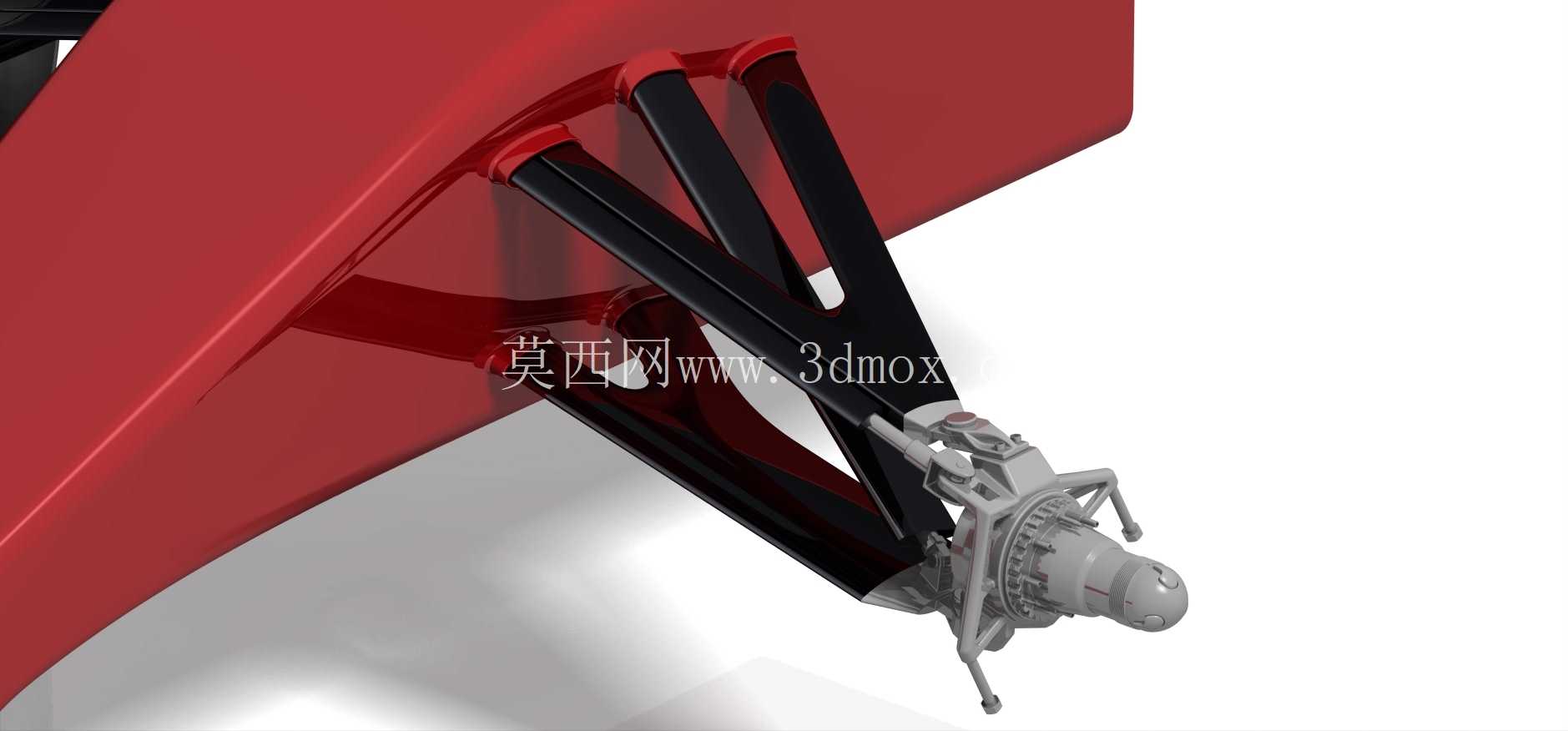

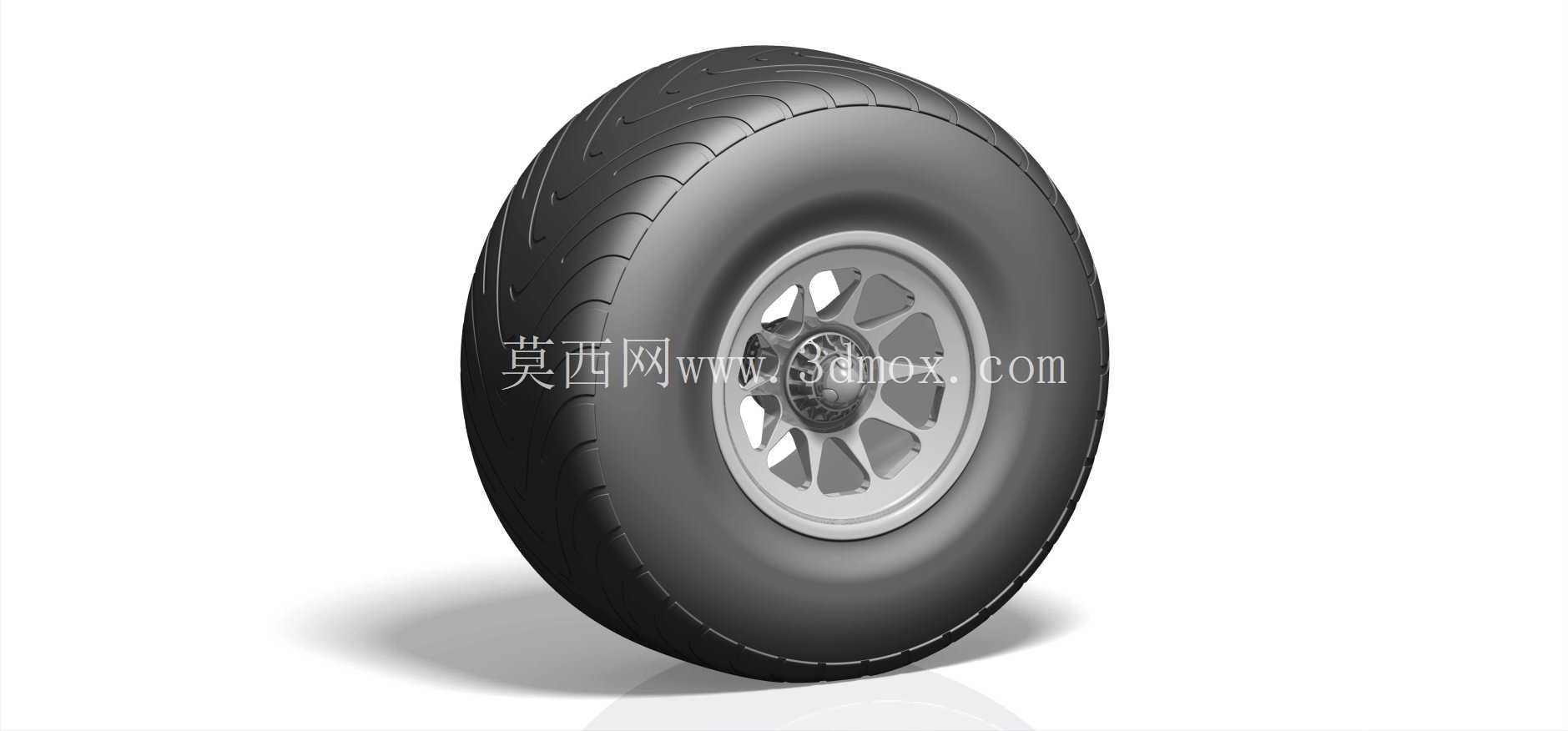

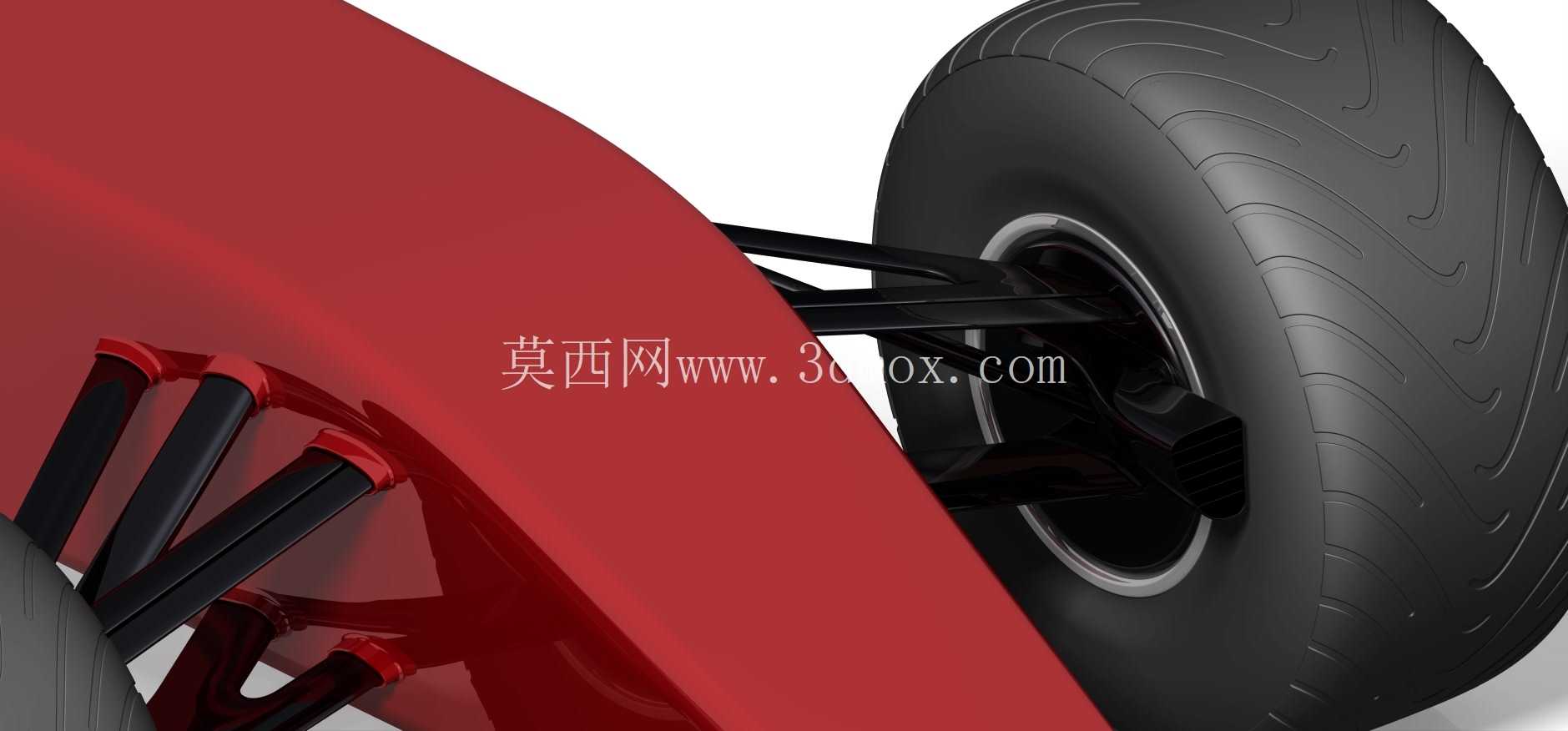

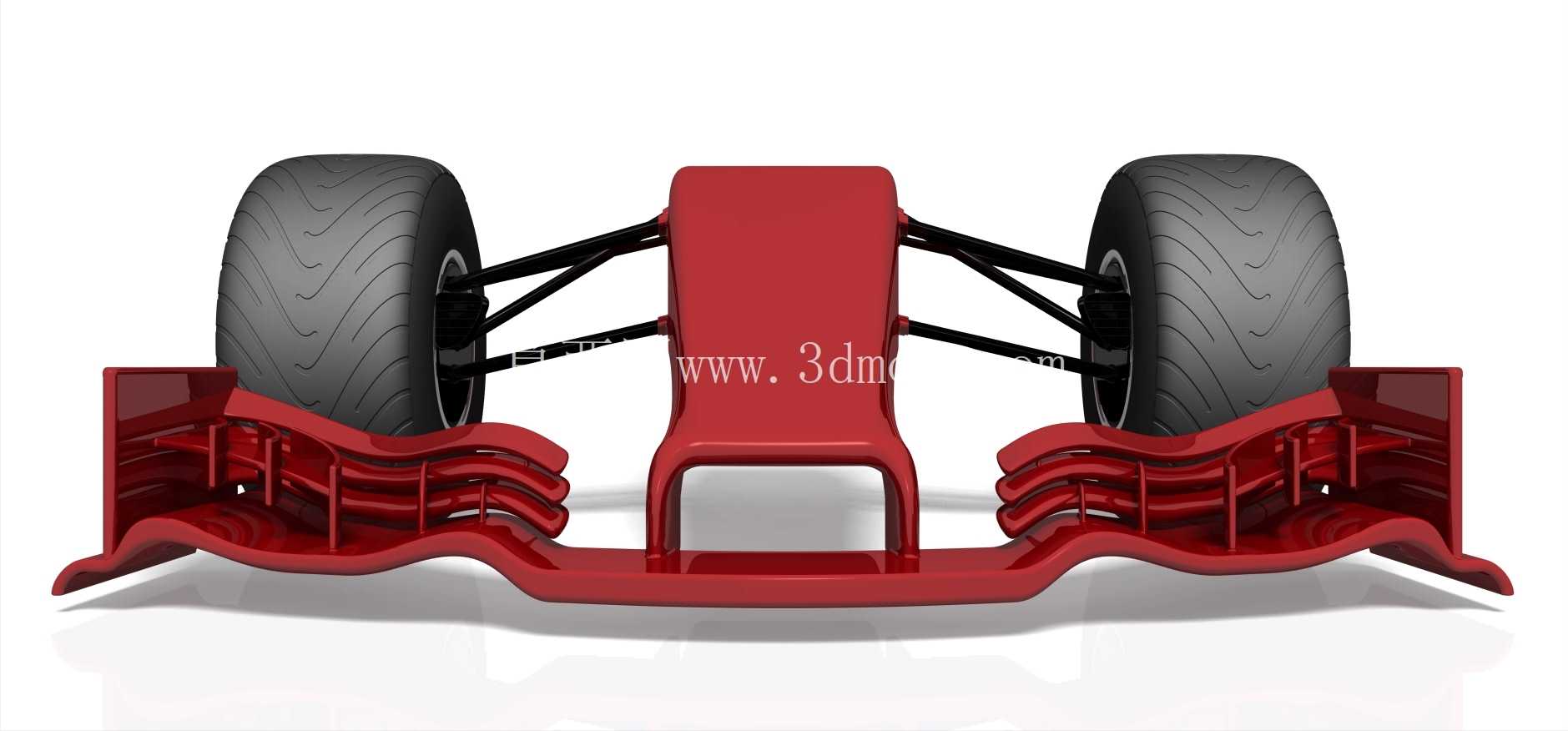

　　结构设计上，前翼部分采用多层翼片布局，主翼板与可调襟翼的连接位置预留了标准安装接口，翼片端板的曲面造型经过曲率连续优化，可引导前轮周边气流有序流动，减少轮胎旋转带来的乱流影响；鼻锥部分采用渐变式截面设计，从前端与前翼连接的窄截面平滑过渡到后部与单体壳连接的宽截面，在保证结构刚度的前提下尽可能降低迎风阻力，鼻锥内部预留了碰撞吸能结构的安装空间，符合赛车安全结构的设计边界；前轮悬架采用双叉臂式独立悬架结构，上下控制臂的铰接点位置、转向拉杆的长度均按照真实赛车的硬点坐标设置，可直接用于悬架运动学仿真，分析车轮跳动时的定位参数变化；轮胎部分还原了中等扁平比的赛车干胎结构，胎面花纹、胎侧曲率、轮辋的辐条造型均按照真实赛车轮胎的尺寸比例建模，轮辋与轮胎的配合面、轮辋与轮毂轴承的安装面均设置了标准的配合公差，可直接用于后续的装配干涉检查。

　　外形尺寸与安装边界方面，模型严格按照1:1的F1赛车前部尺寸比例构建，前轮轮距、前翼总宽度、鼻锥离地高度、前翼前缘到前轮中心的距离均符合F1赛事技术规则的尺寸限制，所有零部件之间的安装间隙均预留了实际生产所需的公差余量，前翼与鼻锥的连接法兰、悬架控制臂与车身的铰接座、轮辋与轮毂的配合面均设置了统一的安装基准，可直接导出STEP格式用于后续的工程出图、数控加工或者3D打印验证。

　　在建模过程中，所有曲面均经过曲率检查与光顺性处理，不存在碎面、尖角、非流形几何等问题，可直接导入各类CAE仿真软件进行网格划分，无需额外进行几何修复；实体部分的壁厚、加强筋位置均按照碳纤维复合材料的成型工艺设置，符合赛车零部件的实际生产工艺要求，避免出现无法加工的结构特征。
