自行车后拨链器传动变速结构设计

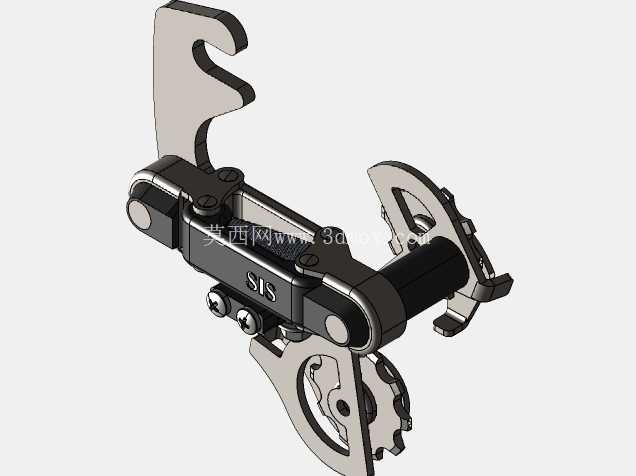

　　日常骑行场景中，后拨链器是山地车、公路车等变速自行车实现链条切换、传动比调整的核心执行部件，直接决定变速过程的顺畅度与骑行时的动力传递效率，不管是城市通勤的铺装路面骑行，还是户外越野的颠簸路况，该部件都需要在持续振动、链条拉力波动的工况下保持稳定的张紧与换挡精度。从结构功能来看，这款后拨链器采用平行四边形连杆作为核心移位骨架，上端的挂钩结构用于与车架尾勾完成定位安装，安装接触面做了贴合限位设计，能避免装配后出现横向窜动，安装孔位的同轴度公差控制在0.05mm以内，保证与车架固定螺栓装配后无偏斜，不会出现换挡时的卡位偏差。

　　部件下部设置上下两个导轮，上导轮负责在变速过程中引导链条卡入对应飞轮片，下导轮则始终保持链条的张紧度，抵消不同飞轮档位下的链条长度差，两个导轮的中心距按照常规变速系统的链条节距匹配设计，导轮的齿形做了倒角修型，能减少链条啮合时的卡顿与异响，即使在链条沾附泥沙的工况下，也能降低跳齿的概率。设计过程中优先考虑了户外使用的耐候性，主体连接臂采用金属材质做结构支撑，连杆铰接位置预留了轴承安装位，能减少长期摆动带来的磨损，铰接处的间隙控制在合理范围，既不会因为间隙过大导致换挡虚位，也不会因为间隙过小出现泥沙卡滞后的动作卡滞。

　　部件上的限位调节结构可以精准限制上下两个换挡极限位置，避免变速时链条脱出飞轮片的范围，张紧弹簧的扭力参数经过匹配，既能在换挡后快速带动导轮复位完成链条切换，也不会因为弹簧张力过大导致变速拉线受力过载，提升拉线的使用寿命。从安装边界来看，这款后拨链器适配常规标准车架尾勾尺寸，整体横向安装宽度不超过后下叉与飞轮之间的预留间隙，不会在车轮转动时与辐条发生干涉，导轮与飞轮片的最小间距可以通过尾端的调节螺丝微调，保证不同齿数飞轮搭配时都能获得最佳的换挡响应距离。

　　实际使用中，当骑行者操作指拨拉动变速线时，平行四边形连杆会带动导轮支架整体横向平移，引导链条从当前飞轮片滑动到目标飞轮片上，同时下导轮随支架摆动调整张紧度，整个动作过程中各铰接点的运动轨迹经过反复校核，保证在最大飞轮与最小飞轮两个极限档位切换时，导轮的运动路径始终与飞轮片保持平行，不会出现斜拉链条导致的磨损加剧。结构上的SIS标识对应定位变速系统的匹配设计，意味着换挡时每个档位都有清晰的卡位反馈，骑行者不需要反复微调指拨就能准确入档，降低了日常使用的调试难度。考虑到骑行过程中可能出现的摔碰情况，外侧的导板做了加厚加强设计，能在受到侧向冲击时保护内部导轮与连杆结构不会轻易变形，挂钩位置的受力截面做了加厚处理，能承受颠簸路面下链条的瞬间拉力冲击，避免出现断裂失效。整个部件的重量控制也兼顾了轻量化需求，在保证结构强度的前提下，非受力位置做了镂空减材处理，不会给整车增加过多的负重，适配日常通勤、运动骑行等多种使用场景的需求。
