通风划线盘式制动卡钳刹车结构设计

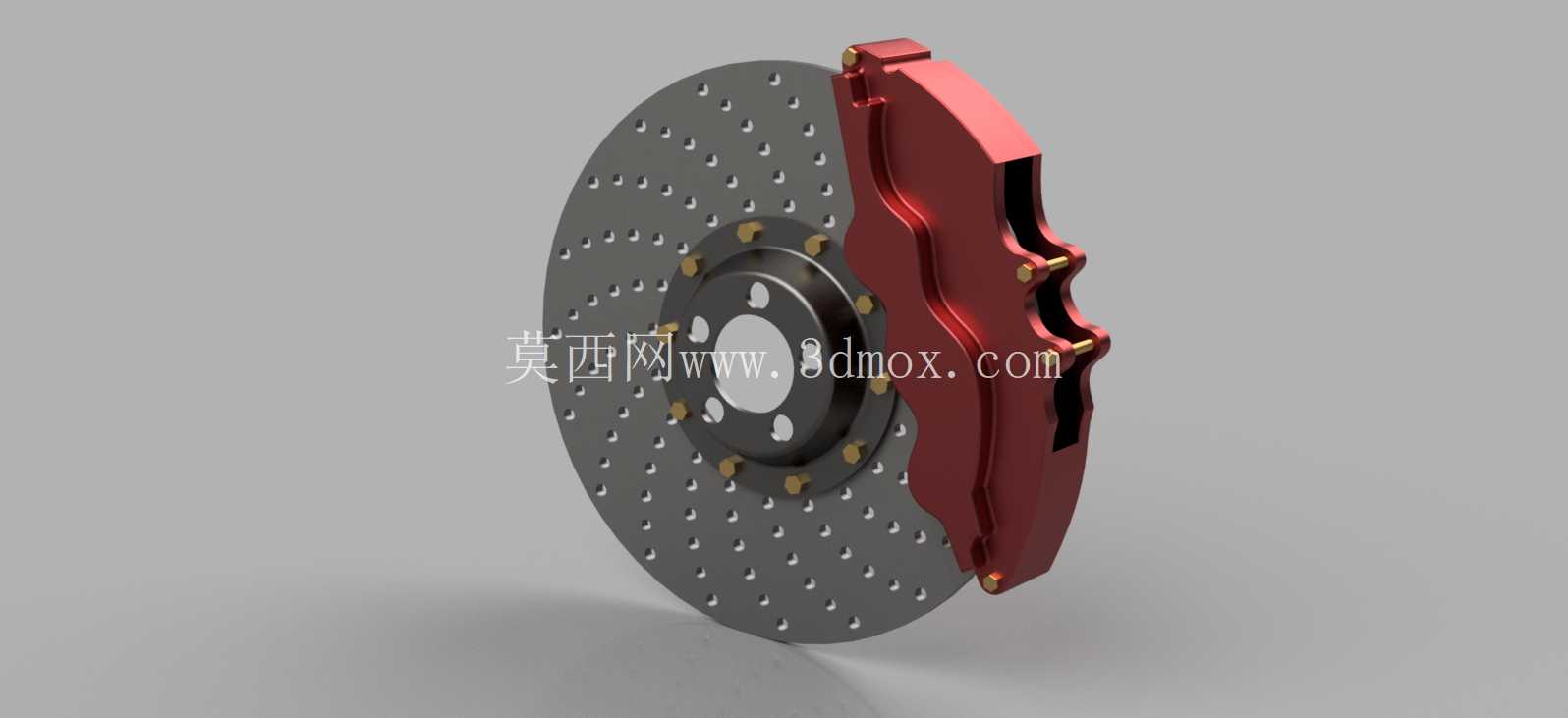

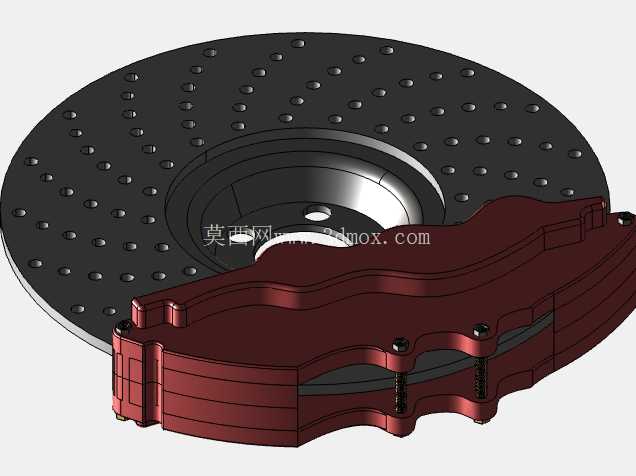

这套盘式制动结构的设计，首先要匹配乘用车辆前轮的安装边界，刹车盘采用通风钻孔结构，盘面均匀分布的散热孔并非装饰性设计，而是在连续制动工况下，引导气流穿过盘体内部通风道，快速带走摩擦产生的热量，避免制动盘因高温出现热衰减，甚至摩擦片烧蚀导致制动力骤降的问题。卡钳采用对置活塞布局，相比浮动卡钳结构，对置活塞可以在制动时从两侧同步施加夹紧力，制动响应速度更快，制动力分配更均匀，也能减少制动时的方向盘抖动问题，适配动力更强、整备质量更大的车型使用需求。

从实际应用场景来看，这类制动结构不仅覆盖日常城市通勤的家用轿车，也能满足山路连续下坡、赛道激烈驾驶这类极端工况的使用要求。设计过程中首先要确定安装节圆直径，也就是刹车盘中心到轮毂安装螺栓的分布圆尺寸，这个参数必须和对应车型的转向节安装位完全匹配，否则无法完成装车，同时还要预留足够的轮圈内部空间，卡钳外侧和轮圈辐条内侧的安全间隙要控制在3mm以上，避免车辆行驶过程中出现干涉剐蹭。刹车盘的有效摩擦半径要和卡钳的摩擦片接触区域完全对齐，摩擦片的弧长、宽度要和盘面摩擦带宽度匹配，不能出现摩擦片超出盘体外缘，或是摩擦区域偏磨的情况，否则会加速摩擦片和刹车盘的异常磨损，还会导致制动时出现异响。

卡钳本体采用分体式铸造结构设计，内部的油道布局经过优化，制动时刹车油推动两侧活塞同步伸出，推动摩擦片压紧刹车盘，利用摩擦力将车轮的转动动能转化为热能散出，实现车辆减速。刹车盘和轮毂连接的安装面设置了定位止口，保证刹车盘和轮毂的同轴度，减少高速制动时的盘面跳动量，跳动量需要控制在0.05mm以内，否则会出现制动踏板弹脚、方向盘抖动的问题。盘面的钻孔除了散热作用，还能在雨天行驶时快速刮除摩擦片和盘面之间的水膜，避免水滑导致制动距离变长，同时也能及时排出摩擦产生的磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长摩擦片和刹车盘的使用寿命。

设计时还要考虑制动系统的力矩匹配，卡钳活塞的总面积、刹车盘有效摩擦半径共同决定了制动力矩的输出范围，需要和车辆的总泵输出压力、整车整备质量、最高车速参数匹配，保证在100km/h初速度下的制动距离符合安全要求，同时也要避免制动力矩过大导致车轮过早抱死，影响ABS系统的正常介入。卡钳的安装支架采用高强度铸铁材质，通过螺栓固定在转向节上，支架上设置有摩擦片的导向滑槽，保证摩擦片在制动释放时可以顺利回位，避免出现拖刹的问题，拖刹不仅会增加行驶阻力提升油耗，还会导致刹车盘异常高温，引发制动失效的安全隐患。

另外，刹车盘的通风道采用离心式设计，随着车轮转动，通风道会像离心泵一样将内部的热空气甩出，同时从盘体中心位置吸入冷空气，形成持续的散热气流，相比实心刹车盘，通风盘的散热效率可以提升40%以上，适配更严苛的制动工况。摩擦片的背板采用钢制冲压件，和摩擦材料层通过高温粘接加铆接的方式固定，避免高温下摩擦材料脱落，背板和活塞接触的位置设置有减震片，减少制动时的震动传递，降低制动噪音。整个结构的所有运动部件都预留了合理的热膨胀间隙，避免长时间制动后部件受热膨胀出现卡滞，保证制动系统在各种工况下都能稳定可靠工作。
