商用坐式高位下拉背肌训练器械结构设计

这款坐式铰接式高位下拉训练器械，主要面向商用健身房、企事业单位职工健身中心、高校体能训练室这类高频使用场景设计，区别于家用健身器材的轻量化结构，整体采用方管焊接框架作为承载主体，所有受力连接位置均做了加厚衬板补强，适配长期大负载训练的使用需求。从实际训练用途来看，该器械核心针对背阔肌、大圆肌、肱二头肌等上肢拉类肌群设计，相比传统固定轨迹的高位下拉设备，铰接式的摆臂结构能够在训练过程中随使用者的发力角度产生小幅自适应偏转，避免固定轨迹带来的关节代偿问题，适配不同臂展、不同肩宽的训练者使用，降低长期训练带来的运动损伤风险。

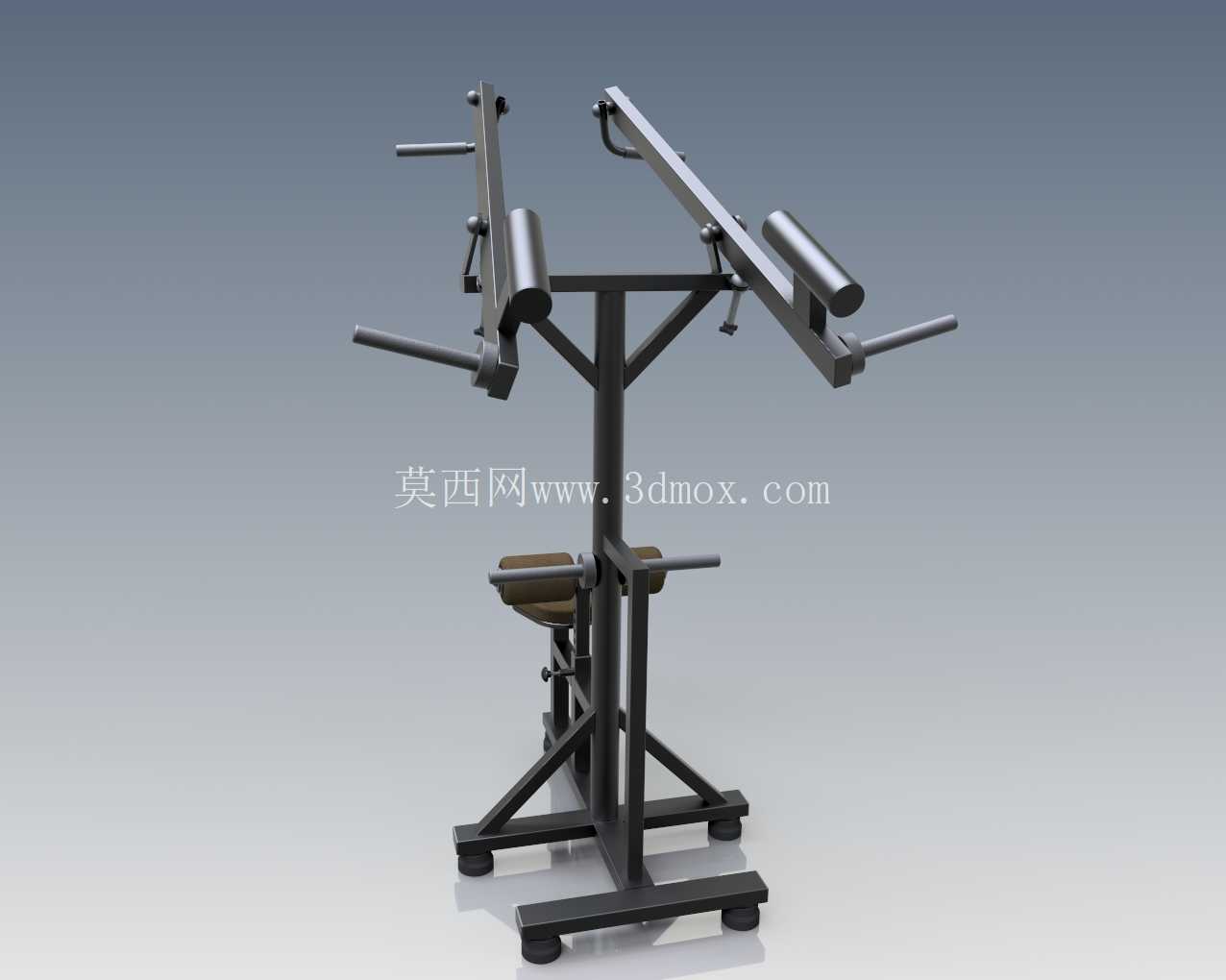

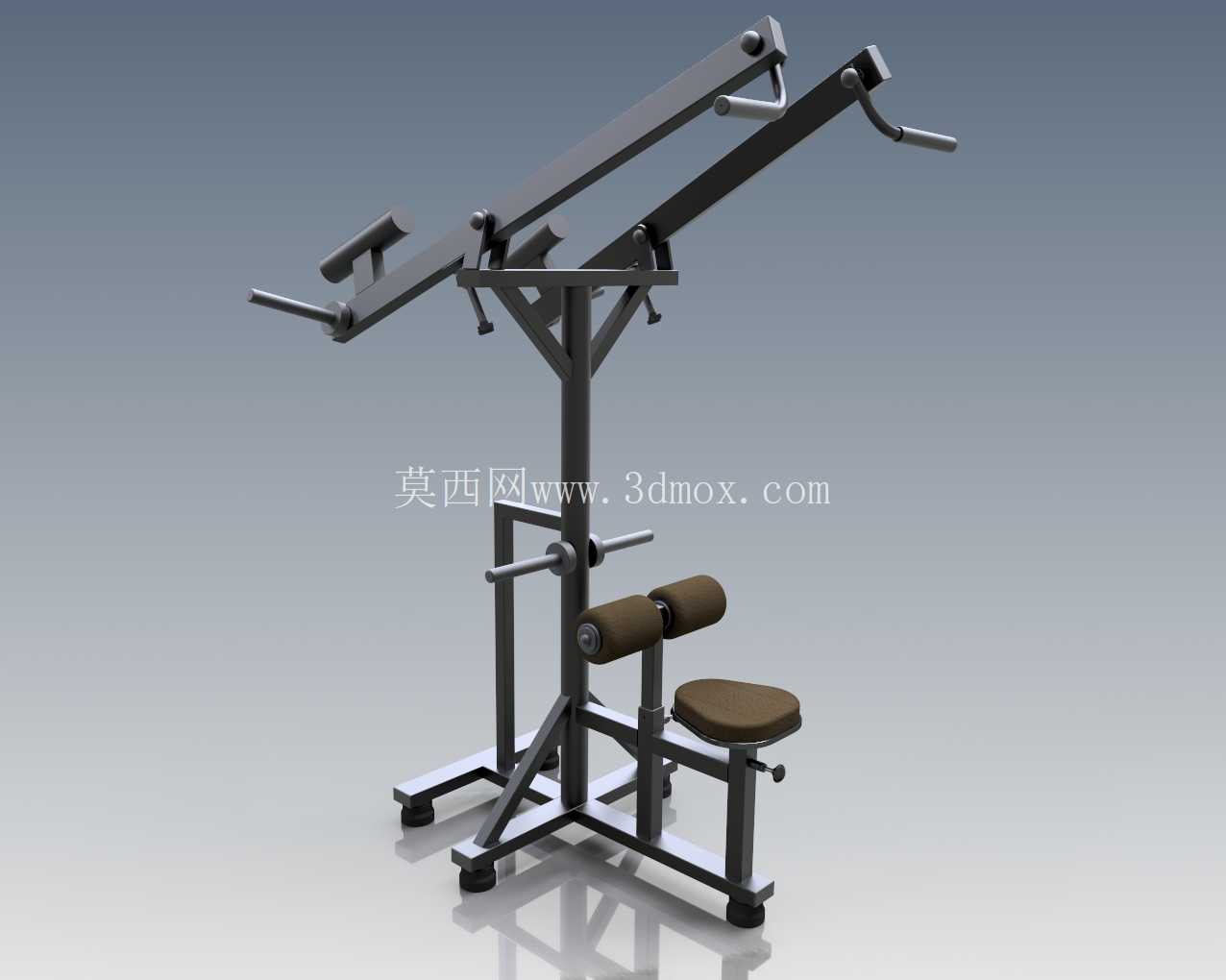

从功能特性层面拆解，器械主体分为底部支撑框架、立柱承载结构、铰接摆臂组、腿部固定组件、坐姿座椅五个核心模块。底部支撑框架采用外扩式H型布局，四个底脚均配置了可调式橡胶减震脚垫，安装时可通过旋转脚垫调整整体水平度，抵消地面不平整带来的晃动问题，底脚的外扩边界超出座椅投影范围约280mm，确保使用者在大重量加载时器械不会出现侧翻或翘边问题。立柱部分采用矩形截面钢管焊接，与底部框架采用满焊连接，焊缝位置做了打磨抛圆处理，避免应力集中，立柱侧面预留了多组调节孔位，用于适配座椅高度、腿部压辊的位置调整。

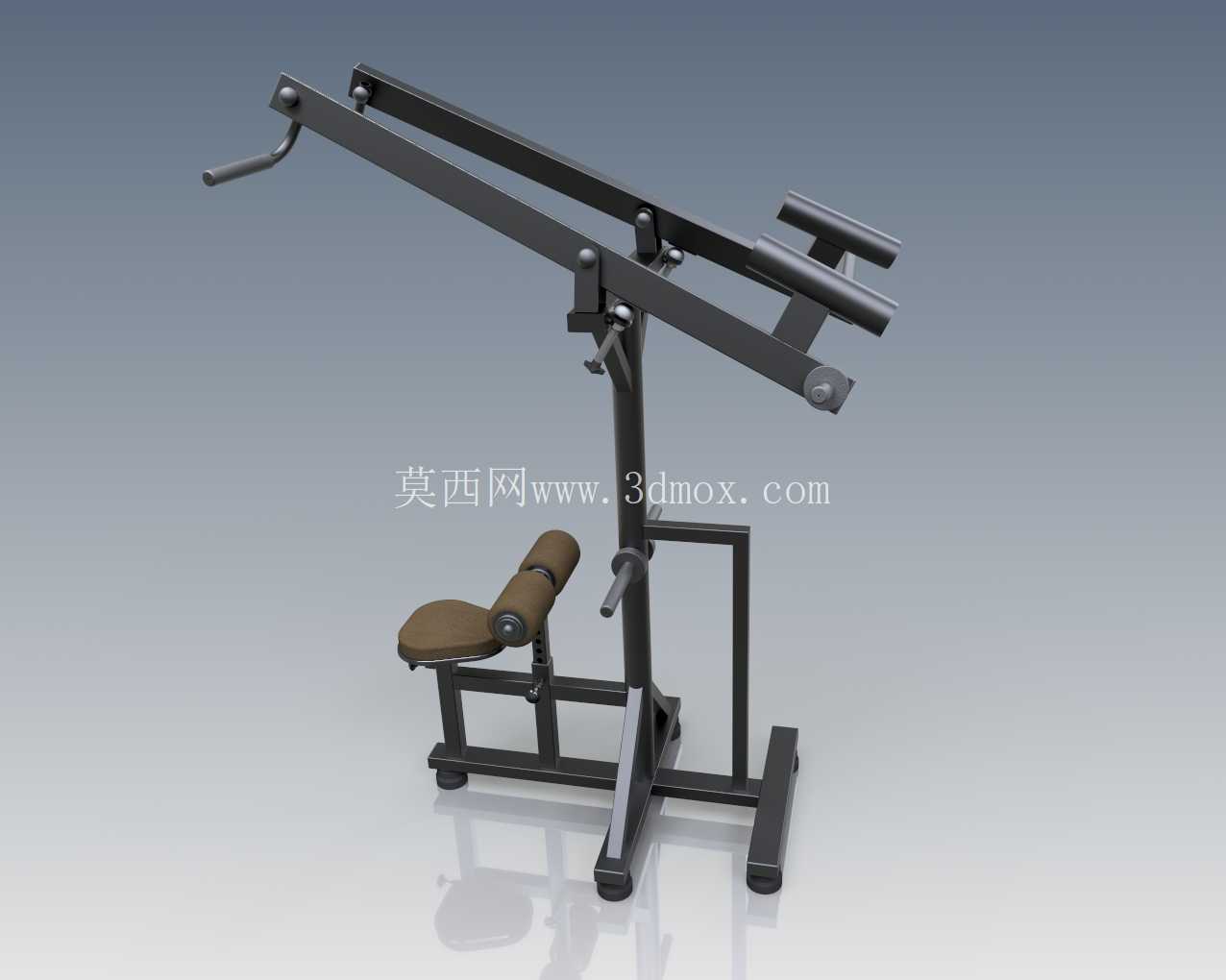

铰接摆臂是该器械的核心结构，两组摆臂通过销轴与立柱顶部的铰接座连接，摆臂可在水平与竖直方向实现一定角度的转动，摆臂末端配置了多组不同握距的把手位，既有宽距横向握把，也有窄距对握握把，训练者无需更换配件即可切换不同的训练角度，针对背部不同区域的肌群进行刺激。摆臂的铰接位置配置了自润滑铜套，长期使用无需频繁加注润滑油即可保证转动顺畅，同时铜套的耐磨特性能够降低铰接位置的旷量，避免使用过程中出现异响或晃动。

腿部固定组件位于座椅前方，由两组圆柱形泡棉压辊组成，压辊表面采用高密度发泡材质包裹，外层为耐磨PU皮革，训练时可将大腿固定在座椅表面，避免下拉发力时身体被重量带起，压辊的支撑臂同样采用可调式结构，可根据使用者的大腿围度、坐姿高度调整上下位置，适配不同身高体型的使用者。座椅部分采用人体工学曲面设计，座垫内部为高回弹发泡填充，表面为防滑耐磨的皮革面料，座椅下方配置了调节插销，可根据训练者的臂长调整前后位置，确保下拉过程中手臂的发力角度处于合理区间。

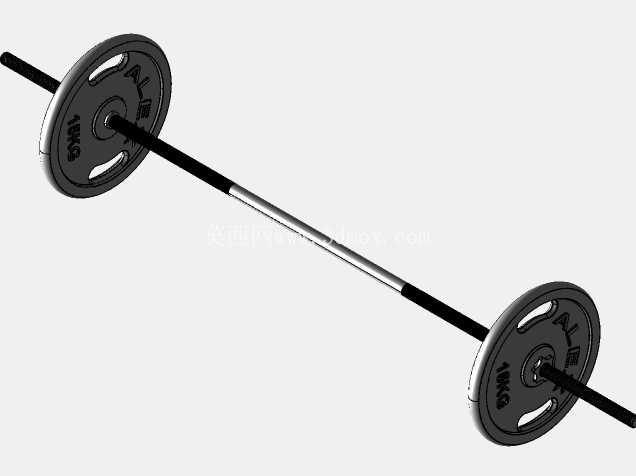

从设计思路来看，这款器械在建模阶段就充分考虑了商用场景的维护便利性，所有易损件比如泡棉、把手套、铰接铜套均采用通用标准尺寸，后期更换无需定制配件，降低运维成本。整体框架的焊接位置均做了内应力消除处理，避免长期使用后出现框架变形问题，表面采用静电喷塑工艺，相比普通喷漆更耐汗液腐蚀，适合健身房高湿度、高汗液接触的使用环境。安装边界方面，器械整体占地面积约为1600mm*1200mm，安装时后方需要预留至少300mm的操作空间，两侧预留200mm的通行空间，顶部预留不低于2200mm的净空高度，确保摆臂活动范围内无遮挡。器械的加载方式为挂片式配重，配重挂杆位于摆臂的末端下方，训练者可根据自身训练水平增减杠铃片重量，挂杆末端配置了防脱卡扣，避免训练过程中配重片滑落造成安全隐患。

在结构细节上，所有的调节插销均采用弹簧复位结构，插拔顺畅且不会在使用过程中自行脱出，所有的棱角位置均做了圆角处理，避免训练过程中磕碰受伤。铰接位置的销轴端部配置了注油孔，长期使用后可通过注油孔加注润滑脂，延长铰接结构的使用寿命。相比传统的钢丝绳传动高位下拉器械，这款铰接式结构没有钢丝绳、滑轮这类易损传动部件，整体结构更简单，故障率更低，更适合高频使用的商用健身场景，同时摆臂的自适应转动特性能够更好地贴合人体自然发力轨迹，提升训练的目标肌群参与度，减少非目标肌群的代偿发力。
