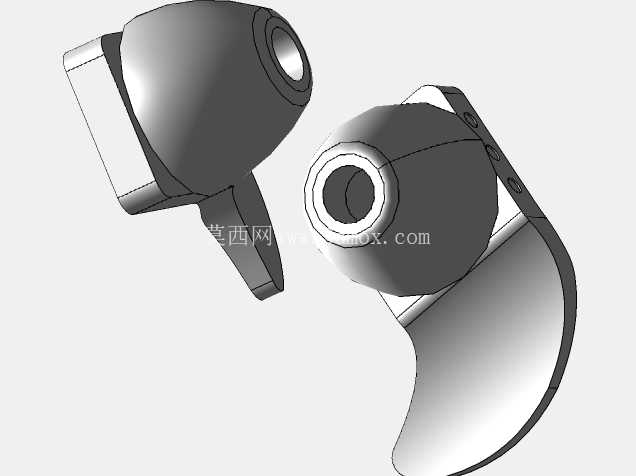

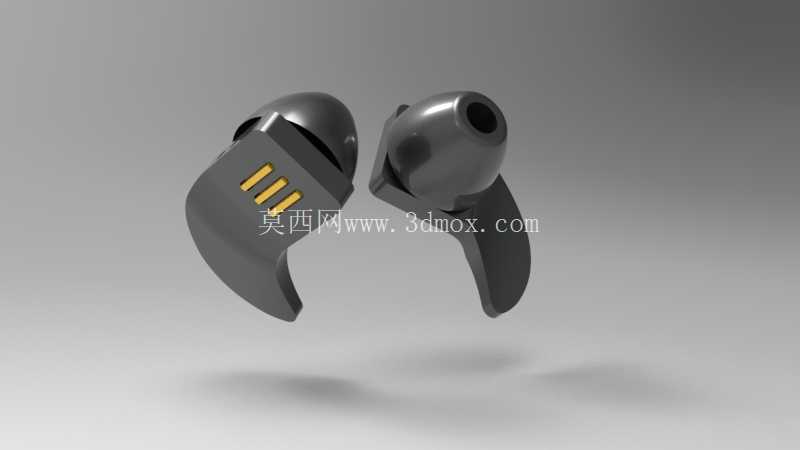

入耳式真无线蓝牙耳机外观结构设计

　　本次呈现的入耳式真无线音频设备结构设计，核心围绕日常通勤、运动健身、办公通话等多场景佩戴需求展开，在结构布局上充分平衡了声学性能、佩戴稳固性与内部元器件堆叠的矛盾。从实际使用场景出发，入耳式结构的密封腔体设计，能够在嘈杂的公共交通、户外街道环境中形成被动物理隔音效果，减少环境噪声对音频回放的干扰，同时降低同等听感下的发声单元输出功率，间接提升单次充电的续航表现。设备的耳挂式轮廓贴合人体耳廓内侧的生理曲线，在跑步、跳跃等大幅度运动状态下，能够借助耳廓与耳甲腔的支撑力避免滑落，无需额外配备耳翼配件即可满足运动场景的佩戴需求，接触皮肤的壳体边缘做了连续的圆弧过渡处理，长时间佩戴不会对耳廓局部造成压迫性不适感。

　　内部结构设计上，发声单元的出声孔对准耳道方向，腔体内部预留了合理的声学后腔空间，能够优化低频音效的回放表现，同时在壳体侧面预留了调音孔位，平衡腔体内外气压差，避免佩戴过程中出现耳压不平衡的闷胀感。充电接触触点设置在耳机柄的外侧端面，采用三点式镀金接触结构，放入充电仓时能够自动对位接触，无需额外的磁吸对位辅助结构即可实现稳定充电，触点周边做了凸起的防护边框，避免日常使用中汗液、灰尘堆积造成接触不良的问题。外形尺寸方面，单只耳机的整体长度控制在35mm以内，最大宽度不超过20mm，壳体最薄处壁厚控制在1.2mm，既保证了壳体的结构强度，能够承受日常使用中的跌落、挤压冲击，又尽可能压缩了整体体积，减少佩戴时的突兀感。

　　安装边界层面，该结构设计兼容直径10mm以内的动圈发声单元，可搭载常规的纽扣式锂电池与蓝牙主控电路板，内部走线空间预留充足，不会出现元器件堆叠干涉的问题，壳体的合模线设置在耳机轮廓的侧面非接触区域，后续表面处理时能够方便地打磨消除合模痕迹，提升产品的外观质感。从结构设计的合理性来看，该耳机的壳体拆分为前腔与后壳两个主要部件，采用卡扣配合加超声波焊接的装配方式，装配工序简单，能够有效提升量产时的装配效率，同时保证腔体的密封性能，避免声音泄露影响声学表现。出声孔位置覆盖有防尘网安装槽，可直接粘贴标准尺寸的防尘调音网，阻挡耳道分泌物、灰尘进入腔体内部损坏发声单元，延长设备的使用寿命。

　　耳机柄的末端预留了麦克风拾音孔位，孔道内部设计有防尘挡墙，在保证通话拾音清晰度的同时，避免气流直接冲击麦克风造成风噪过大的问题，满足户外通话时的拾音需求。整体结构没有多余的异形曲面，所有曲面过渡均符合注塑模具的拔模角度要求，无需复杂的抽芯结构即可实现量产开模，能够有效降低模具开发成本与量产难度，适合消费电子类产品的批量生产需求。
