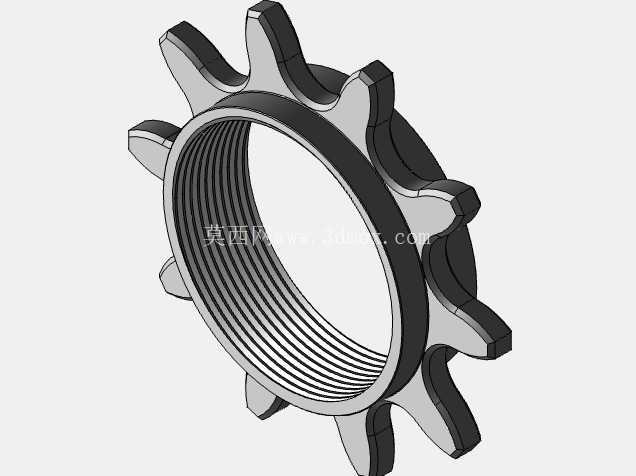

适配1/2英寸链条带M30x1内螺纹10齿固定链轮

　　这款10齿固定链轮是针对中小载荷链传动场景开发的专用传动构件，核心适配市面通用的1/2英寸节距滚子链条，内孔集成M30x1细牙内螺纹安装结构，可直接旋接在对应外螺纹轴端完成固定，省去了传统链轮所需的键槽加工、轴向锁紧螺母、止动垫圈等配套零件，大幅简化了传动端的装配流程，在空间紧凑的轻载传动布局中优势十分明显。从实际应用场景来看，这类小齿数固定链轮常出现在轻型代步自行车的轮毂传动端、小型自动化输送线的末端驱动辊、轨道巡检小车的行走驱动轮组、小型齿轮箱的动力输出端等位置，尤其适合安装空间受限、轴向定位精度要求较高、不允许链轮出现轴向窜动的传动工位。设计阶段首先围绕链传动的啮合特性做了参数匹配，10齿的齿数选择在小链轮设计中属于兼顾结构紧凑性与啮合平稳性的折中方案——齿数过少会导致链条啮入啮出时的多边形效应加剧，传动过程中的冲击、振动和噪音会明显上升，同时会加速链条铰链的磨损；而齿数过多则会增大链轮的径向尺寸，不符合紧凑安装的设计初衷，最终选定10齿的配置，既把链轮的最大外径控制在较小范围内，也能保证与1/2英寸链条啮合时的传动平稳性满足轻载场景的使用要求。

　　齿形部分采用了标准的三圆弧一直线滚子链链轮齿廓，在建模过程中严格控制了齿沟圆弧半径、齿面工作段圆弧、齿顶圆弧的参数精度，保证链条滚子能够顺畅啮入齿沟，啮合接触时应力分布均匀，避免出现卡链、跳齿、异常磨损的问题；齿顶部分做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，也能在链条略有松弛时引导滚子顺利进入啮合位置，降低啮合冲击。内孔的M30x1细牙螺纹是这款链轮的核心安装特征，细牙螺纹的螺距更小，螺纹升角更低，自锁性能优于普通粗牙螺纹，在传动过程中承受交变载荷与振动时不容易出现松脱，能够保证链轮与安装轴的同轴度稳定；螺纹孔的深度经过匹配计算，既保证足够的螺纹啮合长度来传递额定扭矩，也不会因为孔深过大增加不必要的零件重量，螺纹末端设计了45度导向倒角，方便装配时快速对准轴端螺纹，避免螺纹牙型被磕碰损坏。

　　链轮的整体结构采用辐板式一体化设计，轮缘与轮毂之间通过等厚的辐板连接，在保证整体结构强度的前提下尽可能去除了非受力区域的多余材料，既降低了零件自身的转动惯量，让传动启停过程更加灵敏，也减少了原材料的消耗。从安装边界来看，这款链轮的内螺纹轴线与齿圈分度圆轴线的同轴度公差控制在较高精度等级，装配后齿圈的径向跳动量极小，能够避免链条在传动过程中出现周期性张紧力波动，延长链条的使用寿命；链轮的轴向厚度经过匹配计算，刚好能够覆盖1/2英寸链条的内节内宽，保证啮合时链条与链轮齿面的接触长度充足，不会出现偏磨现象。

　　在实际选型使用时需要注意，这款链轮属于固定安装式结构，没有内置的单向离合或者轴承结构，必须与带对应外螺纹的固定轴配合使用，装配时需要在螺纹配合面涂抹适量的螺纹锁固胶，进一步提升防松性能，适用于额定转速不超过300rpm、传递扭矩在轻载范围内的链传动场景，不适合大载荷、高转速的重载传动工况。建模过程中对齿面的拔模角度、棱边的圆角过渡都做了工艺性优化，不管是采用粉末冶金烧结、数控铣削加工还是精铸成型，都能顺利完成零件制造，不需要额外做过多的工艺补充结构，能够有效降低零件的加工成本。
