荒地越野全地形钢管卡丁车结构设计

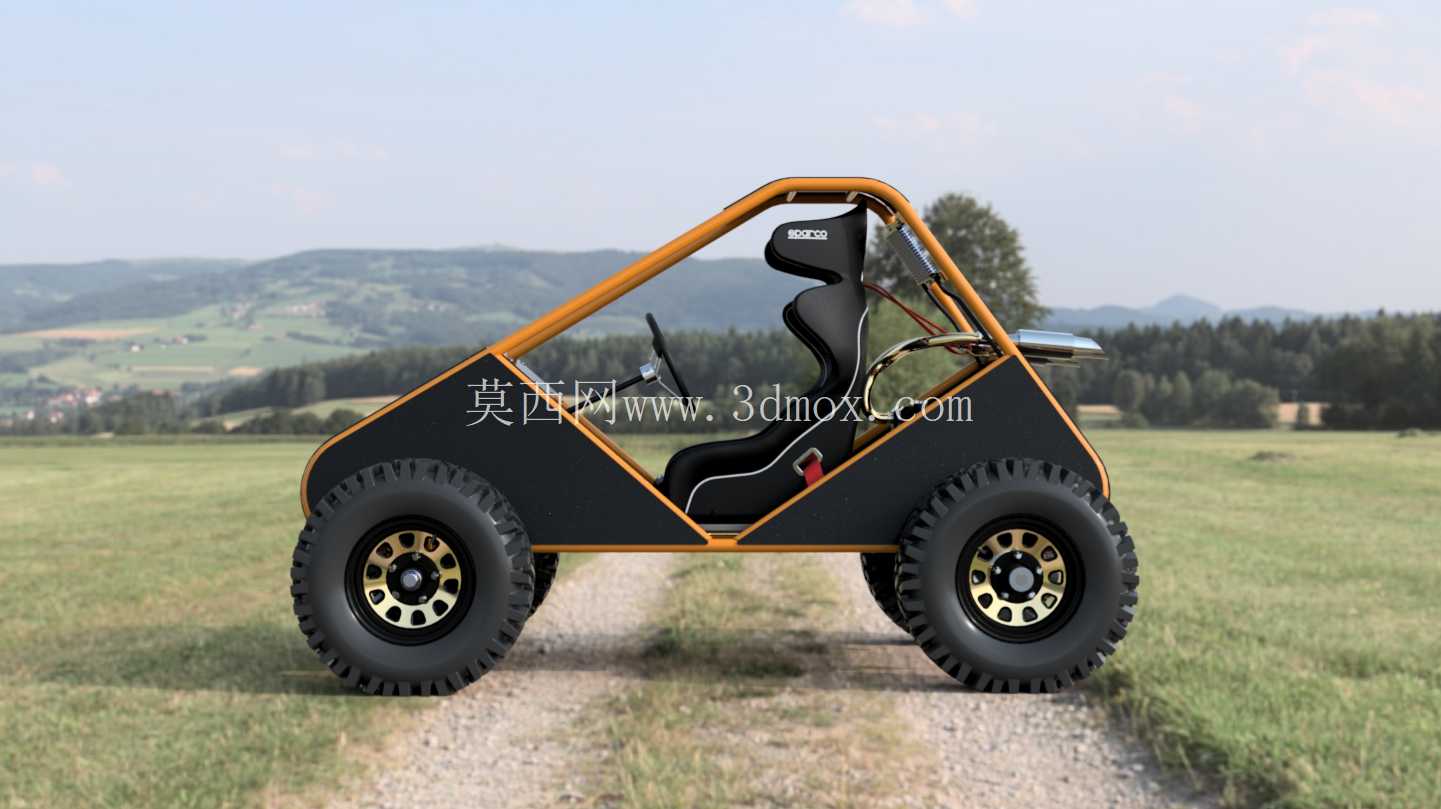

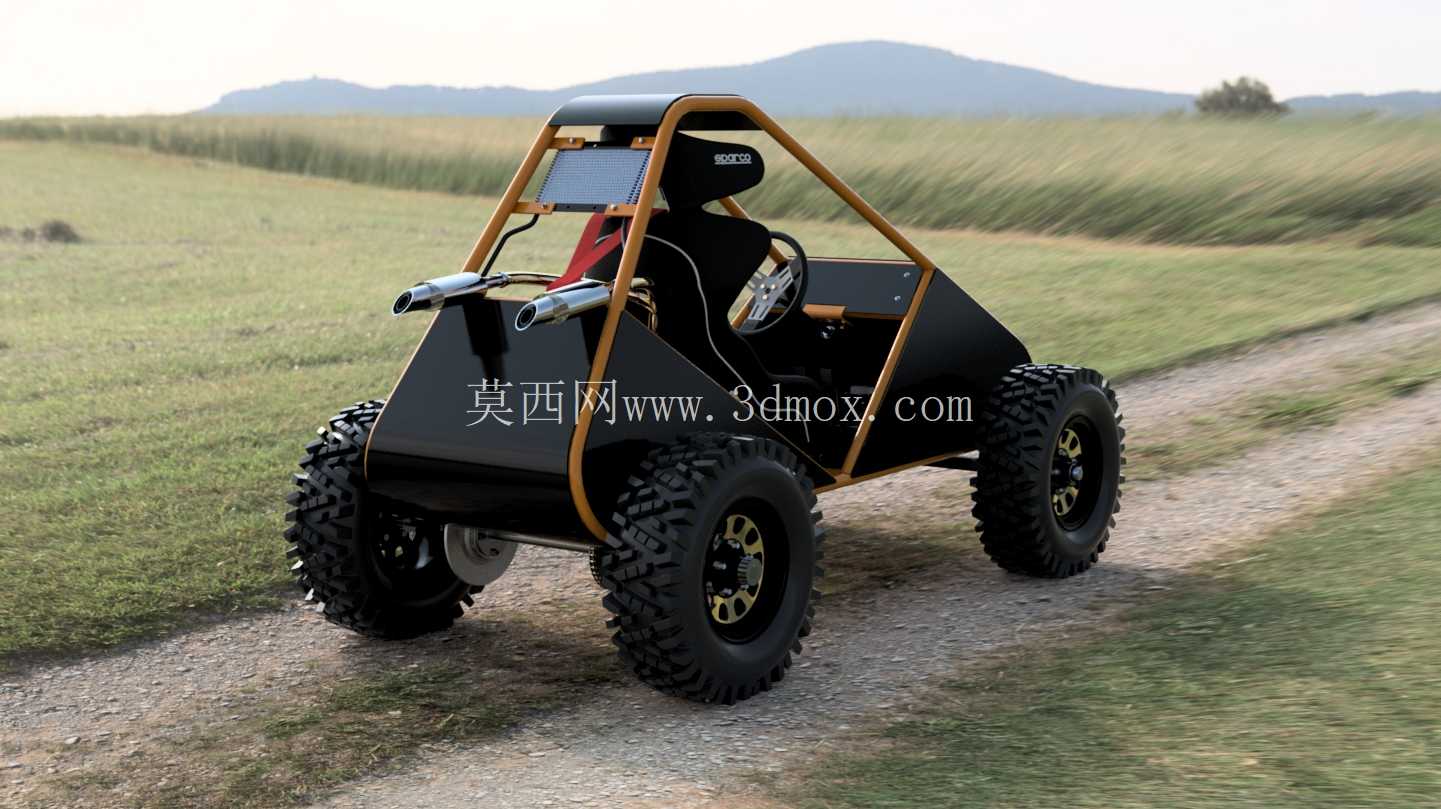

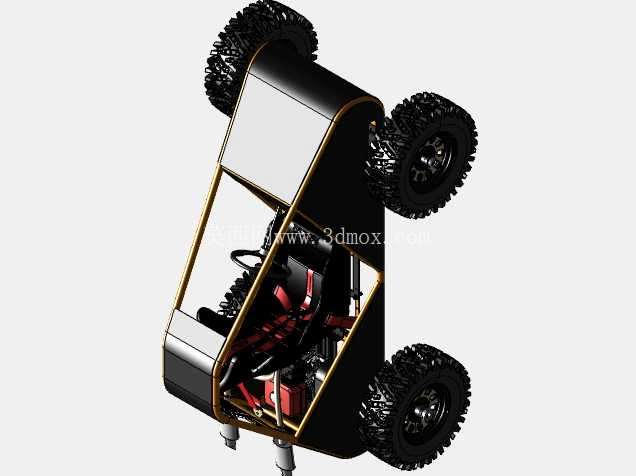

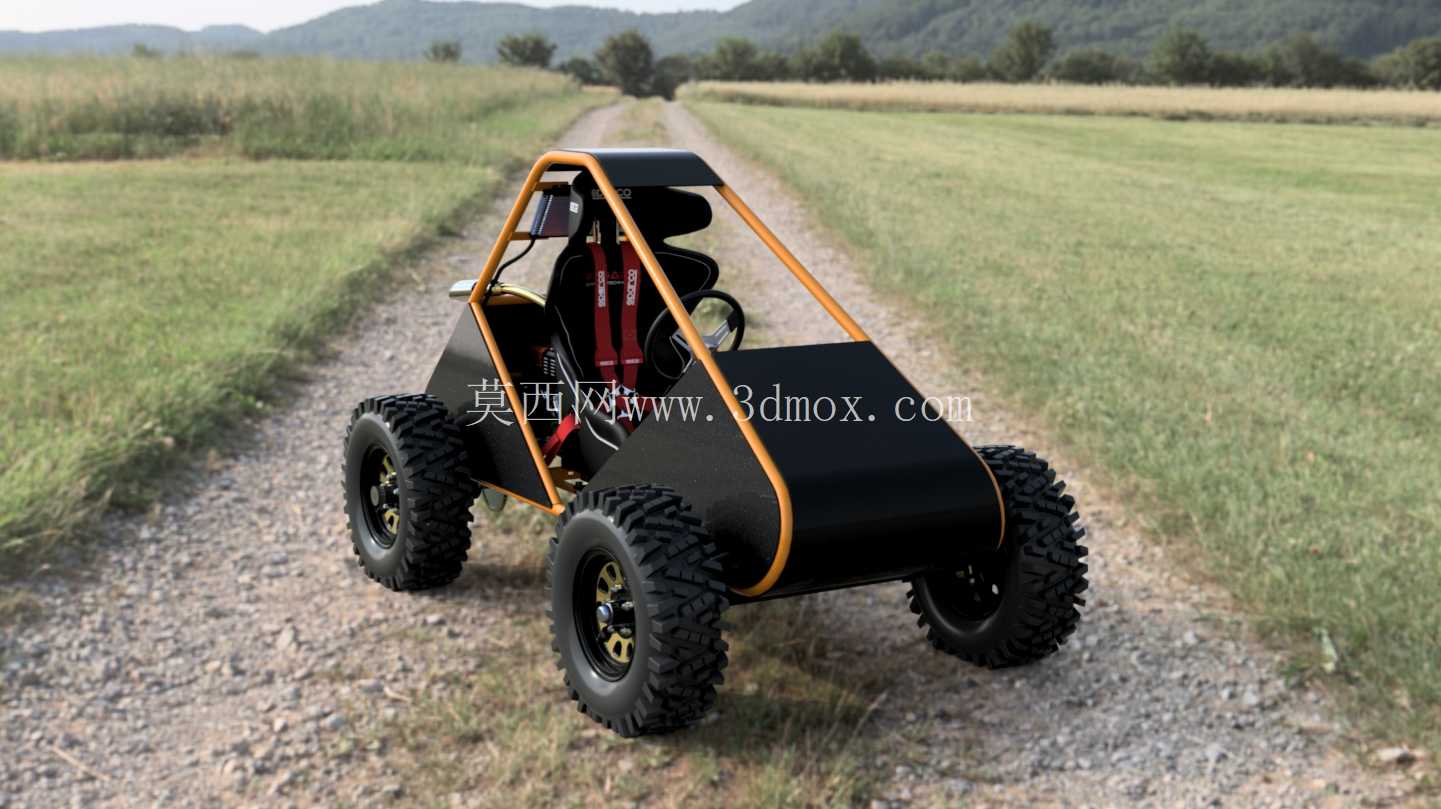

　　这款全地形越野卡丁车的设计，核心面向非铺装路面的户外穿越、休闲越野场景，针对荒地、沙丘、林间土路等低附着、起伏大的复杂路况做了定向结构优化，区别于常规场地卡丁车的铺装路面适配逻辑，整车在离地间隙、悬架行程、车架抗扭性能上都做了针对性调整。从结构布局来看，整车采用外露式钢管笼式车架作为核心承载结构，主防滚环与侧边防撞梁采用大管径薄壁钢管弯折焊接成型，既能够在越野工况下承受飞跳落地的冲击载荷，也能在发生侧翻时为驾乘人员提供足够的生存空间，车架的焊接节点全部做了应力释放处理，避免长期交变载荷下出现焊缝开裂的问题。

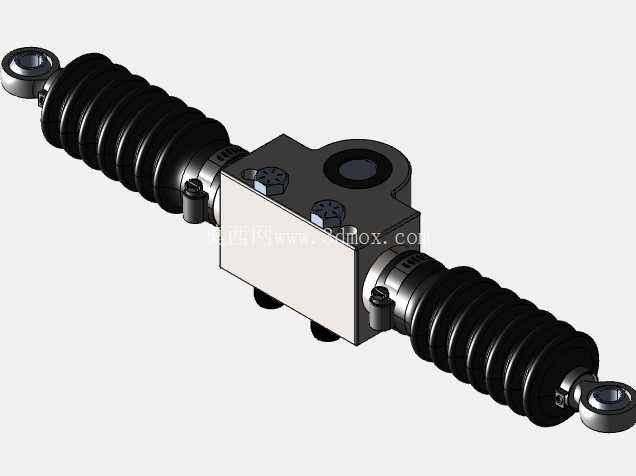

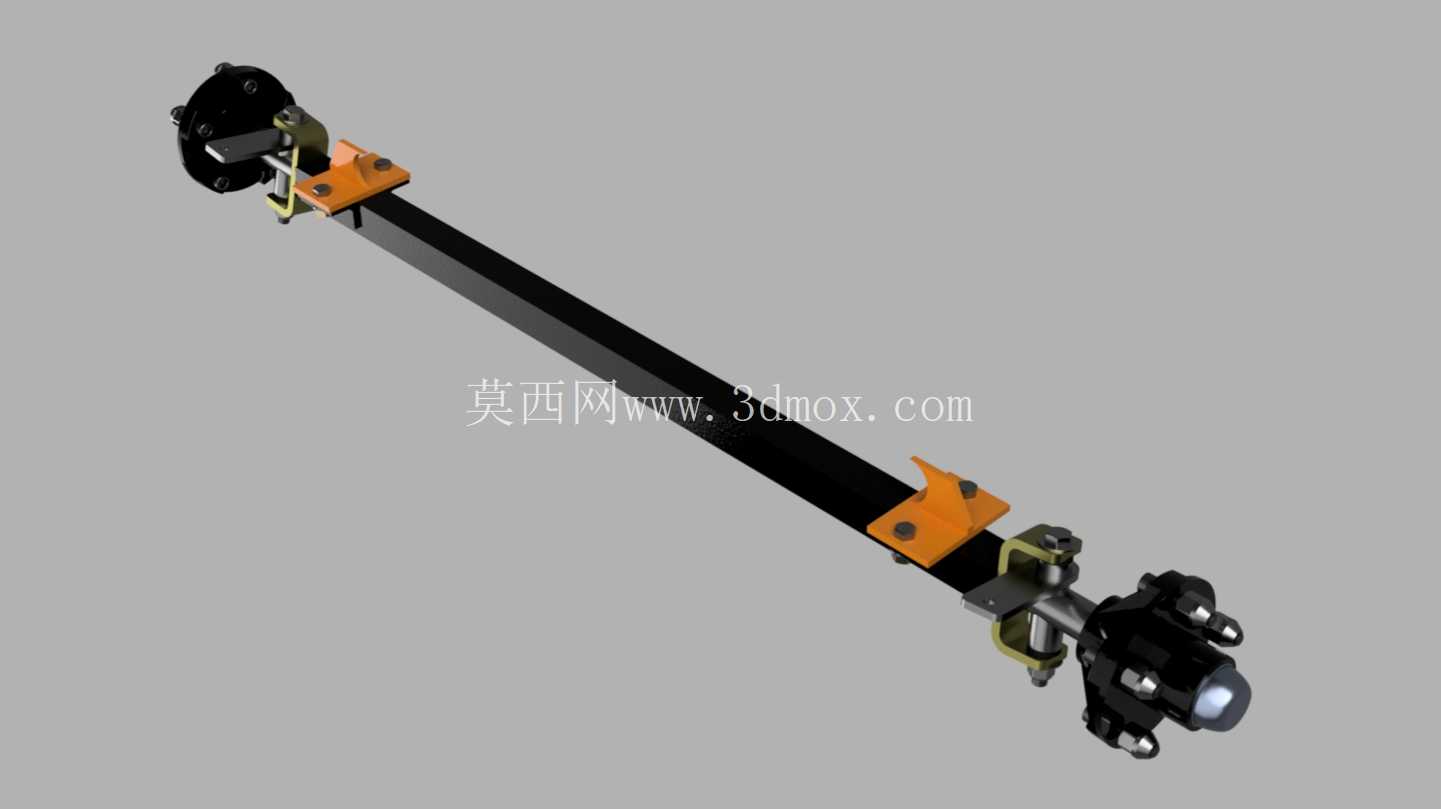

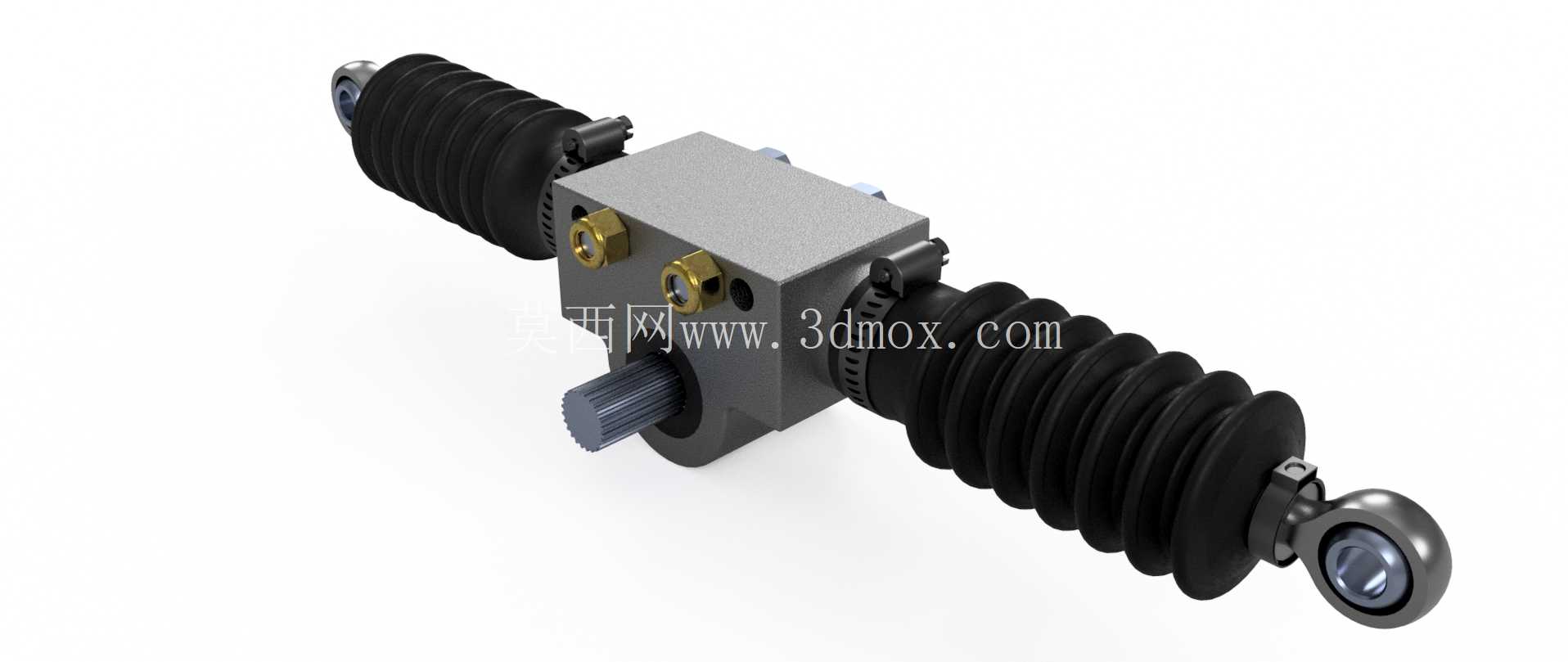

　　转向系统采用齿轮齿条式转向结构，转向拉杆的球头销选用防尘密封型配件，适配野外多尘、多泥水的使用环境，转向比设定偏大，降低非铺装路面行驶时方向盘的反打力度，减少驾驶员的操控负担，转向柱设计了可溃缩结构，在正面碰撞时能够吸收部分冲击能量，避免转向柱直接侵入驾乘舱。传动系统匹配后置后驱的布局形式，动力单元布置在后轴上方，优化整车前后轴荷分配，爬坡时后轮能够获得足够的抓地力，传动轴采用等速万向节结构，允许悬架在大行程跳动时保持动力传输的稳定性，不会出现传动卡滞或动力中断的问题，差速器选用带锁止功能的结构，单侧车轮打滑时可以锁止差速器，将动力传递到有抓地力的车轮，提升荒地、沙地的脱困能力。

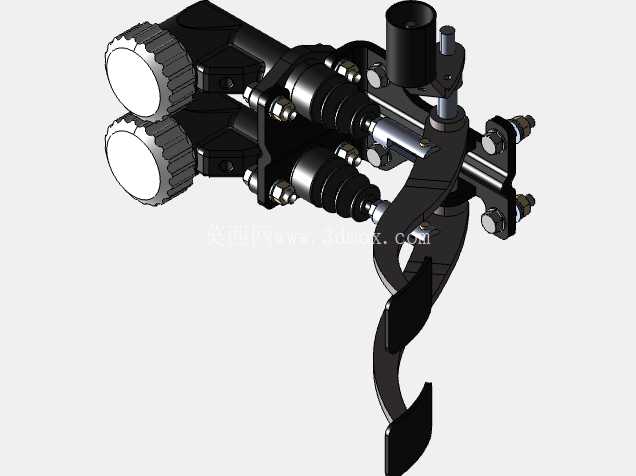

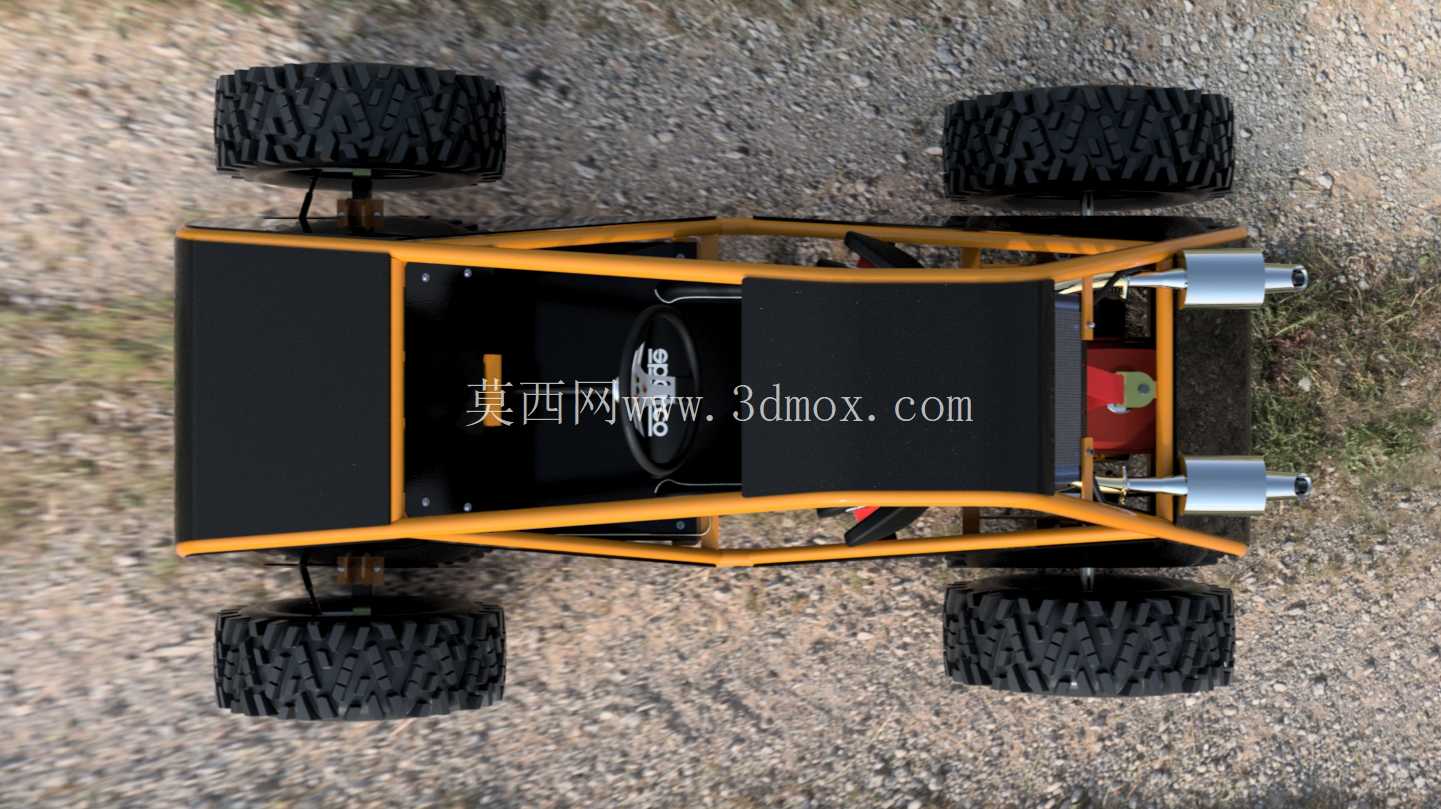

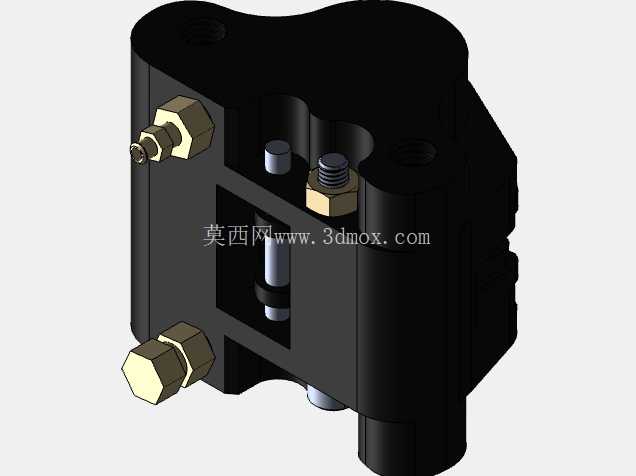

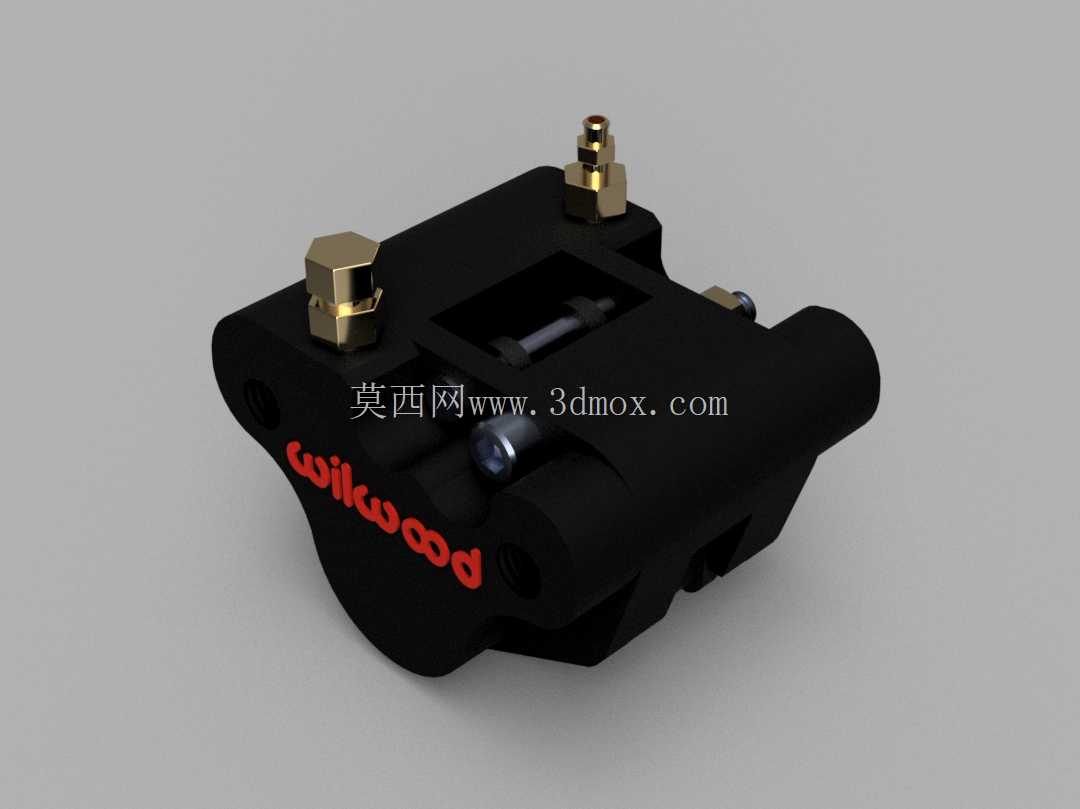

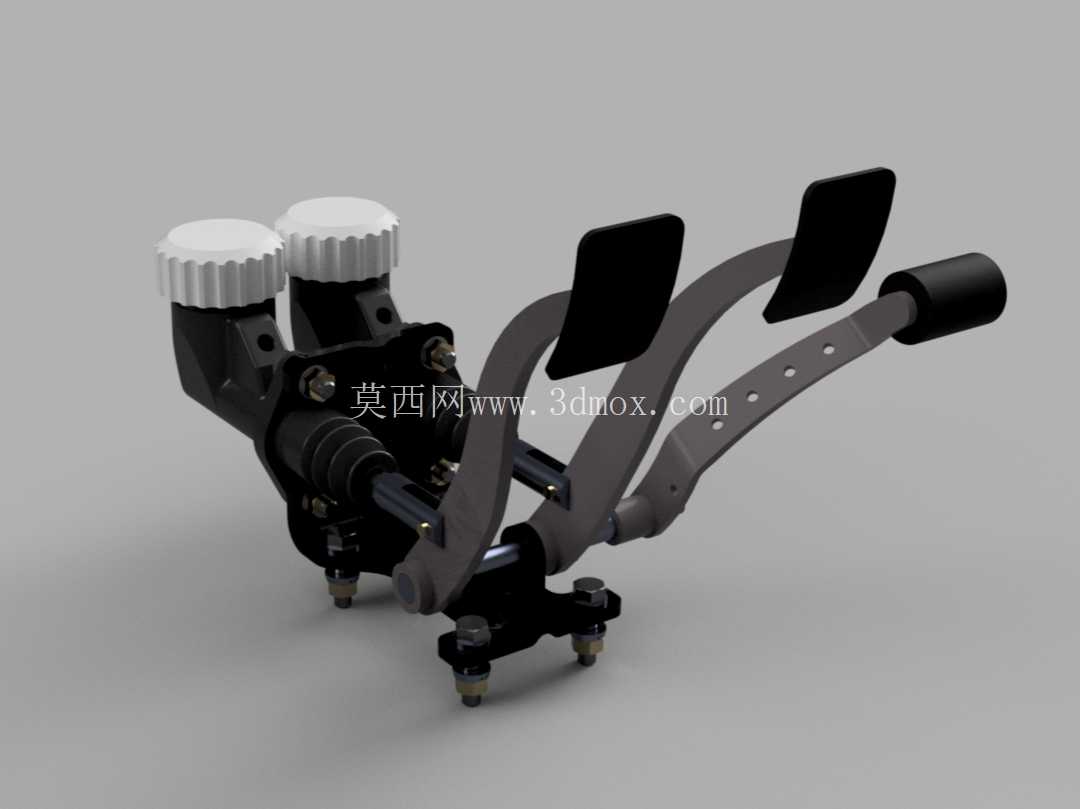

　　制动系统采用四轮盘式制动结构，制动卡钳选用浮动式结构，制动盘做了通风打孔设计，长距离下坡制动时能够快速散发热量，避免制动热衰减，制动管路采用硬管加软管的组合布置，硬管沿车架主梁内侧排布，避免越野时被飞石击打破损，软管预留足够的伸缩余量，适配悬架上下跳动的行程需求，不会出现管路拉扯断裂的问题。整车外形尺寸控制在紧凑级区间，轴距设定适配单人驾乘的空间需求，轮距做了加宽处理，提升侧倾稳定性，在沙丘侧坡行驶时能够降低侧翻风险，车身覆盖件采用轻量化的硬质板材制作，仅覆盖车架外侧必要区域，既能够阻挡行驶中车轮带起的泥水、碎石溅入驾乘舱，也不会额外增加过多的簧下质量，影响悬架的响应速度。

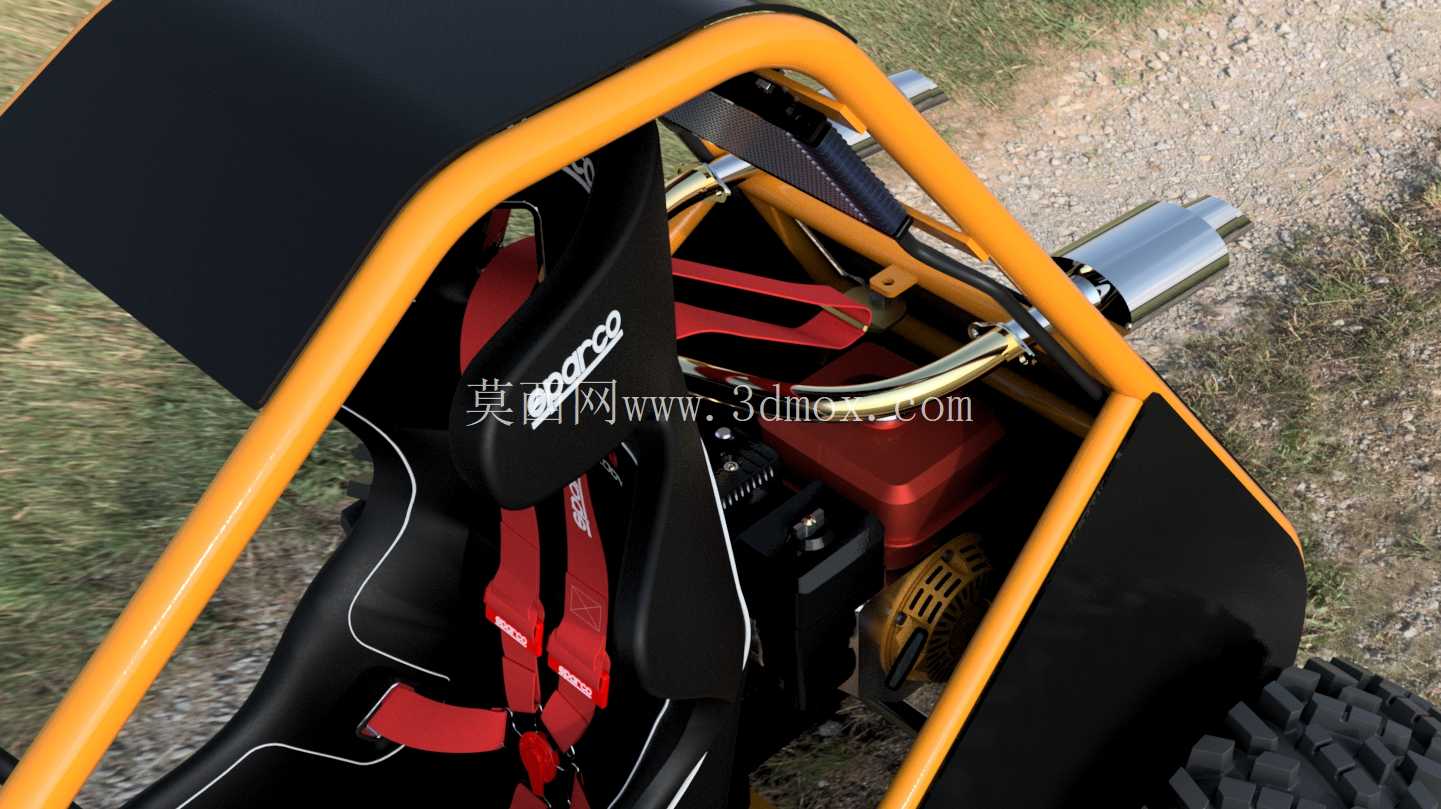

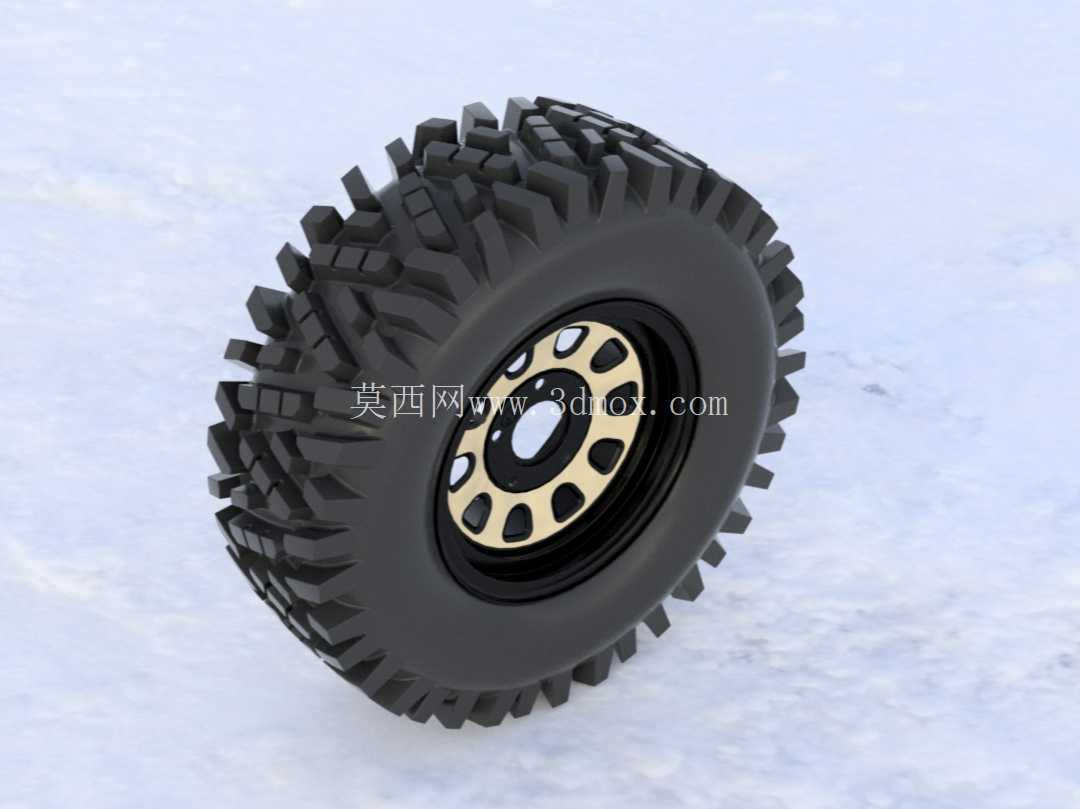

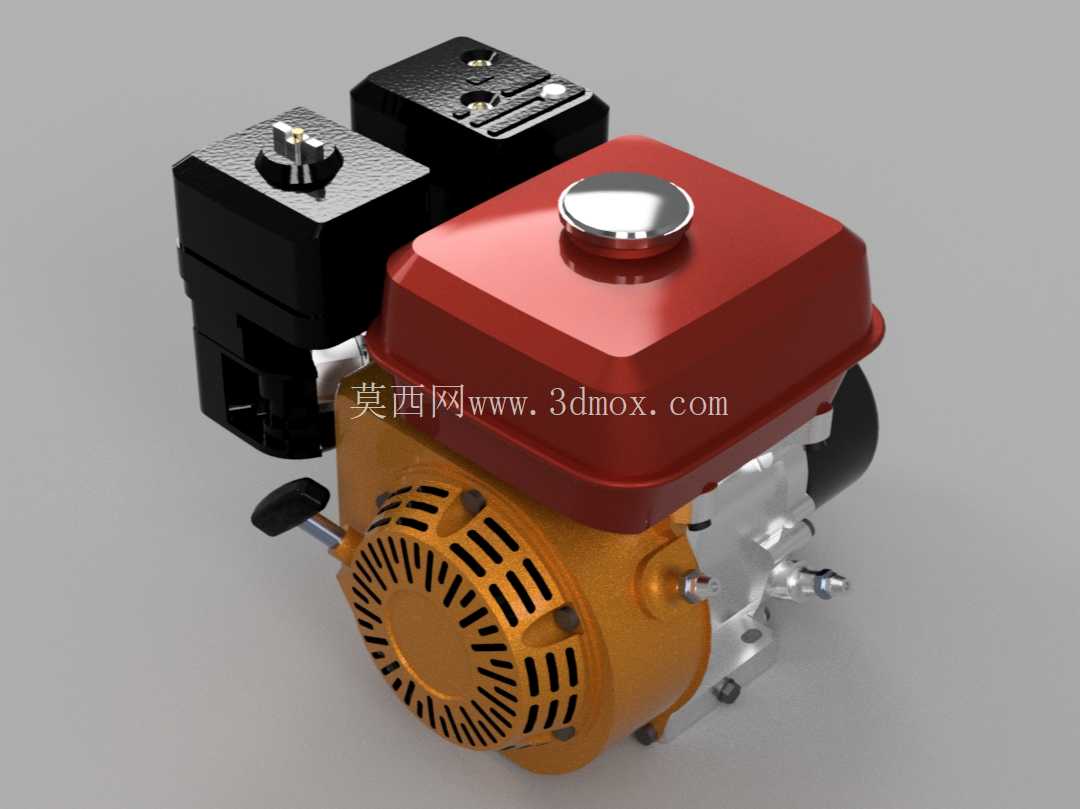

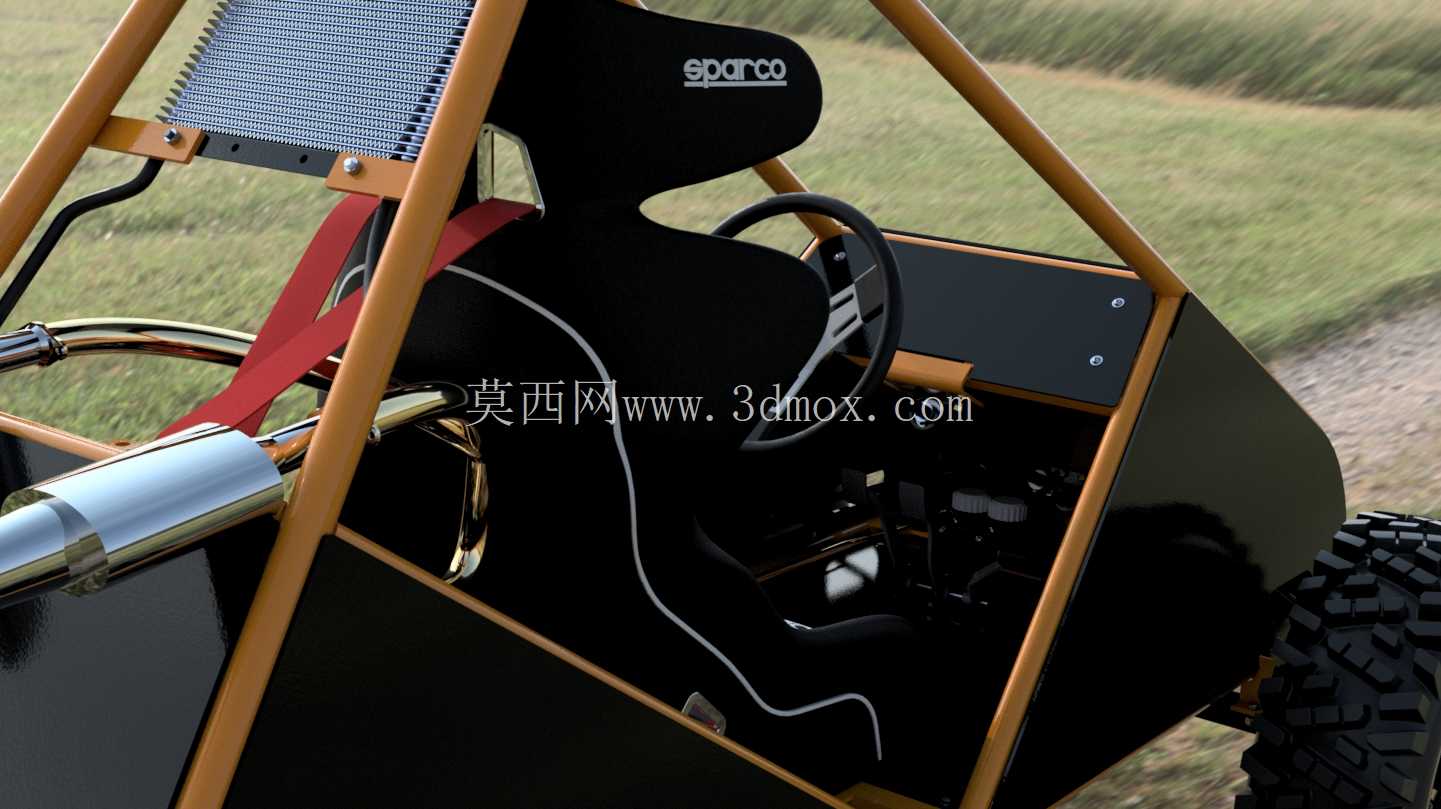

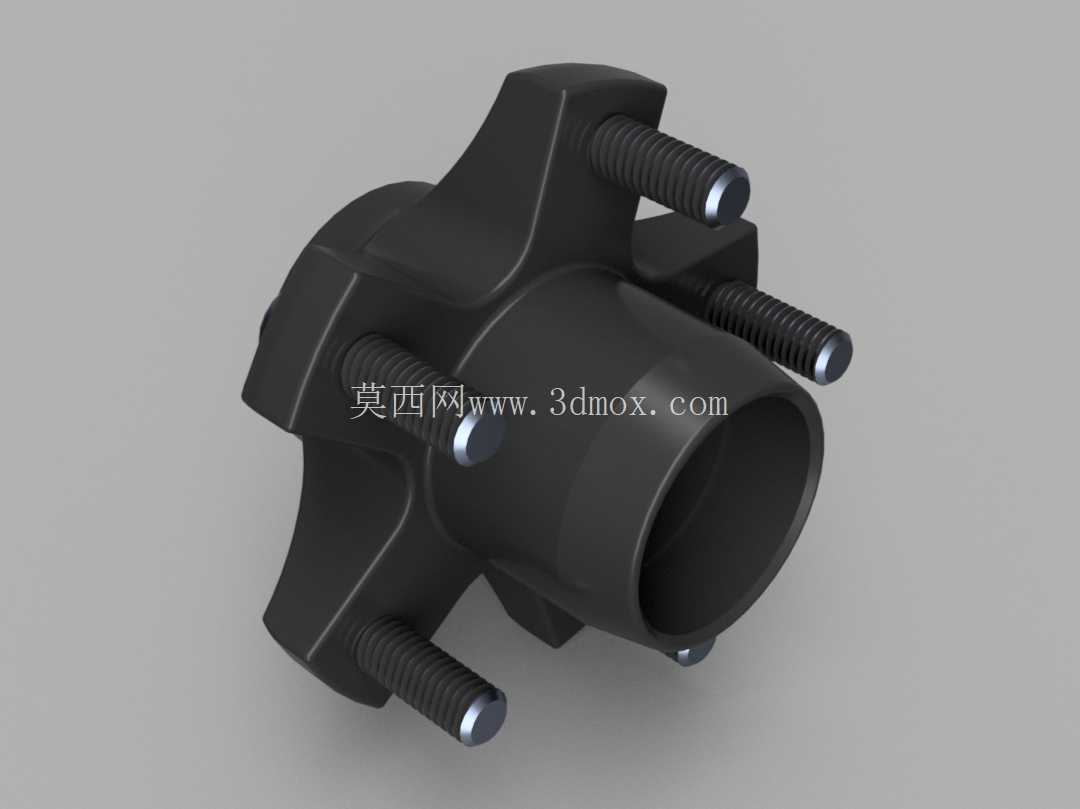

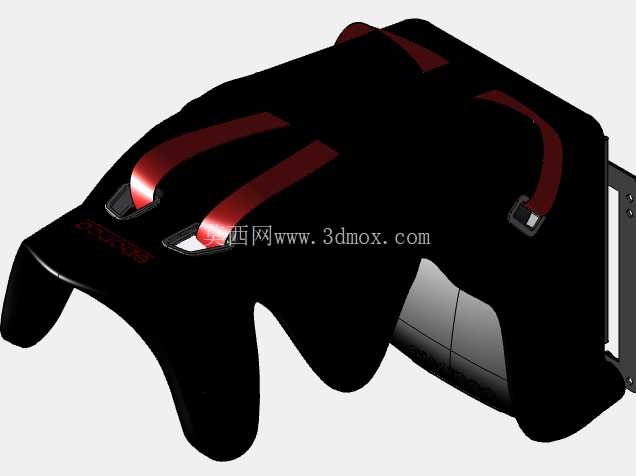

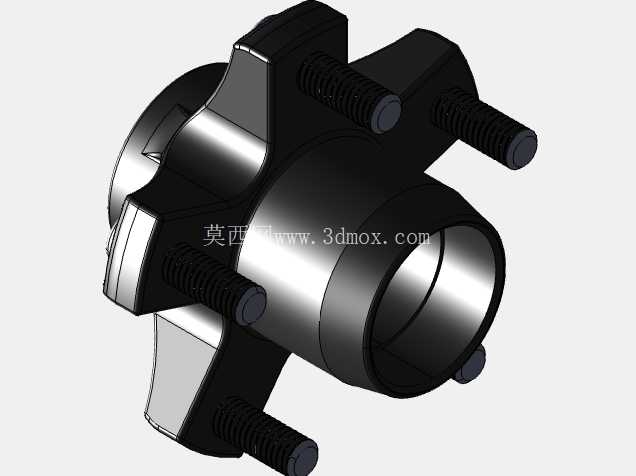

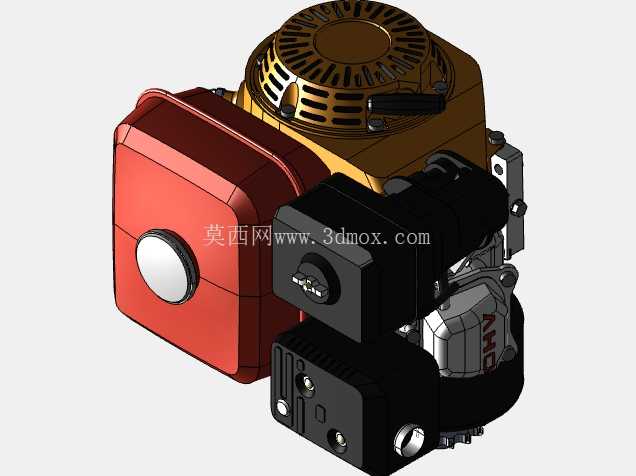

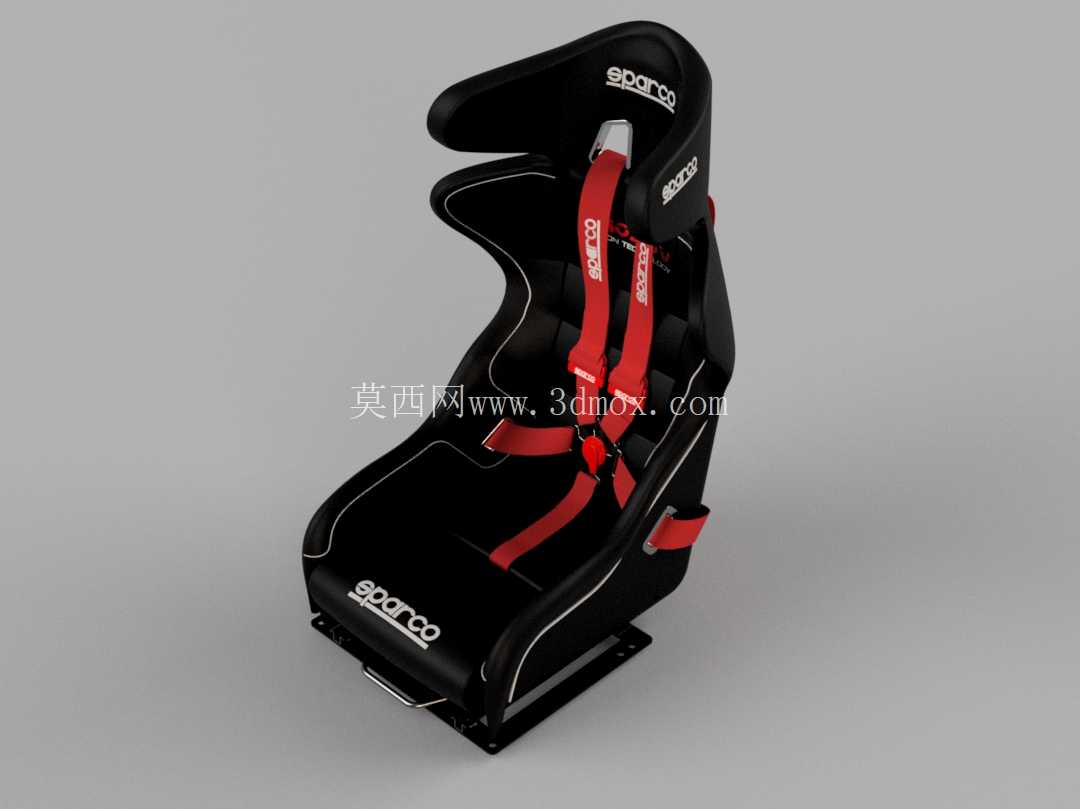

　　安装边界上，车架的动力安装位预留了通用的机脚固定孔位，可适配不同排量的单缸动力单元，悬架安装点的坐标参数经过多轮动力学仿真优化，保证车轮在上下跳动时的定位参数变化在合理区间，减少轮胎的异常磨损，驾乘舱的座椅安装位预留了四点式安全带的固定锚点，可直接适配越野专用安全带，座椅采用包裹式结构，越野颠簸时能够为驾驶员提供足够的侧向支撑。设计过程中针对车架的抗扭刚度做了有限元校核，模拟飞跳落地时3倍重力加速度的冲击载荷，验证车架各部位的应力分布，对应力集中的节点做了补焊加强处理，悬架的弹簧刚度与阻尼参数经过匹配调校，既能够过滤荒地路面的细碎颠簸，也能在大冲击时提供足够的支撑力，避免悬架打底损伤结构。轮拱区域预留了足够的轮胎跳动空间，可适配大颗粒越野花纹轮胎，轮胎的胎壁做了加厚设计，降低野外行驶时被尖锐石块扎破的概率，轮毂选用防脱圈结构，低胎压行驶时轮胎不会与轮毂发生相对位移脱开，适配沙地行驶的低胎压需求。
