山地自行车7速飞轮齿比转换垫片结构

在山地自行车传动系统改装场景中，不少骑友会遇到现有10速飞轮系统与7速变速组件不匹配的问题，尤其是在长距离下坡骑行工况下，10速飞轮的低速齿比范围偏大，无法提供足够的制动力辅助与踩踏控制精度，容易出现下坡踏频失控、链条张力波动过大的情况，这时候就需要适配专用的转换垫片来完成飞轮速别的适配调整。这款转换垫片的核心作用，就是填补10速塔基与7速飞轮安装位之间的尺寸间隙，同时通过自身的定位结构保证链轮片的轴向定位精度，让7速飞轮能够稳定安装在原本适配10速飞轮的卡式塔基上，实现速别转换后的齿比范围优化，让低速档的齿比跨度更贴合下坡路段的踩踏需求，提升骑行过程中的操控稳定性。

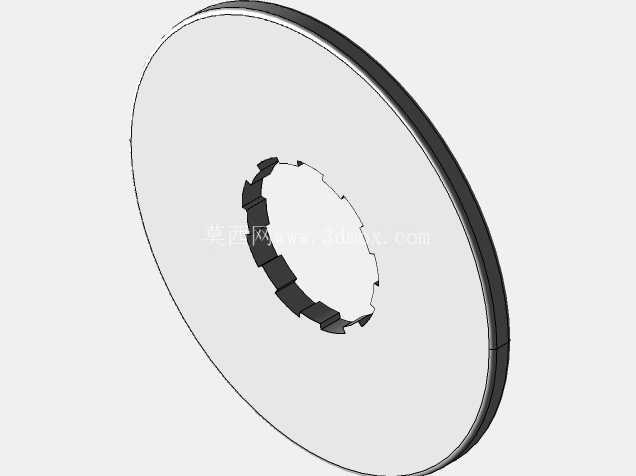

从结构设计来看，这款垫片采用环形薄片状主体结构，内圈设置了与卡式塔基花键完全匹配的卡齿结构，安装时可以直接套入塔基的花键轴段，卡齿与花键槽的配合间隙控制在0.1mm以内，避免飞轮转动过程中垫片出现周向窜动，保证动力传递的同轴度。垫片的外圈做了等厚的平整支撑面，表面粗糙度控制在Ra1.6以内，保证与飞轮片端面贴合时不会出现局部应力集中，避免长期受力后飞轮片出现偏摆。垫片的厚度经过精确计算，刚好匹配10速塔基安装7速飞轮时的轴向间隙差值，安装后不需要额外添加调整垫圈，就能保证飞轮片的轴向位置与后拨导轮的对齐精度，避免变速过程中出现跳齿、掉链的问题。

设计过程中充分考虑了实际安装的兼容性问题，垫片的内圈卡齿采用标准自由体花鼓的花键规格，能够适配市面上绝大多数主流品牌的卡式花鼓塔基，不需要对原有塔基做任何打磨、改装处理。安装时需要配合3片链轮垫片使用，其中2片布置在飞轮片的后侧，1片布置在前侧，通过不同位置的垫片厚度搭配，精确调整每一片飞轮片的轴向间距，保证7速飞轮的片间间隙与7速后拨的变速行程完全匹配，让变速过程中链条能够顺畅在不同齿片间切换，不会出现变速卡顿、链条蹭齿的问题。

从实际使用的工况来看，这款垫片需要承受飞轮传递的踩踏扭矩，尤其是在爬坡、大力踩踏的工况下，垫片的支撑面需要承受飞轮片传递的轴向压力与周向剪切力，因此结构设计时在卡齿与环形主体的连接位置做了圆弧过渡处理，避免应力集中导致卡齿断裂。垫片的整体厚度控制在合理范围内，不会因为加装垫片导致飞轮整体位置过于靠外，避免链条在最大飞轮片时与辐条发生干涉，同时也不会影响后轮碟刹或者V刹的安装间隙，保证刹车系统的正常工作。

针对3D打印制作的场景，这款垫片的结构做了适配FDM打印工艺的优化，所有的壁厚都控制在2mm以上，没有悬空角度超过45度的结构，打印时不需要添加支撑结构，使用PLA材料就可以完成打印，打印完成后只需要简单去除支撑毛刺，就可以直接安装使用。经过实际装车测试，使用PLA材料打印的垫片能够满足日常休闲骑行、轻度越野的使用需求，如果是高强度的越野骑行场景，也可以更换为PETG或者尼龙材料打印，进一步提升结构强度与抗疲劳性能。

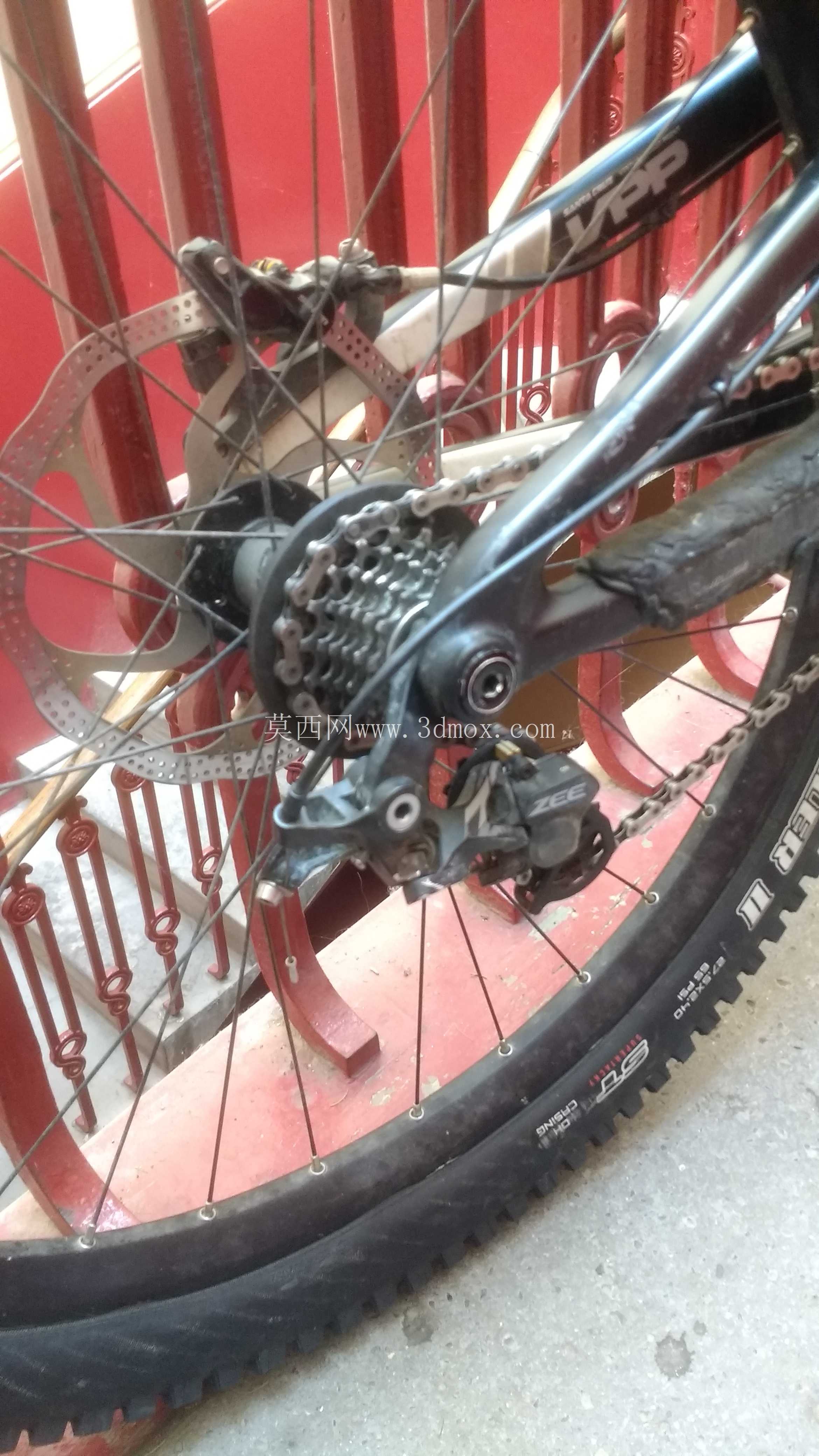

在实际安装调试过程中，需要先将原有10速飞轮全部从塔基上拆除，清理塔基花键上的油污与杂质，先将2片后侧链轮垫片套入塔基，再依次安装7速飞轮的每一片齿片，每安装一片齿片都要检查齿片与塔基花键的配合是否顺畅，没有卡滞的情况，所有飞轮片安装完成后，再套入前侧的1片链轮垫片，最后锁紧飞轮盖，按照规定的扭矩拧紧，之后转动曲柄检查飞轮的转动是否顺畅，有没有偏摆的情况，再调整后拨的高低位限位螺丝与变速线张力，保证每一个档位都能顺畅变速，不会出现跳齿、蹭链的问题。

这款转换垫片的出现，解决了老旧7速车架搭配10速花鼓时的速别适配问题，也为骑友改装传动系统、优化下坡齿比提供了低成本的解决方案，不需要更换整个花鼓或者轮组，只需要加装这款垫片搭配对应的链轮垫片，就可以完成速别的转换，大幅降低了改装成本，同时也能根据自己的骑行习惯灵活调整齿比范围，提升不同路况下的骑行体验。
