可调节中轴卧式人力驱动自行车架

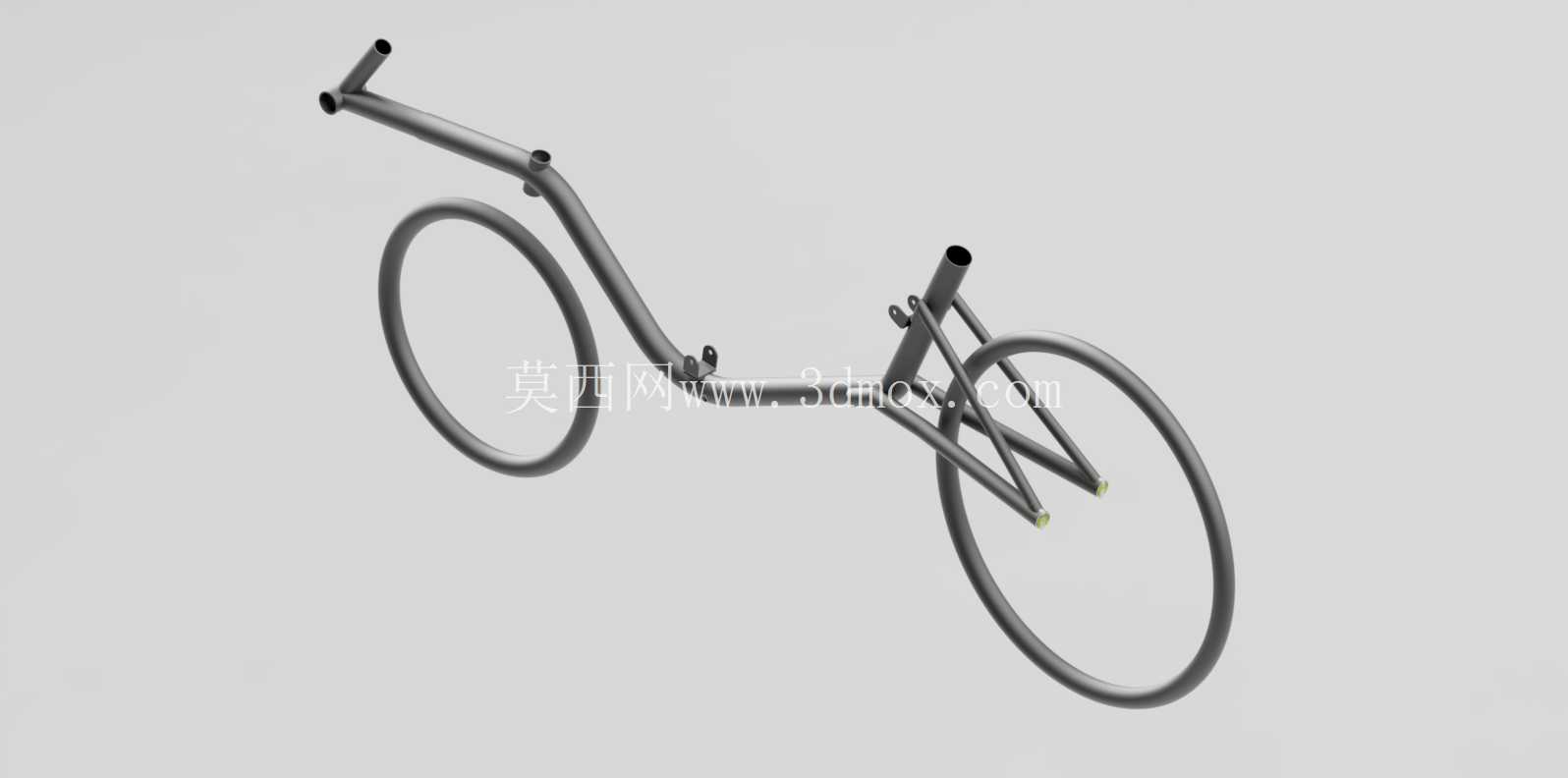

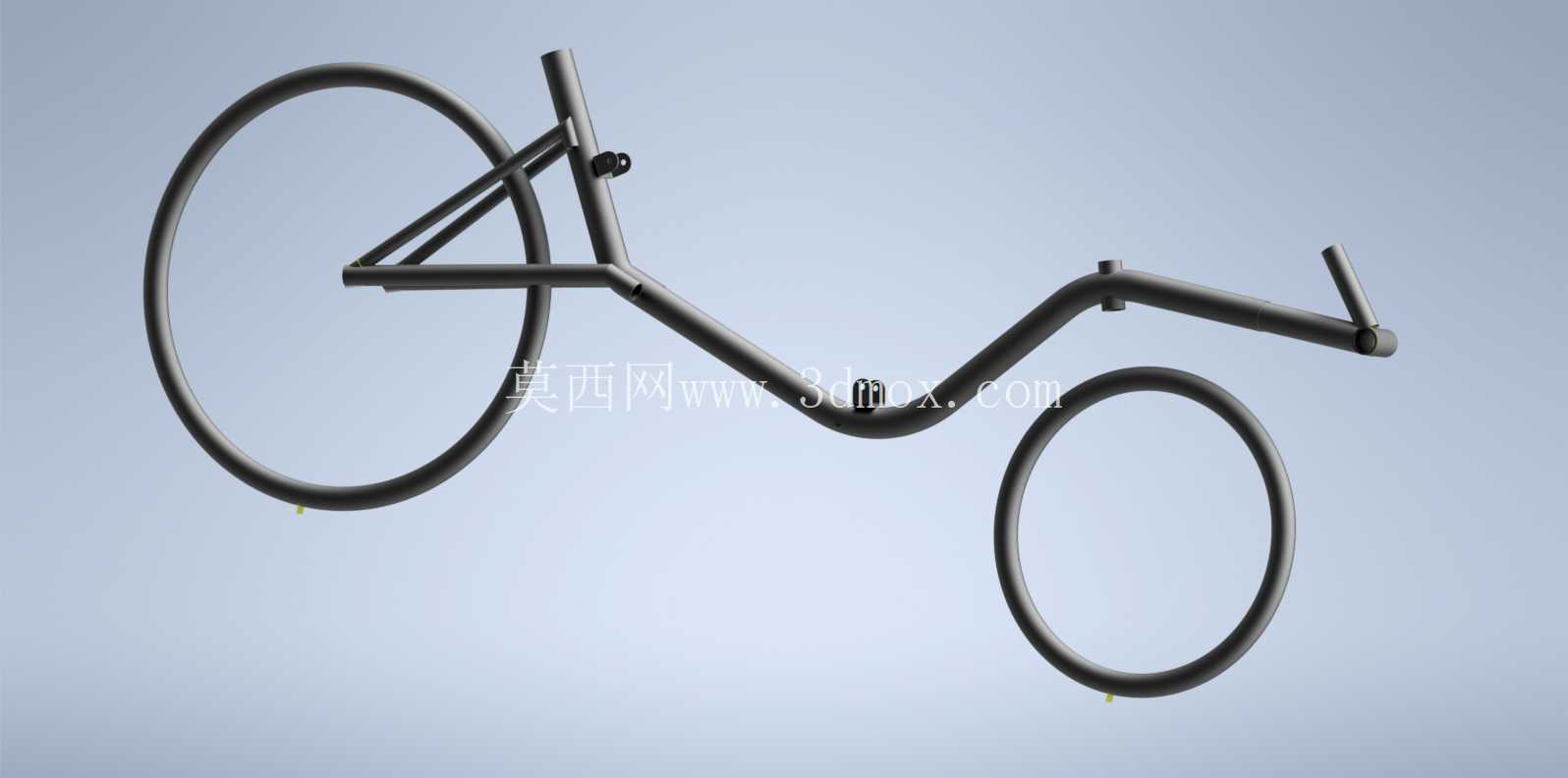

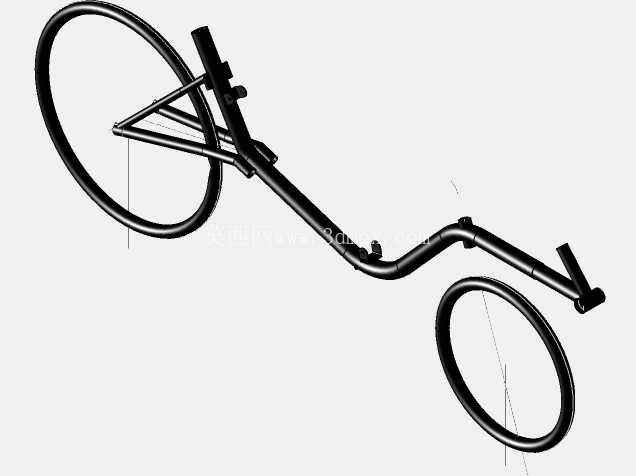

这款卧式人力驱动车架的设计，核心瞄准长距离休闲骑行、低速人力通勤以及DIY骑行爱好者的组装需求，区别于传统立式自行车的骑行姿态，卧式结构能大幅降低骑行过程中的风阻，同时减少腰背部、腕部的长期承压，适合长时间连续骑行的使用场景。从结构布局来看，整车采用前后轮同轴度对齐的长轴距设计，前轮负责转向，后轮预留驱动机构安装位，整体车架主体采用一体化弯管构型，没有多余的拼接焊缝冗余，在保证结构强度的同时，尽可能压缩了车架自身重量。

设计过程中优先考虑了骑行姿态的适配性，特意将中轴位置设置为可调节结构，调节行程覆盖120mm范围，能够适配不同腿长的使用者，从160cm到185cm身高的骑行者都能找到合适的蹬踏位置，避免了传统固定轴距卧式车对身高适配性差的问题。车架的转向机构采用直接把横连接前叉的结构，转向角度左右各预留38度的转动余量，既满足低速转向的灵活性，也能避免大角度转向时车把与车架主体发生运动干涉。

从安装边界来看，前后轮均适配标准20寸小轮径自行车轮组，开档尺寸前轮为100mm、后轮为135mm，兼容市面上绝大多数市售的自行车花鼓、轮组配件，不需要额外定制特殊规格的行走部件。中轴位置兼容标准方孔中轴规格，可直接匹配常规的自行车牙盘、曲柄组件，降低DIY组装的配件采购难度。车架的后叉位置预留了碟刹安装座，支持160mm规格的碟刹制动器安装，能够满足长距离下坡的制动需求，同时也预留了货架安装孔位，可拓展挂载骑行驮包，满足长途骑行的载物需求。

结构强度校核阶段，针对车架的受力集中区域做了局部补强，包括头管与主管的连接位置、中轴调节座的焊接位置、后叉与主管的衔接位置，都做了圆弧过渡处理，避免应力集中导致的车架疲劳断裂，整车架的静态承重上限可达120kg，能够覆盖绝大多数成年使用者的体重需求。骑行姿态上，座椅安装位置预留了前后150mm、上下80mm的调节空间，配合可调节中轴，能够让使用者找到背部倚靠、腿部舒展的最优发力角度，相比传统立式自行车，蹬踏过程中腿部的发力方向更接近水平方向，能够更好地发挥大腿肌群的力量，同时降低膝关节的承压负荷，适合膝关节有旧伤的骑行爱好者使用。

整车的重心高度控制在280mm左右，相比传统立式自行车500mm以上的重心高度，行驶稳定性大幅提升，高速骑行时的侧翻风险明显降低，即使是初次接触卧式自行车的使用者，也能在短时间内适应骑行姿态。车架的管线预留位置沿主管内侧布置，既可以安装外变速的变速线管，也可以适配内变速后轮的布线需求，不会出现管线外露剐蹭的问题。考虑到DIY组装的便利性，所有安装孔位均采用标准公制螺纹规格，不需要特殊工具即可完成整车的组装调试，各个连接部件的公差控制在0.2mm以内，组装后不会出现部件错位、安装卡顿的问题。

实际使用场景中，这款车架既可以组装为日常通勤的代步车辆，也可以通过更换窄胎、加装整流罩改装为竞速类卧式自行车，参与人力车竞速赛事，同时也适合作为休闲骑行的长途旅行车辆，搭配靠背座椅后，连续骑行数小时也不会出现明显的腰背部酸痛问题。车架的管型采用椭圆截面设计，相比圆管在垂直方向的抗弯强度提升27%，同时在骑行方向的迎风面积更小，进一步降低骑行过程中的空气阻力，在同等蹬踏功率下，相比传统立式自行车能够提升15%-20%的巡航速度。
