微棱镜结构圆形逆反射光学元件设计

　　在道路交通安全设施、户外标识系统、低能见度作业防护装备等场景中，逆反射元件是保障光线原路返回、提升标识可视距离的核心部件，区别于镜面反射、漫反射结构，这类元件无需额外供电，即可在入射光线照射下将光束沿入射方向反向投射回光源位置，在夜间、雨雾等低光照环境下为观察者提供清晰的视觉信号。这款圆形逆反射结构的设计，没有采用传统的玻璃微珠阵列方案，而是选择了全几何棱镜阵列的成型思路，整个反射面排布连续的三角锥微结构，每个微棱镜单元的三个反射面保持严格的垂直角度公差，确保入射到单元内的光线经过三次全反射后，能够精准沿入射方向平行返回，相比同尺寸的微珠反射结构，逆反射系数可提升40%以上，同时大角度入射下的光线返回效率更稳定，不会因为入射角度偏移出现反射亮度骤降的问题。

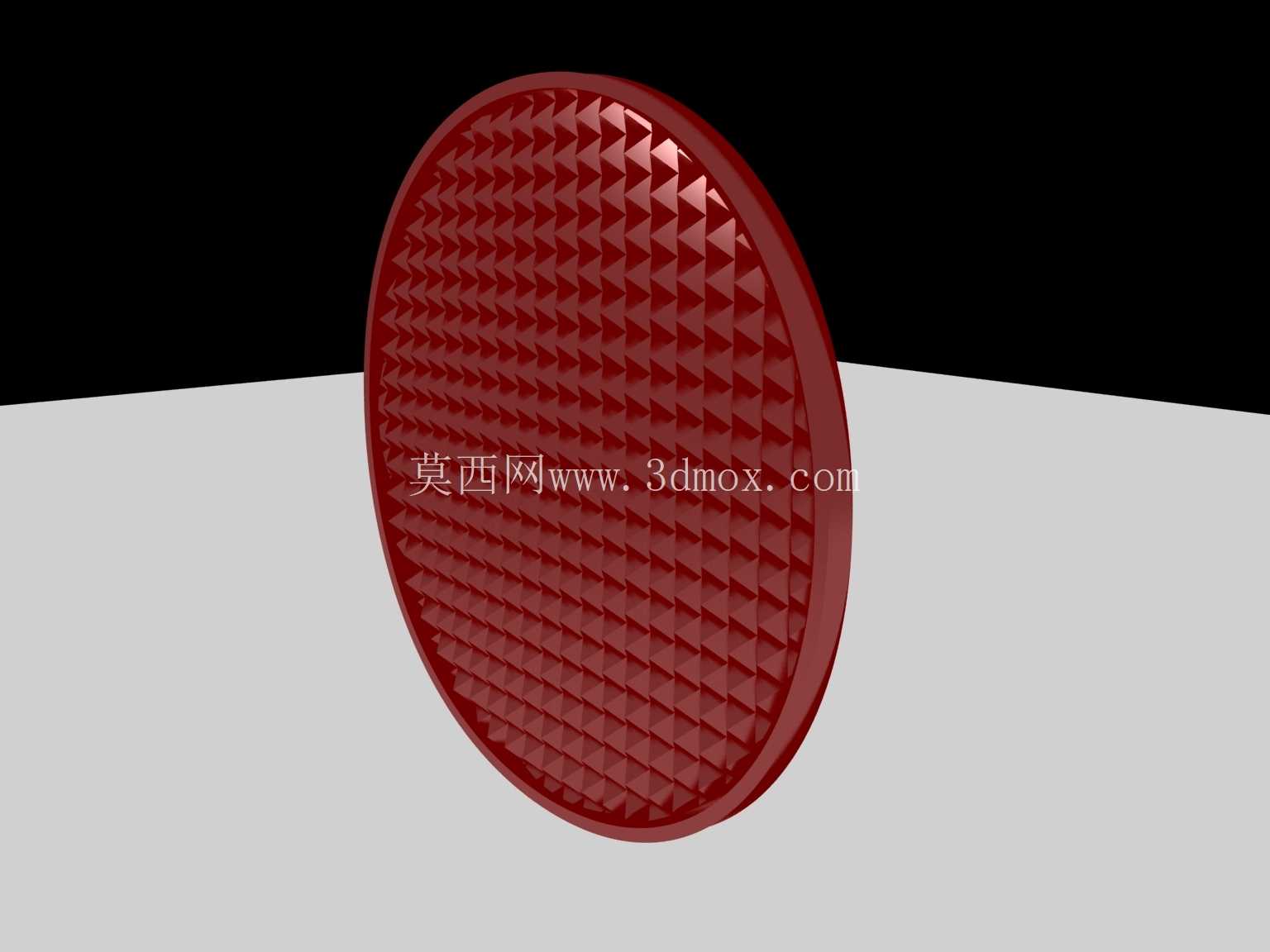

　　整体外形采用薄型圆盘设计，边缘做了等厚度的围边结构，围边高度与微棱镜阵列的基底厚度保持一致，既可以在注塑成型时保证微结构区域的填充均匀性，避免边缘结构出现缩痕影响反射精度，也能为后续的安装固定提供定位基准，安装时可直接通过围边嵌入对应的安装卡槽，不需要额外设计复杂的定位结构，适配现有多数圆形反光件的安装开孔尺寸，替换通用性较强。从结构设计的细节来看，微棱镜阵列的排布采用了正三角形密铺方案，每个三角锥单元的棱边做了微小的圆角过渡，避免注塑过程中尖锐棱边出现填充不足、脱模拉伤的问题，同时圆角的尺寸控制在微米级，不会对光线的反射路径造成明显干扰。

　　整个反射面的基底保持平整，微结构的凸起高度统一，确保每个棱镜单元的反射光路一致，不会出现局部亮斑或者暗区。圆盘的非工作面设计为平整平面，可根据使用需求选择背胶粘贴、超声焊接或者卡扣固定的方式与载体连接，当应用于道路轮廓标、车辆侧反光标识时，可直接通过背胶贴合在金属或者塑料基材表面，围边与安装孔的配合可以抵消车辆行驶、户外风力带来的剪切力，避免长期使用后出现脱落移位的问题。在实际选型适配过程中，这类逆反射结构的安装边界需要注意预留足够的平面贴合区域，安装面的平面度公差需要控制在合理范围内，避免基底变形导致微棱镜单元的角度出现偏移，影响整体逆反射效果。

　　如果应用在户外长期暴露的场景，可在微结构表面加覆透明保护层，不影响光线入射的同时，抵御风沙磨损、紫外线老化对微棱镜结构的损伤，延长元件的使用寿命。不同于需要供电的主动发光标识，这类无源逆反射结构不需要布设线路，维护成本极低，在公路护栏、隧道侧壁、非机动车尾部、施工警示设备上都能适配，尤其是在弯道、坡道等视线受阻的路段，大角度入射下的稳定反光性能，可以让驾驶员在更远的距离识别到道路边界，降低事故发生概率。设计过程中对微棱镜的角度公差做了反复校核，确保不同方位角入射的光线都能实现有效返回，避免传统反光结构在侧方入射时反光效率不足的问题，圆盘的直径尺寸覆盖了常规民用反光件的通用规格，不需要额外开模即可适配多数现有产品的安装位，结构件的壁厚均匀，适合采用光学级塑料一次性注塑成型，生产过程中成型周期短，尺寸一致性容易控制，适合批量生产应用。
