60齿轻量化传动链轮结构设计

　　在中小排量越野摩托、轻型电动全地形车的后传动系统改造与原厂替换场景中，这类大齿数从动链轮的应用占比极高，区别于工业输送链用的厚重链轮，车用传动链轮需要在保证链齿啮合强度、抗冲击疲劳性能的前提下，尽可能降低旋转件的非簧载质量，减少传动系统的转动惯量，提升车辆加减速的响应灵敏度。这款链轮采用530规格链条适配设计，总齿数设定为60齿，属于大减速比从动轮配置，能够在不改变前小链轮齿数的前提下，放大后轮输出扭矩，适配非铺装路面爬坡、低速穿越的动力输出需求。

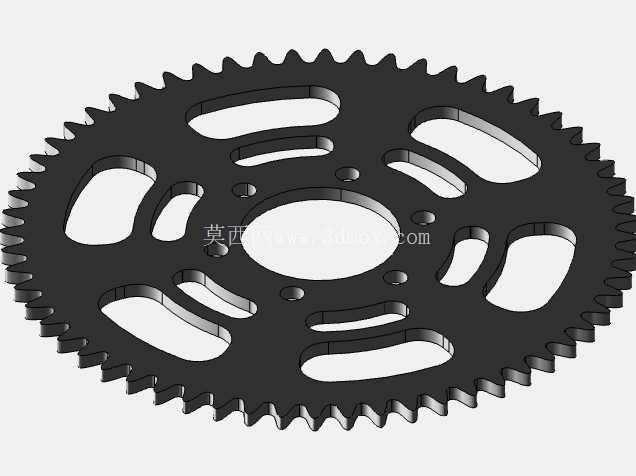

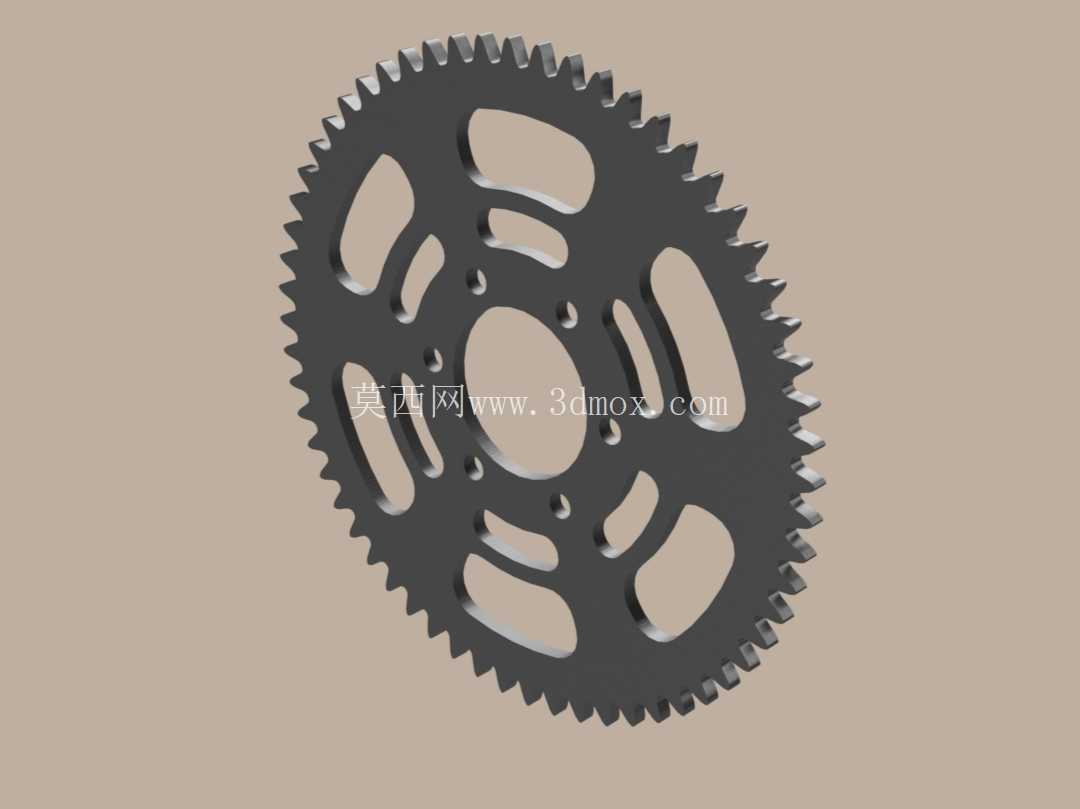

　　从结构设计逻辑来看，轮体采用了环形辐条式镂空布局，没有采用实心圆盘结构，而是在辐板区域均匀开设了多组不同轮廓的减重孔，这些减重孔的轮廓并非随意开设，每一处开孔的边缘都做了圆弧过渡处理，避免应力集中导致的辐板开裂，同时开孔位置避开了齿根到安装孔之间的主应力传递路径，保证轮体在承受链条交变拉力、起步冲击载荷时的结构强度。安装基准面以中心内孔为定位基准，节圆直径控制在86mm，围绕中心定位孔均匀布置6个M10规格的安装螺孔，安装孔的位置度公差需要严格控制，否则装车后会出现链轮跳动、链条偏磨、运转异响的问题，建模时安装孔的分布圆与齿部节圆保持严格同轴，端面跳动量的设计预留值控制在0.1mm以内，满足高速运转时的动平衡要求。

　　齿部轮廓按照530链条的滚子直径、节距参数做了精准拟合，齿侧间隙预留了合理的磨损补偿量，既不会因为间隙过小出现卡链、咬链的问题，也不会因为间隙过大导致传动冲击、噪音升高。齿顶部分做了小倒角处理，避免链条啮合时剐蹭链板，降低链条的异常磨损速率。轮体的厚度设计兼顾了强度与轻量化需求，辐板区域的厚度略小于齿部厚度，在安装孔位置做了局部加厚的凸台结构，分散螺栓紧固时的压应力，避免长期使用后安装孔出现压溃变形。这类链轮除了应用在轻型机动车辆的传动系统中，也可适配部分低速重载的自动化输送线、小型农用机械的链传动机构，只要匹配对应节距的链条，调整安装轴距即可使用。

　　建模过程中需要重点关注齿形的渐开线轮廓与链条滚子的啮合包角，保证每个齿的受力均匀，避免个别齿过载断齿；同时镂空结构的筋条宽度需要经过受力校核，在极限扭矩输出工况下，筋条的最大应力不能超过材料的屈服强度，通常这类链轮会采用45号钢或者7075铝合金加工，钢制版本适合大扭矩、高负荷的使用场景，铝合金版本更适合追求极致轻量化的竞赛场景。安装边界方面，除了保证6个M10螺栓的安装孔位与轮毂法兰完全匹配，还需要预留链轮与后平叉、刹车卡钳之间的安全间隙，避免轮体运转时与周边部件发生干涉，中心定位孔与轮毂轴套的配合采用间隙配合，方便拆装维护，同时配合间隙不能过大，否则会引入额外的运转偏心量。
