便携按压式免洗消毒洗手液盛装瓶结构设计

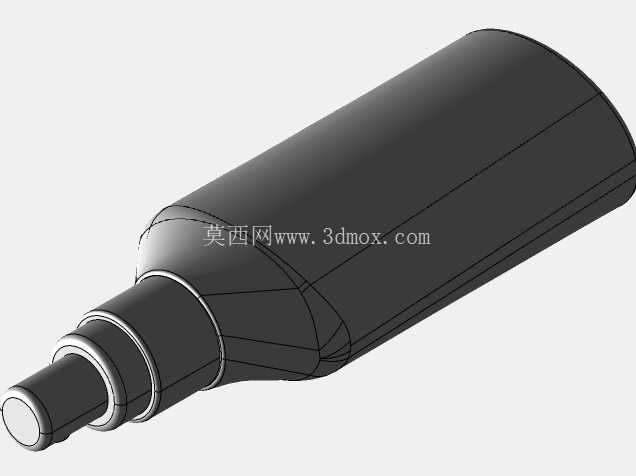

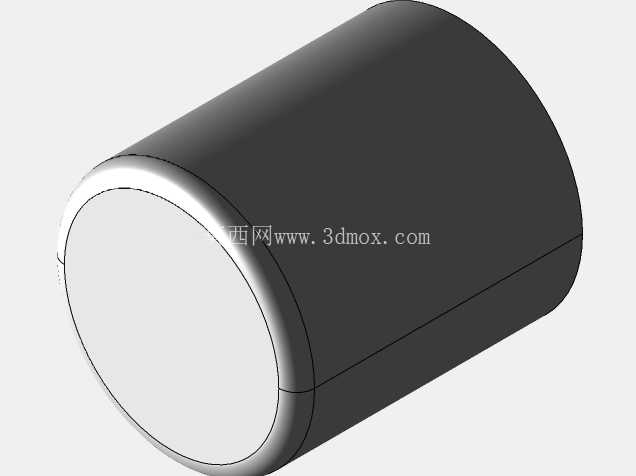

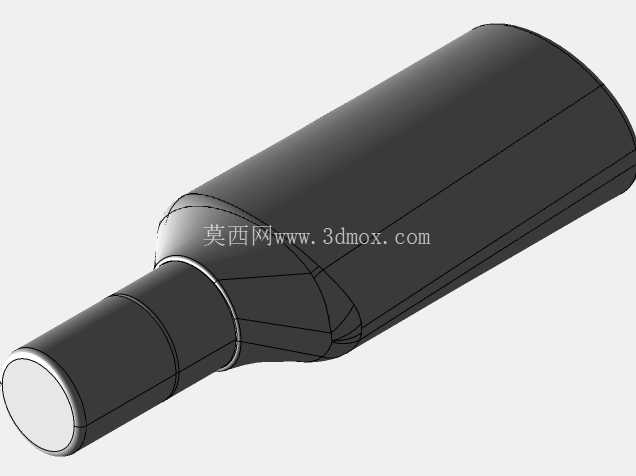

　　瓶肩位置做了平缓的弧面过渡，没有生硬的直角转折，一方面是注塑成型时能避免应力集中，减少冷却过程中拐角位置的缩痕问题，另一方面日常拿取时，弧面贴合手掌虎口的弧度，单手握持时的贴合度更好，哪怕是手上沾了水或者消毒凝胶，也不容易打滑脱手。瓶盖部分采用三段式结构设计，最上层的按压顶盖做了微凸的弧面，和手指指腹的接触面积更大，按压时不需要刻意对准位置，单次按压力度控制在15-20N区间就能泵出定量液体，不管是成年人还是学龄儿童都能轻松操作，不会出现按不动或者一次泵出过多液体的情况。中间的连接段做了防滑齿纹结构，和瓶身瓶口配合时，拧紧过程中能提供足够的摩擦力，不需要借助额外工具就能实现密封，日常补充液体时徒手就能拧开，不会因为手滑拧不开瓶盖。日常公共场景里的手部消杀需求，让这类小型盛装容器的结构合理性变得格外重要，很多人只关注瓶内液体的消杀成分，却忽略了容器本身的结构设计，直接决定了取用的便捷性、液体残留率以及不同场景下的适配性。这款盛装瓶的整体轮廓做了收腰过渡处理，瓶身主体采用近似方倒圆的截面，区别于传统纯圆柱瓶身，放置在桌面、置物架时不会轻易滚动滑落，尤其是在医护站、餐厅吧台、学校教室这类人员走动频繁的区域，瓶身意外滚落漏液的概率能降低不少。

　　最下层的密封垫圈位置做了0.8mm的环形凹槽，装配时橡胶垫圈能完全嵌入凹槽内，不会因为多次拧动瓶盖出现垫圈移位的问题，哪怕瓶身倒置放在通勤包、口袋里，也不会出现液体渗漏弄脏随身物品的情况。从内部结构来看，瓶身内壁做了1:20的脱模斜度，注塑生产时能顺利脱模，不会出现内壁拉伤的问题，同时瓶底位置做了微凹的聚液槽，当瓶内液体剩余量不多时，液体会顺着内壁的斜度自然汇聚到泵头吸管的底部位置，能最大限度减少液体残留，避免出现明明瓶底还有液体却吸不上来的浪费情况。

　　瓶身的壁厚控制在1.2mm，整体重量控制在18g左右，采用PP或者HDPE材质注塑成型时，既能保证足够的结构强度，日常轻微磕碰、从1米高度掉落到瓷砖地面也不会出现开裂破损，同时又能控制材料成本，适合大批量量产。尺寸边界上，整体高度控制在120mm，瓶身最大宽度65mm，这个尺寸刚好能放进大多数通勤包的侧袋、汽车杯架以及办公桌的笔筒旁，不会占用过多的放置空间，不管是随身携带还是固定位置放置都很合适。泵头的吸管长度做了精准匹配，底部距离瓶底聚液槽的间隙控制在2mm，既不会因为吸管太长顶到瓶底导致泵液不畅，也不会因为间隙太大吸不到底部残留的液体。很多同类产品在设计时忽略了瓶盖和瓶身的配合间隙，要么间隙太小拧动的时候卡涩，要么间隙太大长期使用后瓶盖松动漏液，这款设计在瓶盖和瓶口的配合位置做了0.15mm的间隙配合，同时增加了一圈环形的止转筋，拧紧后能听到清晰的卡扣声，提示使用者已经密封到位，不会出现没拧紧漏液的情况。另外瓶身的外表面做了细磨砂处理，不会残留明显的指纹印，长期使用后外观也不会显得脏旧，同时磨砂表面也能进一步提升握持时的摩擦力，哪怕手上沾了刚泵出的消毒凝胶，拿取时也不会打滑。

　　考虑到不同使用场景的需求，这个瓶型的结构也可以兼容不同的内容物，除了盛装免洗消毒凝胶，更换密封垫圈的材质后，也可以用来盛装香水、护肤乳液、小型分装的洗护用品，只需要调整泵头的泵出量，就能适配不同粘度的液体，不需要重新开模制作瓶身，能大幅降低衍生产品的开模成本。在实际的结构建模过程中，所有的过渡圆角都做了等R处理，避免出现曲面曲率突变的情况，后续做模具分型的时候，分型面可以沿着瓶身最大轮廓线平滑过渡，不会出现倒扣结构需要额外做滑块抽芯，能简化模具结构，降低量产时的模具成本和生产不良率。瓶底位置做了一圈1.5mm高的支撑脚，让瓶底和放置平面之间留出微小间隙，哪怕放置的桌面有少量积水，也不会让瓶底长期泡在水里，避免瓶身底部因为长期受潮出现材质老化、印刷标识脱落的问题。
