直线加速赛专用赛车离合器结构设计

　　直线加速赛事的动力传递工况和常规民用车辆、场地耐力赛车存在本质区别，车辆从静止状态全油门起步的瞬间，发动机输出的峰值扭矩会在极短时间内全部作用到传动链路，离合器作为发动机与变速箱之间唯一的可控动力衔接部件，其结构设计直接决定了起步阶段的动力传递效率、轮胎抓地力利用率以及整套传动系统的抗冲击寿命。这款针对直线加速场景优化的离合器总成，在结构设计阶段就完全围绕大扭矩瞬时传递、快速结合、高转速下的结构稳定性三个核心需求展开，没有沿用民用车型离合器的膜片弹簧压紧结构，而是采用了多组压爪配合强化压盘的布局，能够在压紧状态下提供远超民用离合器的正压力，避免大扭矩输出下出现摩擦片打滑导致的动力损耗。

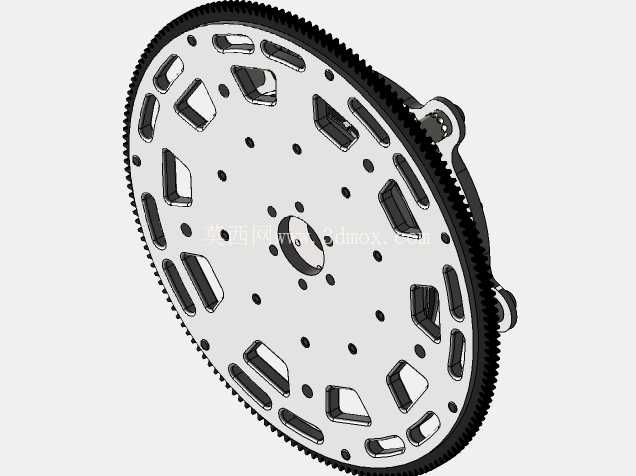

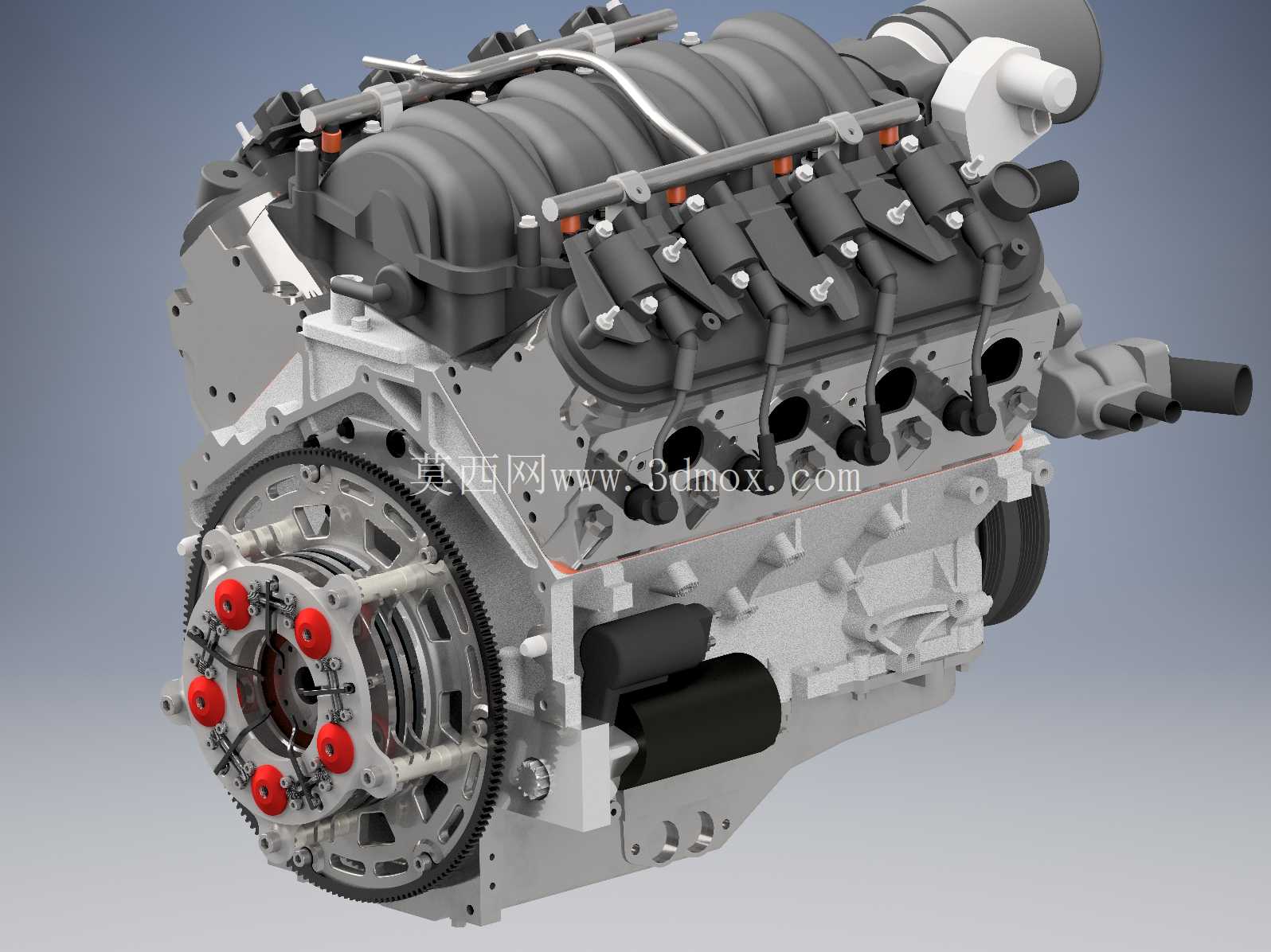

　　从整体结构来看，该离合器总成集成了启动齿圈与飞轮本体，齿圈采用过盈压装的方式固定在飞轮外缘，齿形参数匹配常规车用启动电机的驱动齿轮，不需要额外加装独立飞轮结构，大幅缩减了动力输出端的轴向尺寸，对于直线加速赛车常见的发动机舱布局改造场景而言，更小的轴向安装尺寸意味着可以给传动系统、冷却系统留出更多布置空间，也能降低动力输出端的转动惯量冗余，让发动机转速攀升速度更快。飞轮本体采用了辐条式镂空设计，每一处镂空槽的位置都经过动平衡校准，在保证整体结构强度的前提下尽可能去除非必要的材料，既降低了旋转总成的整体重量，也减少了高转速下的离心力载荷，避免飞轮在万转级别的高转速工况下出现形变开裂。摩擦片安装区域的平面度公差控制在0.02mm以内，保证压盘压紧时摩擦面可以完全贴合，不会出现局部压力不均导致的摩擦片偏磨、局部烧蚀问题。安装定位方面，飞轮中心的定位孔与发动机曲轴输出端的轴径采用过渡配合，配合面的粗糙度控制在Ra1.6以内，周向布置的固定螺栓孔采用等距分布设计，螺栓拧紧力矩按照高强度螺栓的预紧力要求设定，能够承受全油门起步时的瞬时冲击扭矩，不会出现连接松动、定位偏移的问题。

　　压盘的驱动爪采用对称布局，分离轴承推动分离杠杆动作时，压盘可以平行向后移动，保证分离过程彻底，不会出现半联动状态下的摩擦片拖滞，对于直线加速赛车需要快速换挡、精准控制动力衔接的操作需求而言，彻底的分离状态能够缩短换挡时的动力中断时间，也能减少换挡过程中变速箱同步器的磨损。离合器盖的边缘设置了三个定位凸耳，对应安装到飞轮上的定位槽内，保证整个离合器总成的同轴度，避免高速旋转时出现偏心振动。在实际赛事应用场景中，这类强化离合器不需要兼顾民用车辆的低速平顺性要求，所有结构设计都为动力传递效率服务，摩擦片采用烧结金属材质，相比民用的有机材质摩擦片能够承受更高的工作温度，即使连续多次全油门起步出现摩擦生热，也不会出现摩擦系数大幅衰减的问题。

　　设计过程中针对高转速工况做了专门的强度校核，每一个镂空结构的边缘都做了圆角过渡处理，避免应力集中导致的结构疲劳损坏，齿圈与飞轮的结合面做了滚花处理，防止高扭矩传递时齿圈与飞轮之间出现相对转动。整个总成的动平衡精度等级达到G2.5级别，能够在12000rpm的最高转速下保持稳定运转，不会因为旋转不平衡导致发动机曲轴、变速箱输入轴出现额外的径向载荷。安装边界上，该离合器的总厚度、外径尺寸都匹配主流的后驱赛事变速箱输入轴规格，不需要对变速箱一轴、离合器分泵做额外改造就可以直接适配，对于车队的赛事改装、备件更换而言能够大幅减少适配工作量。压爪的压紧力可以根据发动机的实际输出扭矩做针对性调整，通过调整压爪上的调整螺母，可以改变压盘对摩擦片的正压力，匹配不同马力等级的发动机调校方案，避免压紧力过大导致的分离操作沉重，或是压紧力不足导致的打滑问题。分离杠杆的传动比经过优化，在相同的分离轴承行程下可以获得足够的压盘升程，保证摩擦片完全分离，减少换挡时的冲击。
