山地车e.thirteen TRS双盘链导护板结构

山地车越野骑行场景中，链条导板的护盘部件长期承受飞石撞击、链条跳动剐蹭、颠簸载荷冲击，原厂采用脆性普通塑料制作的护盘在实际使用中极易受冲击开裂，一旦护盘破损，链条在剧烈颠簸、变速切换过程中很容易从盘片上脱落，轻则中断骑行，重则引发卡链、盘片变形甚至摔车风险，这类易损替换件的适配设计，是山地车配件改装领域非常务实的结构设计方向。

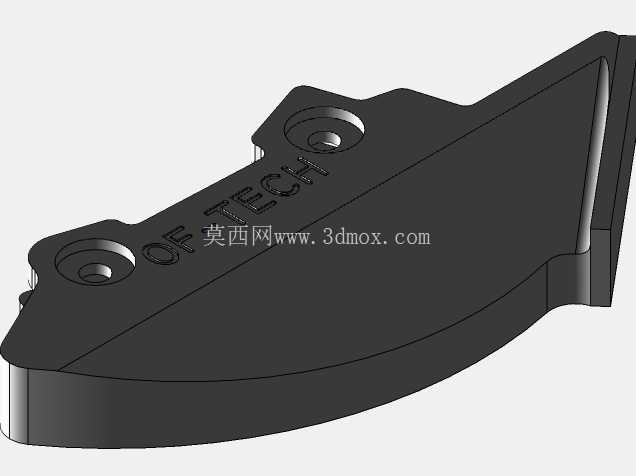

这款护板的结构设计完全围绕3D打印增材制造的工艺特性做适配，没有沿用原厂注塑件的分模、拔模斜度逻辑，整体采用一体化实心轮廓结构，主体为适配双盘系统的弧形导链轮廓，外侧边缘做了加厚的圆弧过渡，能够在飞石撞击时将冲击力均匀分散到整个安装面，避免应力集中导致的开裂。护板上预留的两个沉头安装孔位，位置完全匹配e.thirteen TRS导板的原厂安装螺柱间距，设计阶段特意将孔径预留了加工余量，没有直接做成最终装配尺寸，这是考虑到不同3D打印设备的成型精度存在差异，FDM工艺打印的孔位通常会有0.1-0.3mm的尺寸收缩，预留余量后使用者可以根据自身实际打印的孔位偏差，通过手钻、铰刀做最终的孔位精加工，确保护板能够紧密贴合导板安装面，不会出现安装错位、晃动的问题。

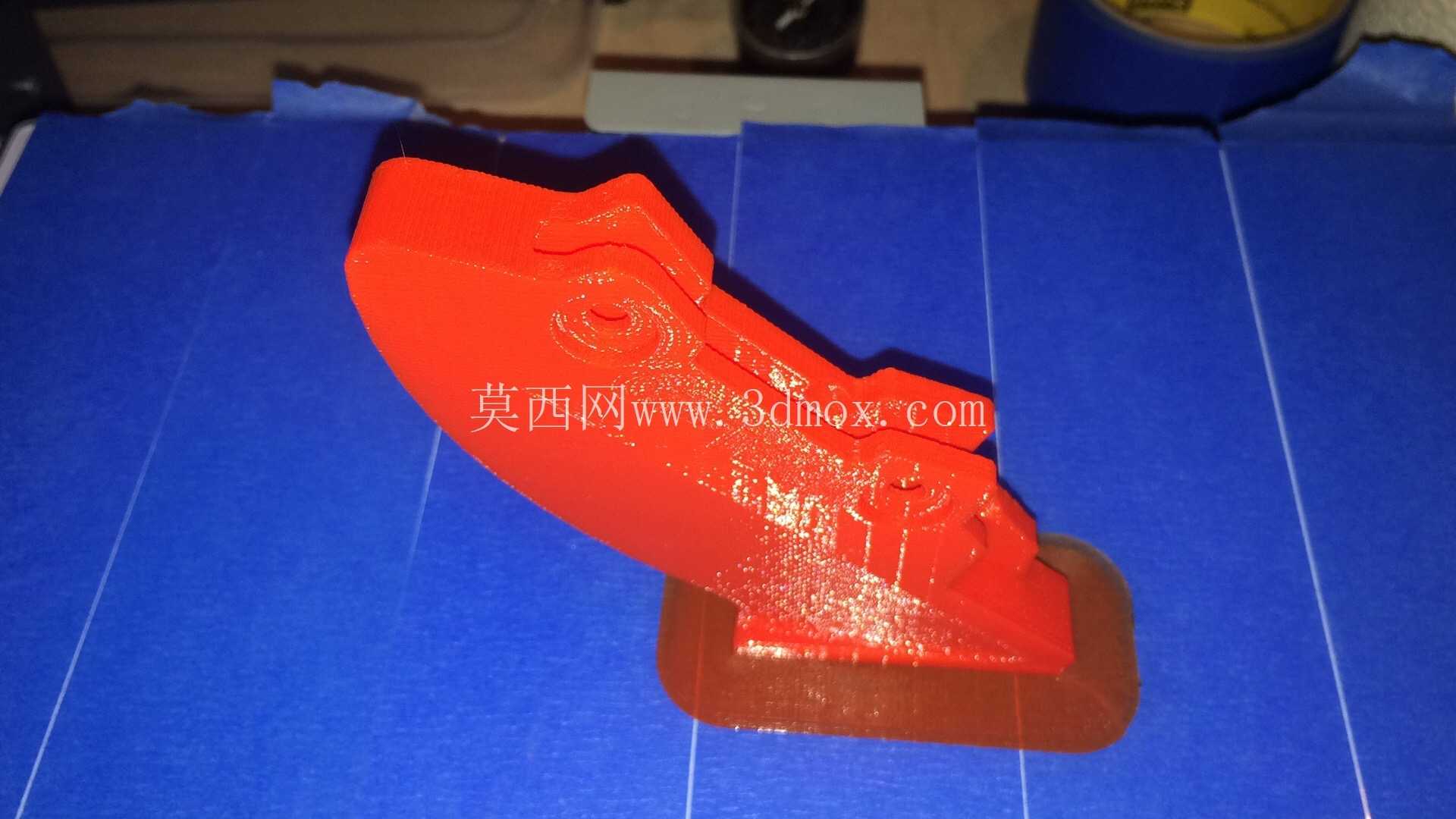

设计时特意在护板的非安装侧、也就是贴合3D打印机平台的底面做了一体化的薄型支撑连接结构，这个结构和护板主体是一体打印的，不需要额外添加树状或者线状支撑，打印时护板以大平面贴合热床，整个打印过程不需要悬空结构的额外支撑，既节省了打印耗材，也避免了拆除支撑后在护板表面留下的支撑痕迹，影响外观和装配精度。打印完成后只需要用砂纸、锉刀将底部的薄连接支架打磨去除即可，打磨区域位于护板和导板贴合的内侧，完全不会影响护板外侧的外观，也不会干涉护板和导板、盘片之间的装配间隙。

从安装边界来看，护板的弧形轮廓完全覆盖双盘系统的最大盘片外侧边缘，和盘片之间预留了2mm的安全间隙，既能够在链条向外跳动时挡住链条防止脱链，也不会在盘片转动时和盘片、链条发生剐蹭异响。护板的厚度从安装孔位的8mm向外侧边缘逐步过渡到4mm，在保证撞击强度的前提下尽可能控制重量，不会给车头部分增加过多的冗余重量，影响越野时的车头操控灵活性。护板表面预留的标识凹槽结构，可以在打印时直接成型标识纹理，不需要后续额外做表面处理，也能够提升护板的外观辨识度。

实际使用场景中，这类3D打印的替换护板可以选用PETG、ABS或者碳纤维增强尼龙材料打印，相比原厂的脆性塑料，这类工程塑料的抗冲击韧性更强，在低温越野环境下也不容易出现脆裂问题，完全能够满足林道、越野甚至速降场景下的飞石撞击防护需求。设计时没有做多余的镂空减重结构，也是考虑到镂空结构会在飞石撞击时形成应力集中点，反而容易在镂空边缘出现开裂，实心的弧形结构虽然重量略高一点，但结构强度的冗余量更大，长期使用的可靠性更高。护板的安装面做了0.2mm的平面度公差预留，打印完成后只需要简单打磨安装面就可以保证和导板的完全贴合，不会出现局部间隙导致的安装应力，避免长期受力后从安装孔位处开裂。
