家用椭圆漫步机健身器材结构设计

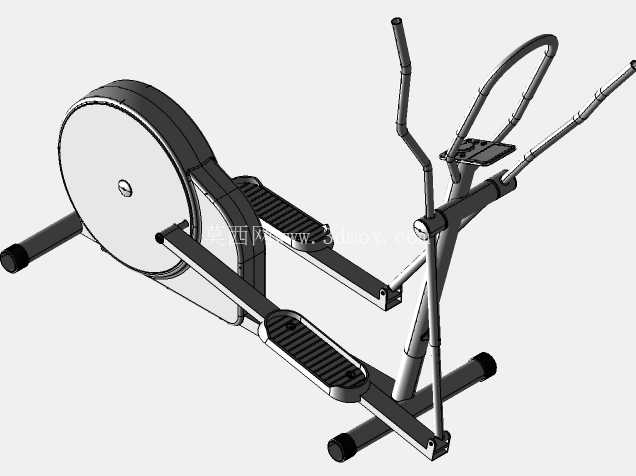

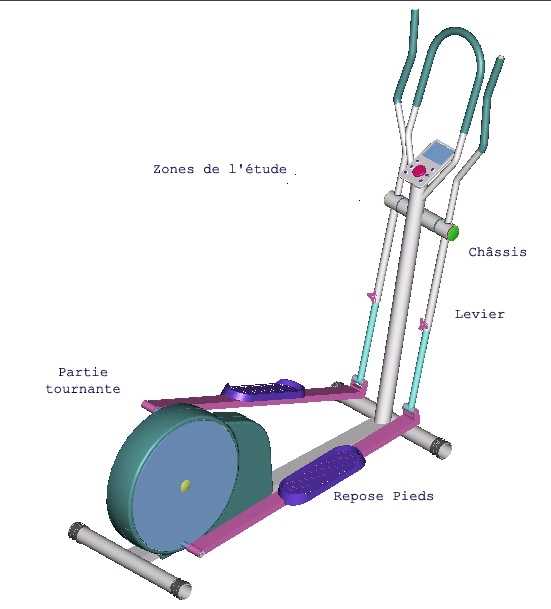

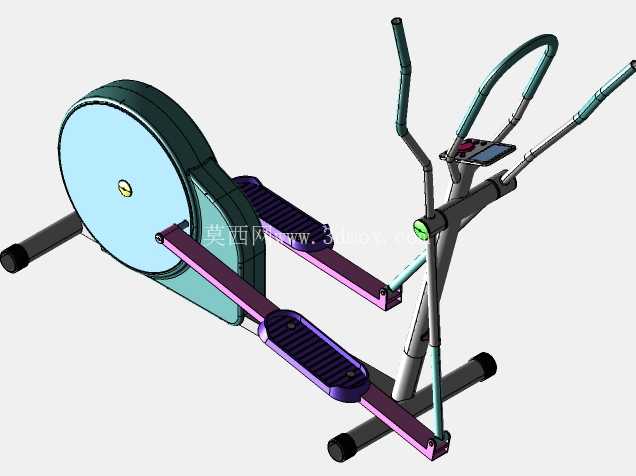

这款椭圆漫步机的结构设计，核心围绕低冲击有氧训练的使用需求展开，整体采用落地式框架布局，主支撑立柱采用矩形截面管材焊接成型，底部前后设置横向延伸的稳定底脚，底脚端部配置可调式防滑脚垫，可适配不同平整度的室内地面，安装时无需额外打膨胀螺栓固定，仅靠设备自重与脚垫摩擦力即可满足使用时的稳定性要求，整机占地边界控制在长1.6米、宽0.7米、高1.5米范围内，可适配普通家庭阳台、客厅边角区域摆放，也可满足商用健身房紧凑排布的场地需求。

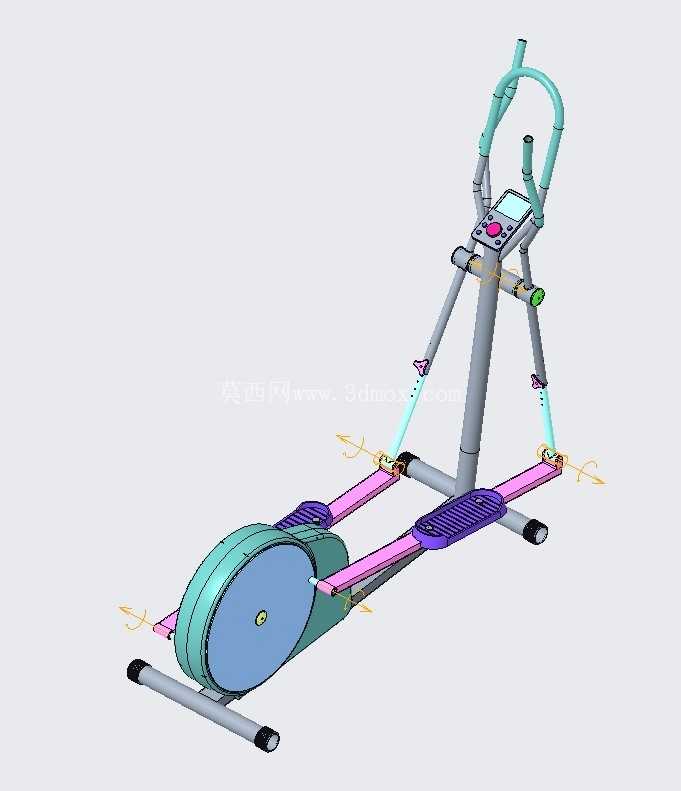

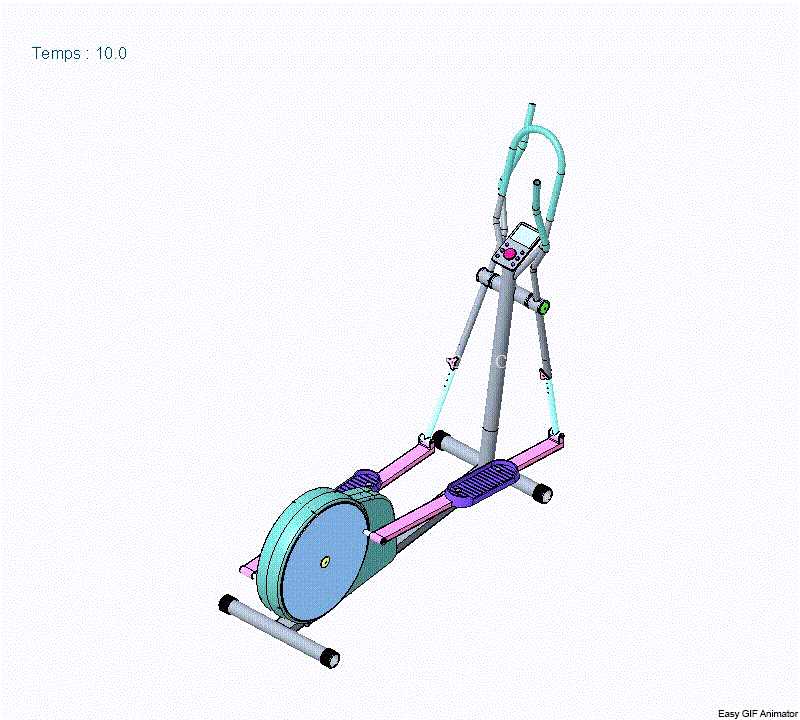

从运动轨迹设计来看，踏板的运动路径模拟北欧滑雪的蹬行动作，轨迹椭圆长轴约0.45米，短轴约0.15米，运动过程中膝关节屈伸角度始终保持在安全受力区间，相比跑步机可大幅降低跑跳对膝踝关节的冲击，适合全年龄段人群使用，包括关节存在退行性变化的中老年群体、术后康复训练人群。踏板表面设置防滑凸点纹理，边缘做圆弧包边处理，单踏板承重设计阈值覆盖常规体重区间，踏板与曲柄连杆的连接位置采用深沟球轴承配合，转动过程无卡滞，长期使用磨损量可控。

扶手部分分为固定扶手与活动握把两组结构，固定扶手设置在主立柱两侧，供使用者上下设备时扶持，也可在站姿稳定训练时抓握；活动握把与踏板曲柄做联动设计，前后摆动幅度匹配下肢蹬踏节奏，可同时带动上肢肩背肌群参与运动，实现上下肢协同训练。握把外层包覆防滑泡棉材质，泡棉厚度控制在8毫米，握持时贴合手掌轮廓，长时间使用不易产生硌手不适感。主立柱顶部的控制台安装位预留了显示屏、控制按键的安装空间，可集成心率监测、运动时长统计、卡路里消耗计算、阻力调节等功能模块，控制台下方的走线槽做隐藏式设计，所有线缆从管材内部穿行，避免运动过程中线缆剐蹭使用者。

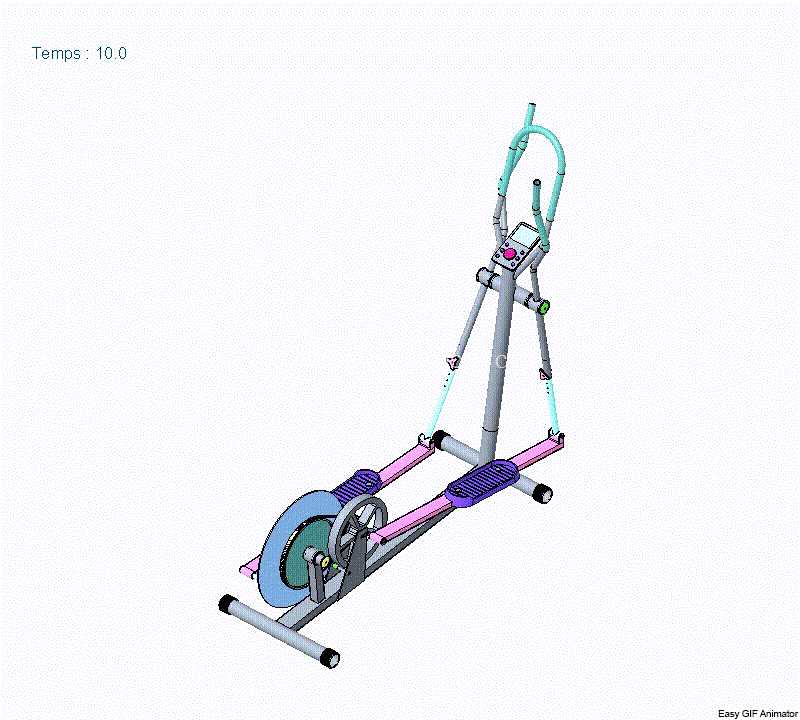

阻力调节结构采用磁阻式设计，飞轮安装在设备前端位置，飞轮外罩做全封闭处理，避免运动过程中衣物、手指卷入转动部件，磁阻模块通过调节磁铁与飞轮的间距实现阻力档位切换，调节过程无接触摩擦，运行噪音可控制在40分贝以内，不会对周边环境造成噪音干扰。整机的连杆传动部位均设置润滑脂加注口，日常维护时无需大面积拆解结构，即可完成转动部位的润滑保养，降低后期维护成本。框架表面采用静电喷塑处理，涂层附着力强，日常使用中耐汗液腐蚀、耐剐蹭，长期放置不易出现掉漆生锈问题。

从结构受力角度分析，主立柱与底部框架的连接位置采用三角加强筋焊接，可承受使用者运动过程中产生的交变侧向载荷，避免长期使用后框架出现形变松动。所有转动副的轴类零件均采用调质处理的45号钢加工，配合耐磨轴套使用，使用寿命可满足高频次使用需求。设备的配重飞轮做动平衡校正，转动过程中无偏心振动，整机运行平稳性表现优异。该结构设计既兼顾了家用场景下的占地小、噪音低、易维护的需求，也可通过调整管材壁厚、飞轮重量适配轻商用场景的高频使用要求，结构模块化程度高，生产组装时可快速完成各部件的拼接，有效降低生产装配的工时成本。
