带后倾角重载万向脚轮总成结构设计

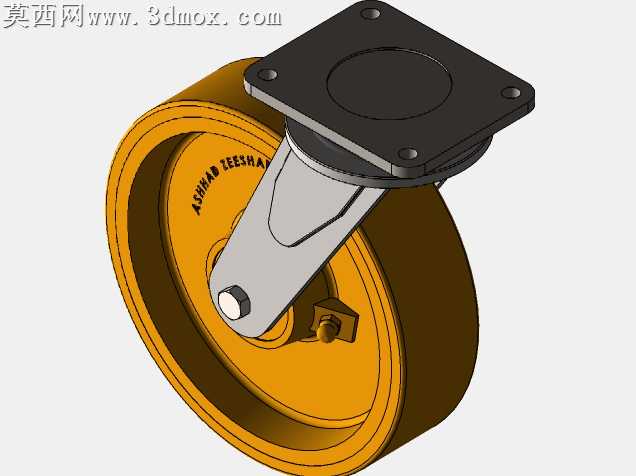

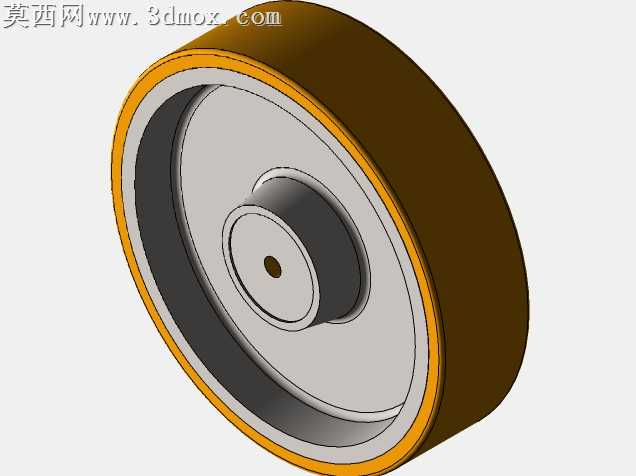

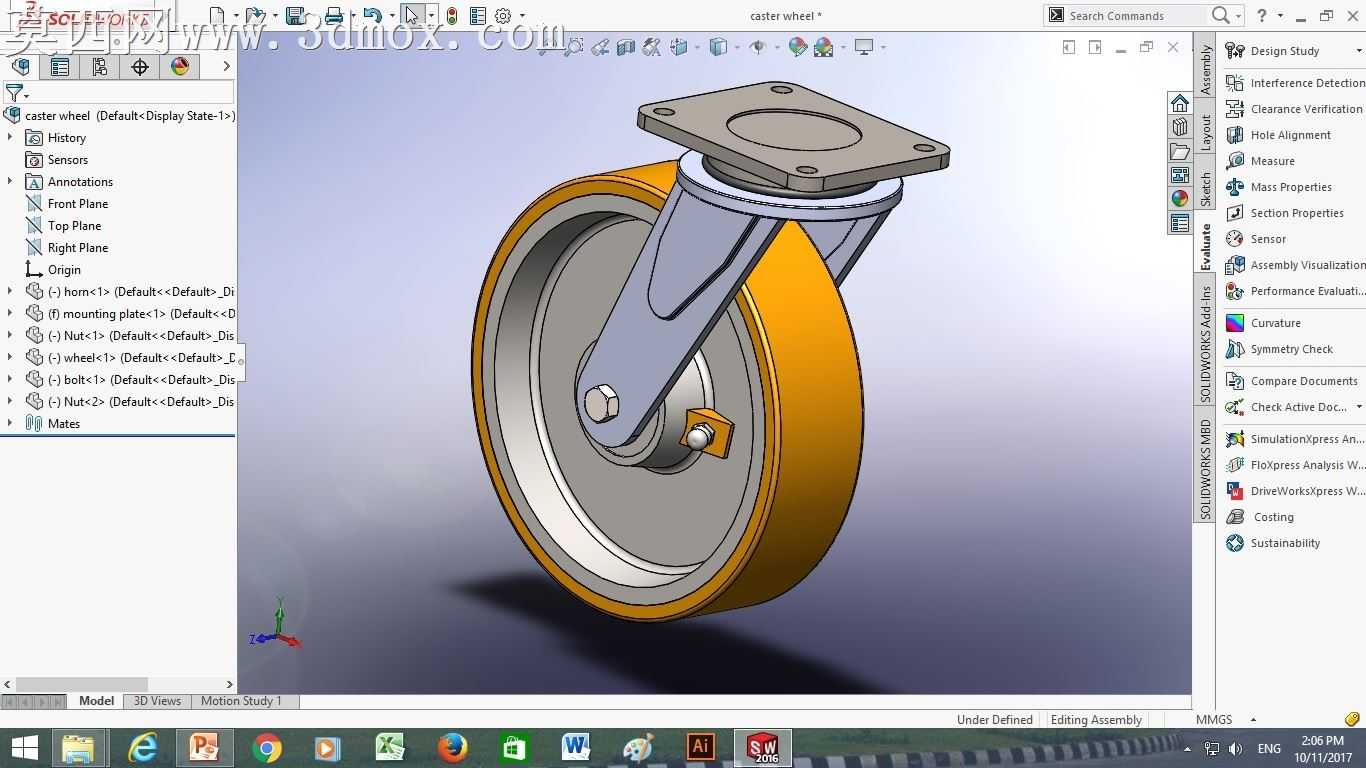

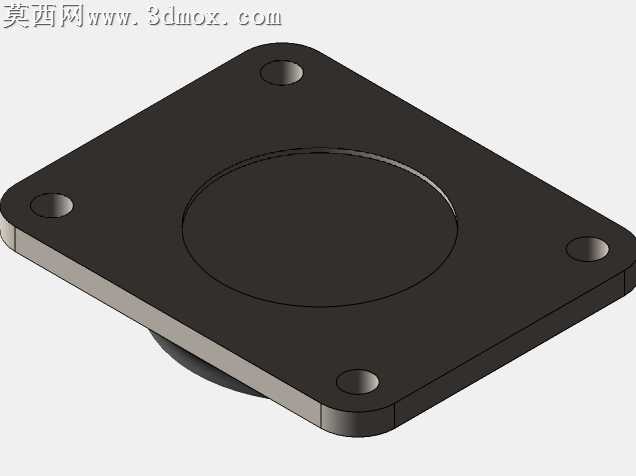

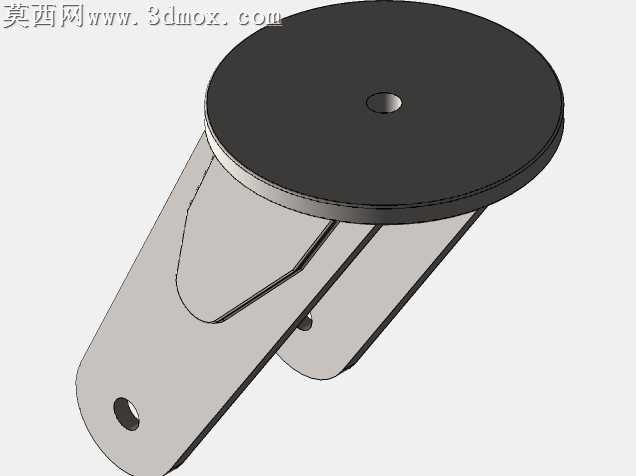

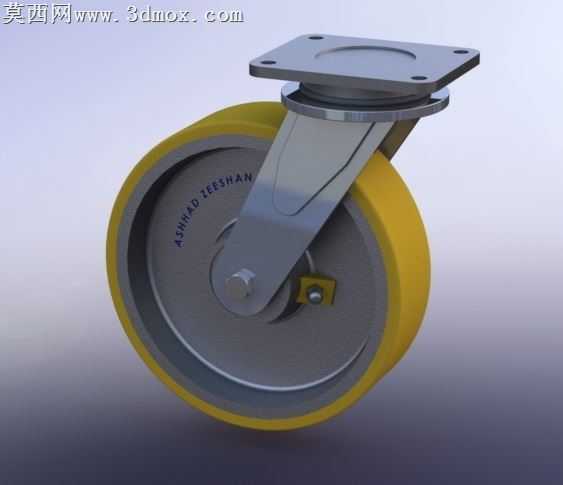

本作品为带后倾角设计的重载万向脚轮总成三维设计成果，建模过程严格遵循工业脚轮的实际生产装配逻辑，从单个零件的参数化绘制起步，逐步完成全组件的装配约束搭建。建模阶段首先针对顶部法兰安装板进行结构还原，精准还原四角安装孔的位置尺寸、安装板的厚度与中心回转基座的配合公差，确保安装板与回转支架的连接结构符合重载承重的力学要求；回转支架部分采用钣金折弯与机加工结构结合的建模思路，还原支架的弧形过渡结构、轮轴安装孔位、刹车组件的安装卡槽，保证支架的受力结构与实际工业产品一致。轮体部分采用分层建模逻辑，外层为聚氨酯包胶材质，内层为金属轮芯，建模时精准还原轮芯的加强筋结构、轴承安装位的同轴度要求，包胶层的厚度均匀性符合实际产品的工艺标准，轮面的弧度设计适配重载场景下的滚动减阻需求。刹车组件部分还原了刹车拨片、固定铆钉、摩擦片的配合结构，确保刹车状态下摩擦片与轮面的接触面积符合制动要求。材质与渲染阶段，金属部件采用哑光镀锌钢材材质，还原五金件的细腻金属质感与表面轻微的磨砂反光效果，聚氨酯轮面采用半哑光的弹性材质表现，还原橡胶类材质的柔和反光特性，安装板与支架的金属接缝处做了细微的倒角处理，避免渲染时出现生硬的棱角失真，场景布光采用工业产品常用的三点布光方案，主光突出脚轮的整体结构轮廓，辅光补全支架内侧与轮体背光面的细节，轮廓光勾勒轮体与支架的边缘层次，最终渲染效果清晰展现脚轮的所有结构细节。设计思路上重点优化了后倾角结构，通过调整支架回转中心与轮轴的相对位置，让脚轮在推行过程中具备自动回正的能力，减少重载推行时的方向抖动，所有零件之间的装配约束完全按照实际装配流程设置，包含同轴配合、面重合配合、间隙配合等真实装配关系，文件夹内包含所有零件的独立模型文件、总装配体文件、高清渲染效果图，同时附带结构拆解与折叠步骤的运动研究视频，可直观查看脚轮的装配顺序与万向转动、刹车制动的运动过程，模型的所有尺寸参数均可编辑调整，可直接用于脚轮产品的结构优化、方案展示或生产参考。
