户外便携挂载式鞋夹固定结构设计

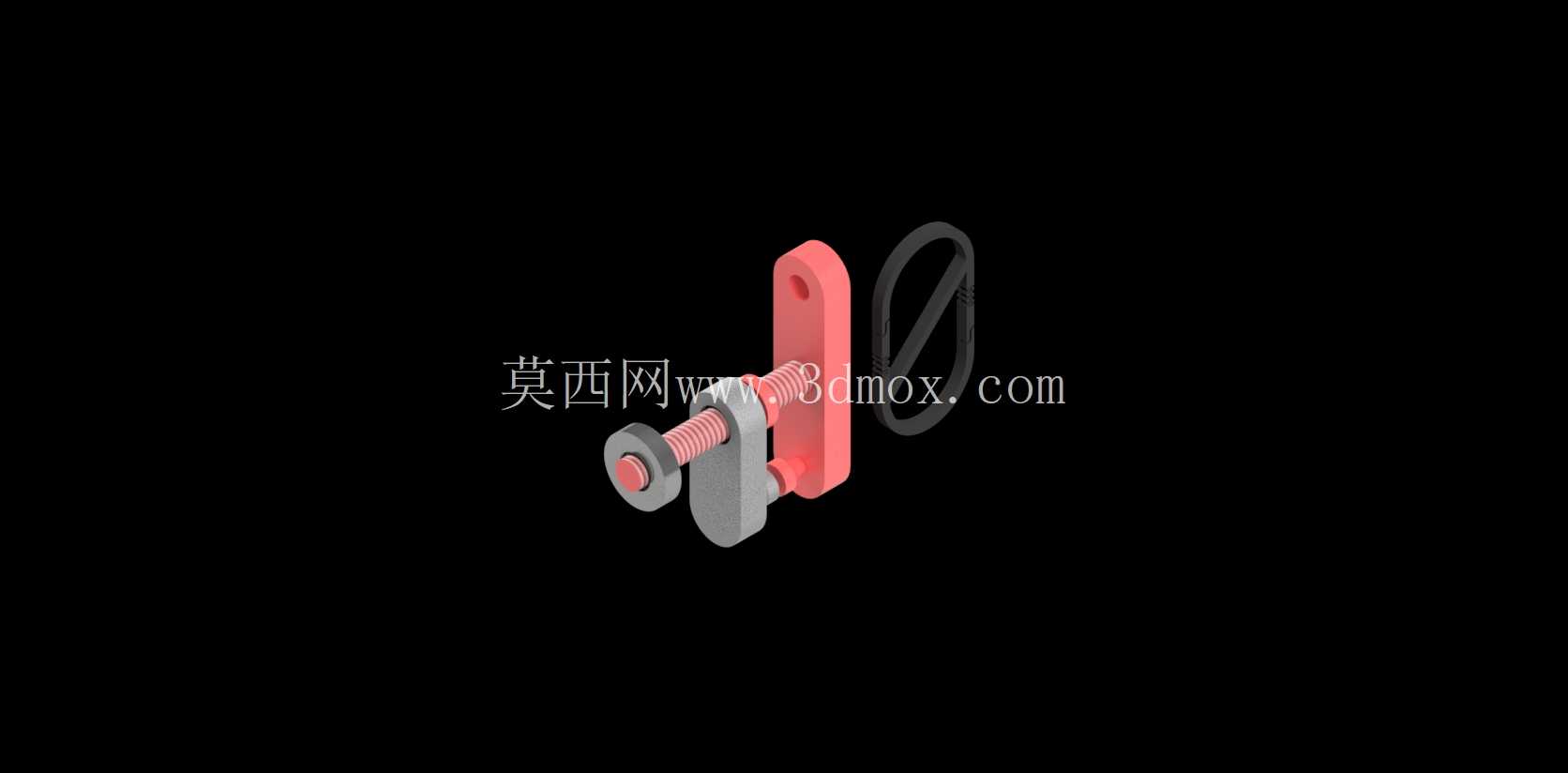

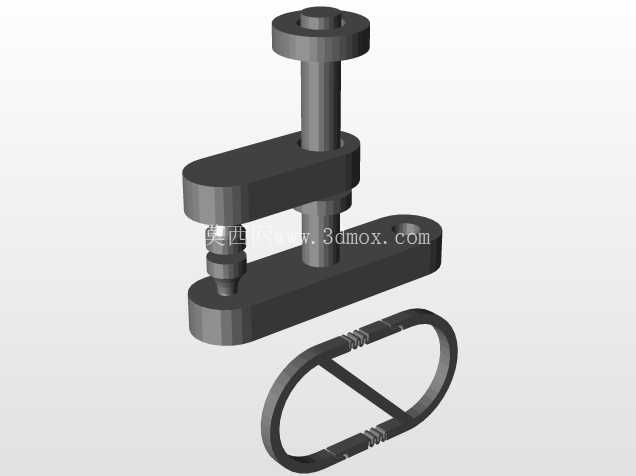

　　这套挂载式鞋夹结构，核心解决的是户外出行、运动参赛场景下的随身备用鞋收纳痛点——日常参与摔跤、球类、田径类户外活动时，备用鞋的携带一直是个容易被忽略的工程问题：直接塞入包内会挤占其他随身装备的存放空间，鞋体受挤压变形还会剐蹭包内其他物品，软质包体长期被硬质鞋体撑胀也会加速面料缝线处的疲劳损耗。这套结构采用夹体加挂载环的分体式设计思路，没有采用一体化注塑的廉价快挂方案，而是拆分出夹持基座、锁紧螺杆、压合端盖、S型挂载环四个独立功能部件，所有受力部位都做了等强度的壁厚优化，避免局部应力集中导致的部件断裂。

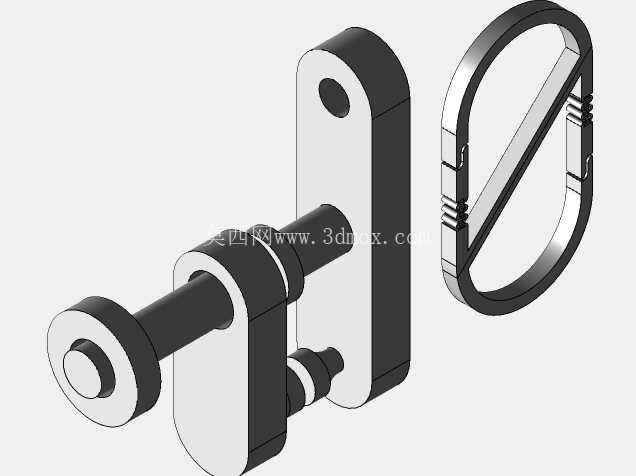

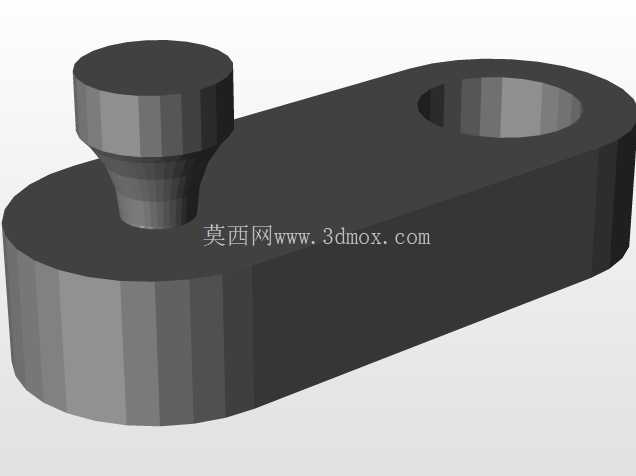

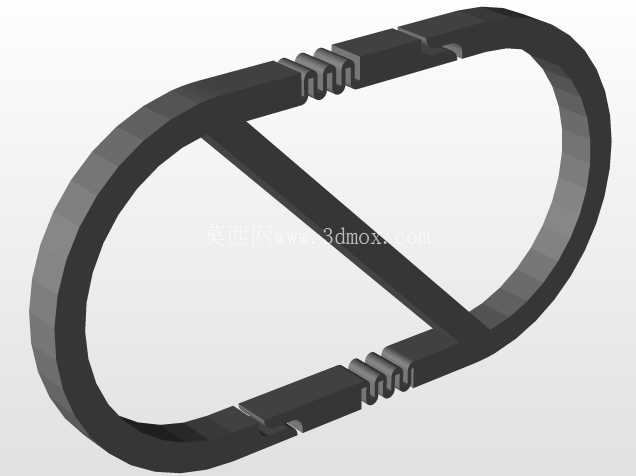

　　从实际安装边界来看，夹体的开合行程可以覆盖常规户外背包织带、腰带的厚度范围，锁紧螺杆采用大直径的滚花端头，不需要借助额外工具，徒手就能完成锁紧操作，压合端盖的接触面做了微凸的弧面处理，锁紧时不会因为压合面完全平行导致织带被压出不可逆的折痕，也能避免夹体在织带上出现横向滑移。挂载环部分采用闭合式的椭圆环结构，环体侧面预留了多道防滑齿槽，和夹体的连接轴做了间隙配合，挂载后环体可以绕连接轴自由转动，不会因为行走过程中的摆动对夹体产生额外的扭转力矩，环体中间的斜向加强筋既可以提升环体的整体抗形变能力，也能避免挂载的鞋帮在环体内出现大范围滑动导致的重心偏移。

　　实际使用时，不需要对背包做任何改装，先将夹体基座卡在背包外侧的提手或者织带上，旋紧螺杆完成夹体的固定，再用配套的绑带穿过鞋身的提拉环，将鞋子绑定在挂载环上即可，绑带的预留长度可以根据鞋型尺寸灵活调整，避免鞋子悬垂过长在行走时磕碰腿部或者周边障碍物。从结构受力的角度分析，夹体的基座采用L型的受力布局，螺杆的锁紧力垂直作用在织带表面，相比斜向锁紧的结构，垂直压合的方式可以在相同锁紧力矩下获得更大的静摩擦力，即便是在跑动、跳跃的动态载荷下，夹体也不会从织带上松脱。挂载环的连接轴位置做了轴肩限位，避免环体在受拉时从基座上脱出，环体的截面采用椭圆形的变截面设计，在挂载点受力最大的位置做了壁厚加厚处理，非受力位置适当减薄来控制整体重量，整套结构的总重量控制在百克级别，不会给户外出行增加额外的负重负担。和传统的网兜收纳、外挂绑带方案相比，这套夹体结构的安装和拆卸都不需要复杂的操作，单人次十秒内就能完成挂载或者取下，夹持结构不会对背包面料造成穿刺损伤，反复拆装也不会在织带上留下明显的压痕。针对不同鞋型的适配性，夹体的锁紧行程预留了足够的调节余量，不管是薄款的田径跑鞋还是厚底的户外登山鞋，都能通过调整绑带长度完成牢固固定，挂载后鞋子处于包体外侧的悬空位置，不会和包内的电子设备、换洗衣物产生接触，也能避免鞋上沾附的泥土、污渍弄脏包内其他物品。在结构细节的处理上，所有部件的棱边都做了R角倒圆处理，没有尖锐的毛刺棱角，不会在使用过程中勾刮衣物或者划伤皮肤，螺杆的螺纹段做了全牙设计，锁紧行程内没有空程，旋动过程中的阻尼感均匀，不会出现卡滞或者滑牙的问题。

　　从三维建模的角度来看，这套结构的所有配合面都采用了规则的拉伸、旋转特征，没有复杂的异形曲面，不管是3D打印打样还是开模量产都具备较好的工艺可行性，部件之间的配合公差按照通用五金件的精度等级设计，普通的FDM3D打印机就能完成整套结构的制作，不需要做额外的后期打磨修整。实际场景测试中，这套结构除了挂载鞋子之外，也可以用来外挂水杯、折叠登山杖、小型工具包等其他户外随身装备，夹体的锁紧力足够承载单只鞋重量三倍以上的静载荷，完全可以满足日常户外出行、短途参赛的挂载需求，不会出现行进过程中挂载物脱落的问题。
