自行车智能感应循环警示灯结构设计

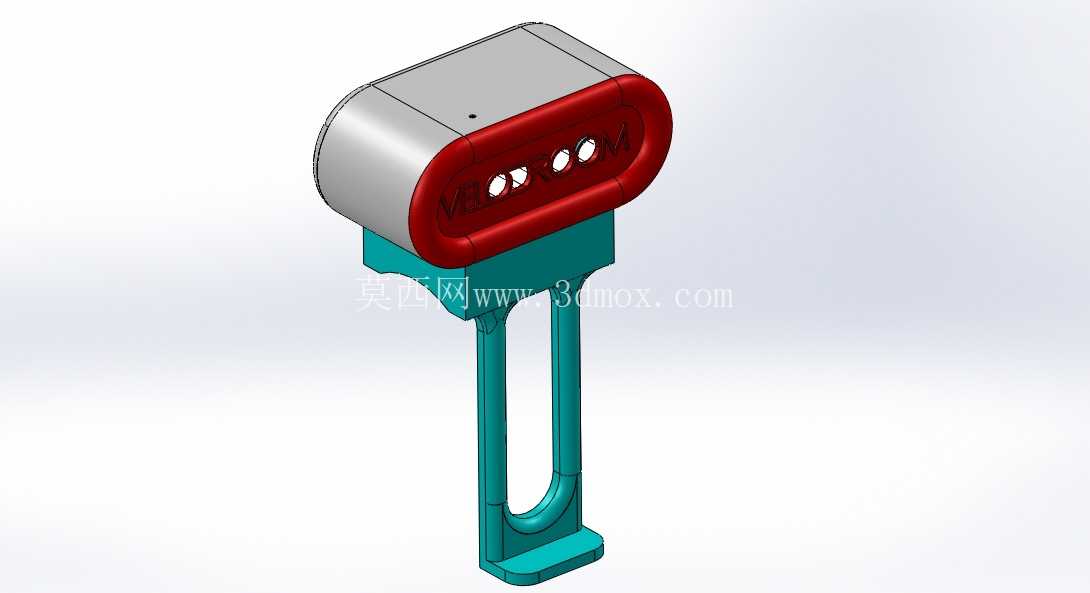

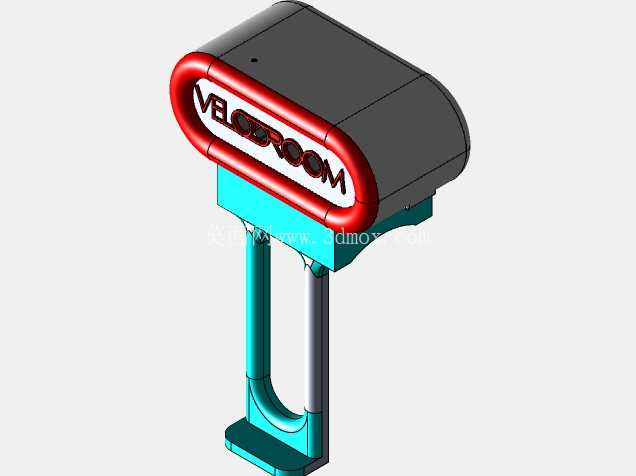

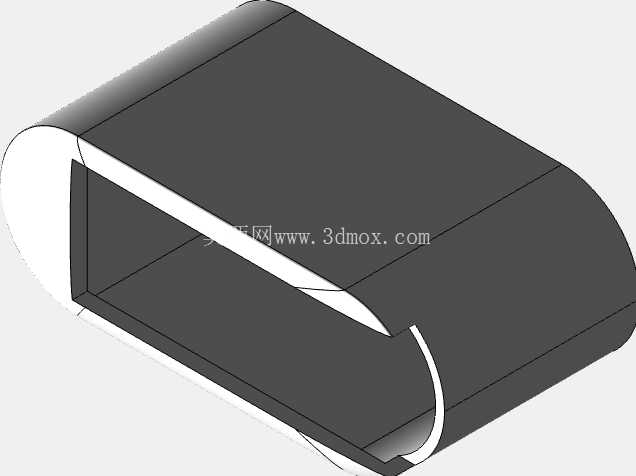

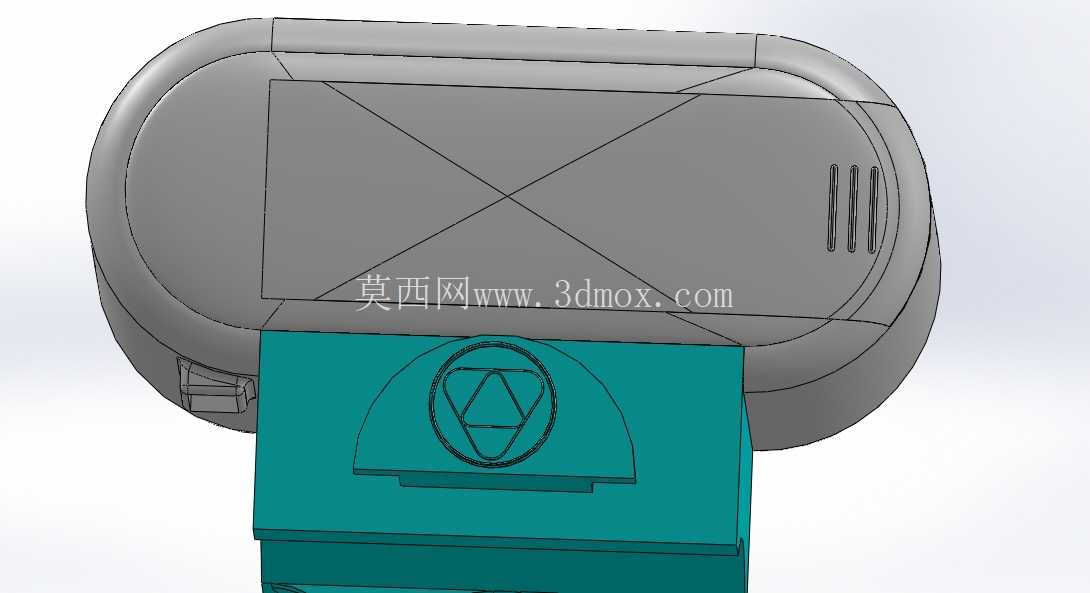

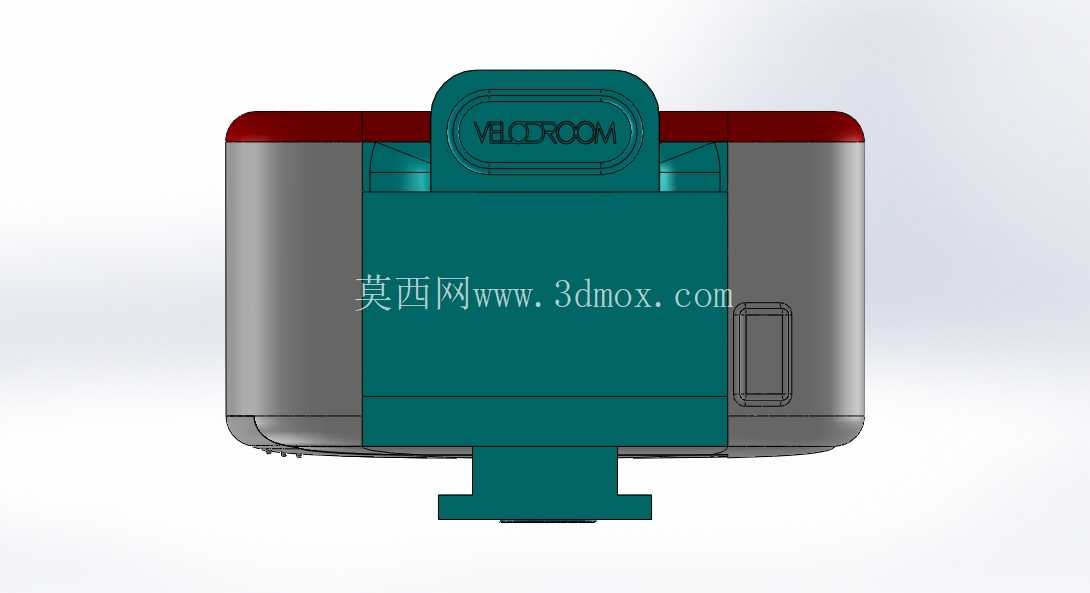

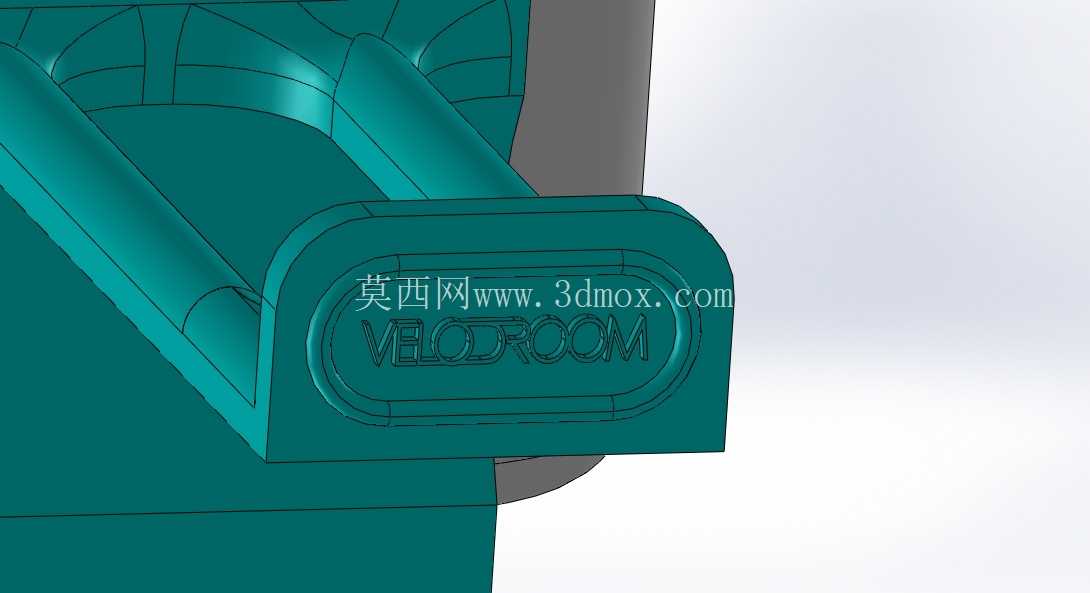

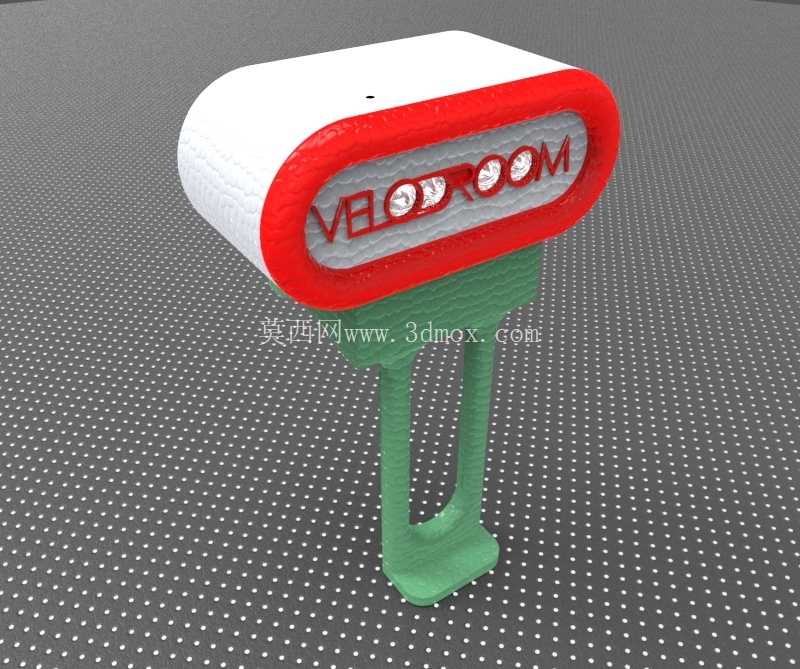

　　这款骑行警示照明装置的结构设计，核心围绕日常通勤、夜骑场景的实际使用痛点展开，在做三维结构排布时，首先要平衡的是安装适配性、功能可靠性与户外使用的耐用性。从安装结构来看，下方的U型夹装支架是核心安装边界，支架底部做了平面承托结构，U型开口的尺寸适配常规自行车车把、座管的标准管径范围，夹装接触面预留了软胶垫的安装槽位，既可以避免夹装时刮伤车漆或管材表面，也能在骑行颠簸时增大摩擦力，防止灯具移位甚至脱落，支架与上方灯体的连接部位做了角度调节的转轴结构预留，用户可以根据安装位置的不同，调整灯头的照射角度，满足前向照明或者尾部警示的不同朝向需求。灯体的主体结构分为三个功能仓，上部的银灰色舱体是主控与电池仓，做了圆弧过渡的柱形结构，一方面是降低骑行过程中的风阻，另一方面圆弧外壳的结构强度更高，在遇到意外磕碰时能更好地分散冲击力，保护内部的电路与电池组件，这个舱体的密封结构做了周向的密封圈槽设计，满足日常户外使用的防泼溅需求，应对骑行途中遇到的小雨、路面溅水完全足够，不需要做过高的防水等级徒增成本与结构复杂度。

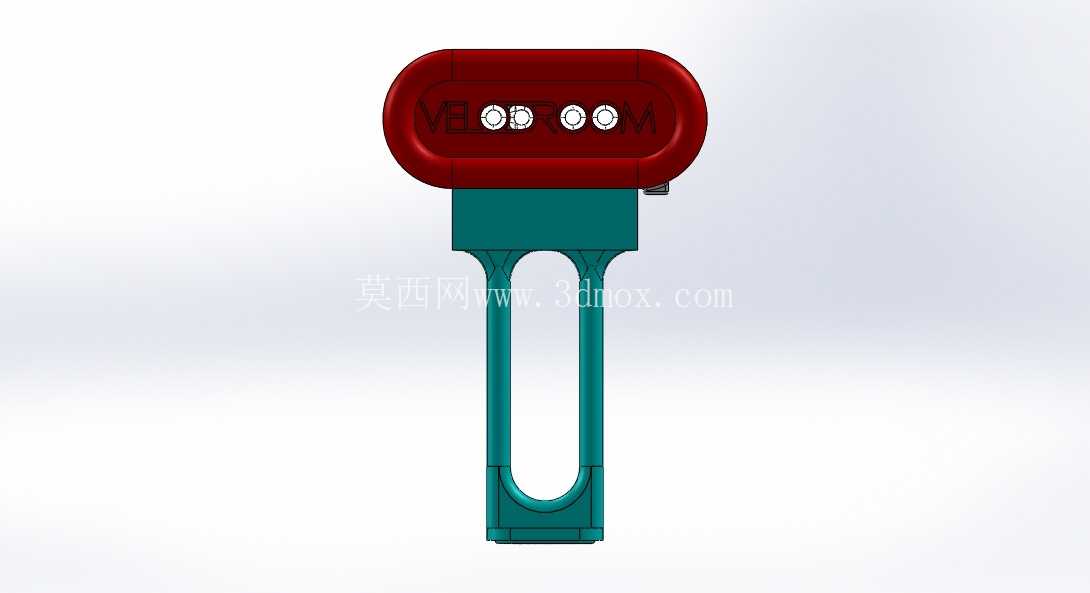

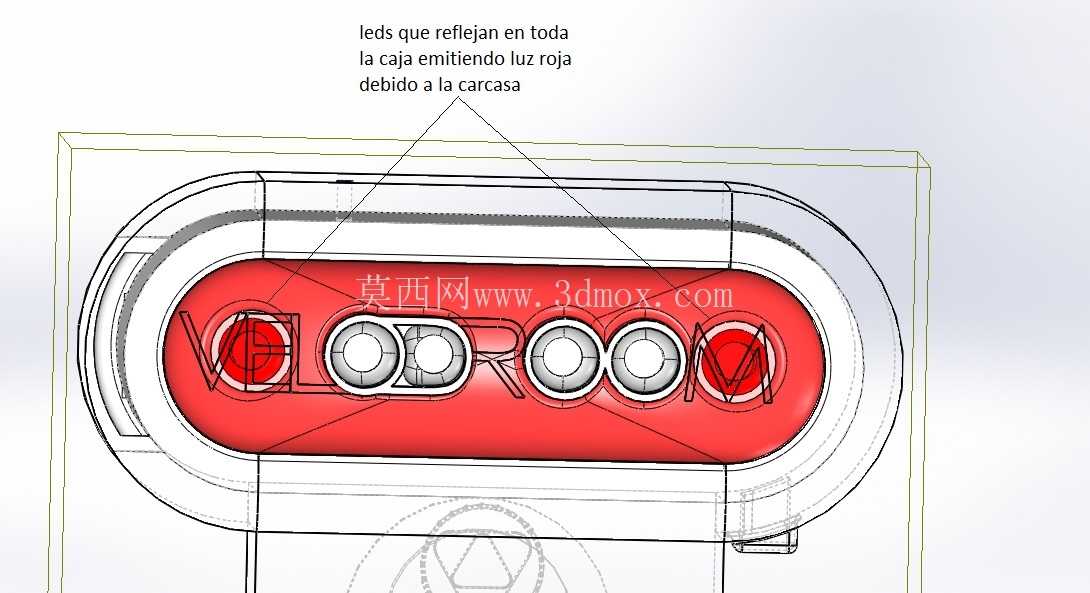

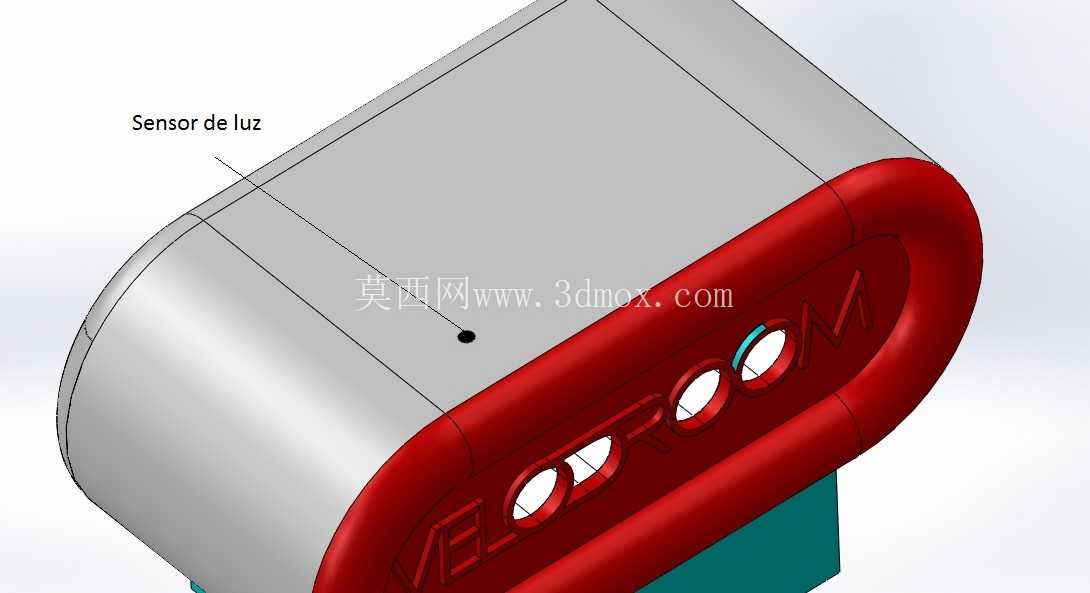

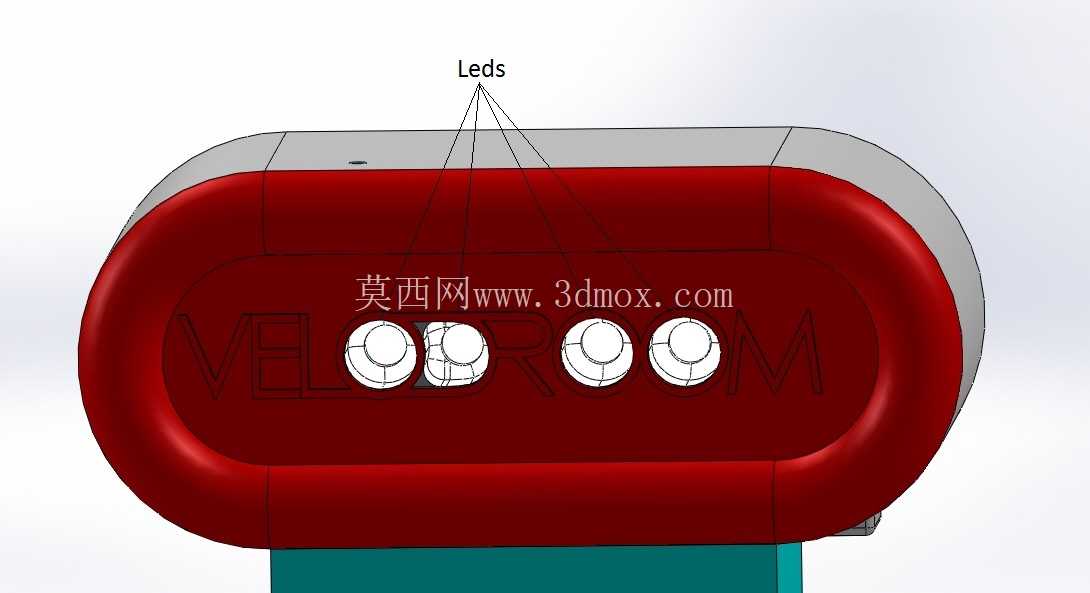

　　前端的红色椭圆形舱体是发光与传感器集成仓，三个并排的透光孔对应内部的LED灯珠排布，这种横向排布的灯组在点亮时能形成更宽的可视角度，无论是对向的行人、车辆，还是侧方的来车都能清晰识别到灯光信号，透光孔采用内凹设计，避免透明镜片直接突出在外，降低日常放置、骑行时被刮花的概率，光线传感器就集成在这个舱体的边缘位置，不会被灯体自身结构遮挡，能准确感知环境光线的变化，自动切换日间、夜间的灯光模式，避免手动切换的繁琐。

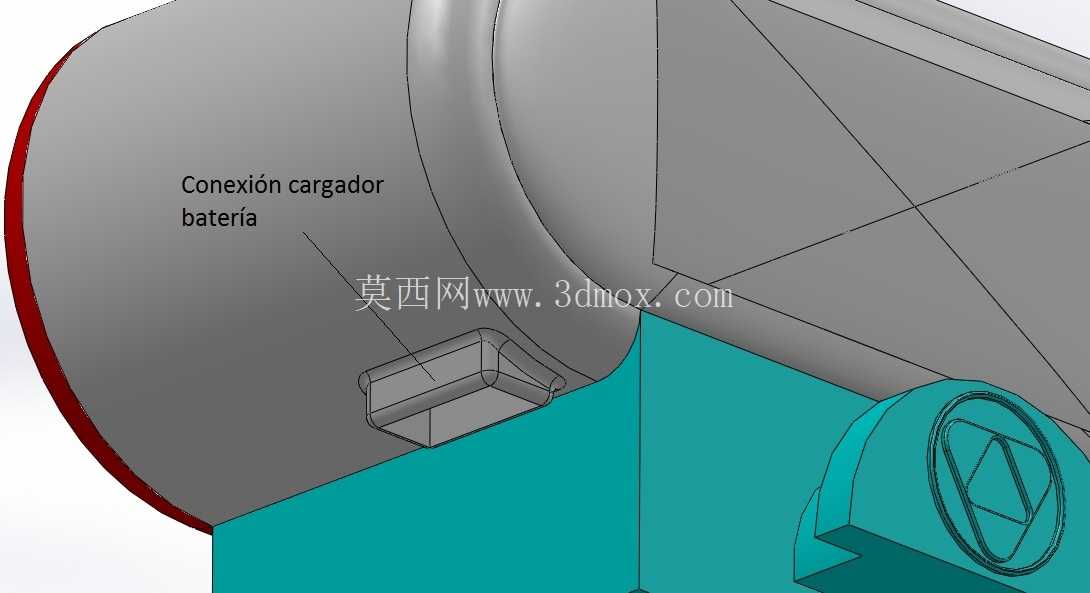

　　灯体内部的加速度传感器模块固定在主控PCB的中心位置，尽可能远离外壳的安装连接点，减少骑行过程中持续振动带来的误触发，传感器可以识别车辆的运动状态，在车辆静止一段时间后自动降低灯光亮度或者进入休眠状态，节省电池电量，当检测到车辆开始移动时又能自动唤醒点亮，不需要额外的手动开关操作。供电部分采用内置可充电电池，充电接口做了隐藏式的防水胶塞设计，充电时不需要拆卸整个灯体，直接掀开胶塞就能连接充电线，这种设计相比需要拆卸电池充电的结构，日常使用的便捷性更高，也减少了频繁拆卸带来的结构松动风险。

　　整体外形尺寸控制得比较紧凑，灯体主体的长度不到十厘米，安装后不会在车把或者座管位置突出过多，避免骑行过程中勾到背包、衣物，也不会影响车把上其他配件比如码表、车铃的安装空间。在做结构建模的时候，所有的连接卡扣都做了导向斜角设计，方便生产组装时的快速对位，壳体的壁厚控制在均匀的1.8毫米，既保证足够的结构强度，也不会因为壁厚不均导致注塑生产时出现缩痕、翘曲的问题，内部的筋位排布一方面用来固定PCB与电池，另一方面也能增强壳体的抗冲击能力，即使从一米左右的高度意外跌落，也不会出现壳体开裂、内部组件移位的问题。
