可3D打印自制四旋翼飞行载具结构设计

这款四旋翼飞行载具的结构设计，核心面向个人DIY制作场景，所有非标准结构件均可通过桌面级FDM3D打印机完成加工，无需开模或复杂机加工工序，适配个人爱好者、小型创客团队的小批量制作需求。从实际应用场景来看，该结构可搭载轻量化航拍模块、小型环境监测传感器，完成短距离低空巡查、户外航拍摄影、小范围环境数据采集等任务，机架的载荷冗余设计预留了150g的设备安装余量，可根据实际使用需求更换不同功能的挂载模块。

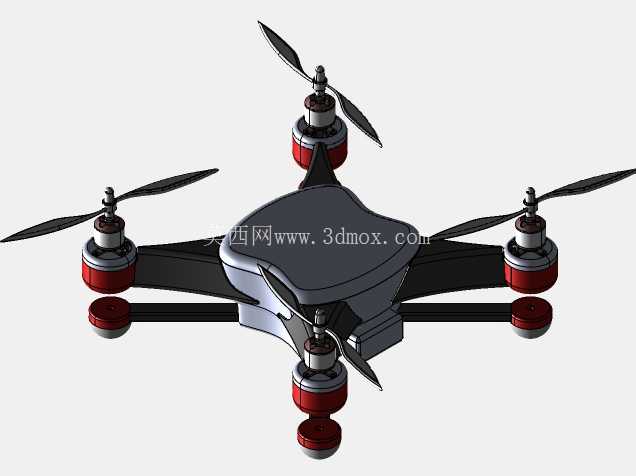

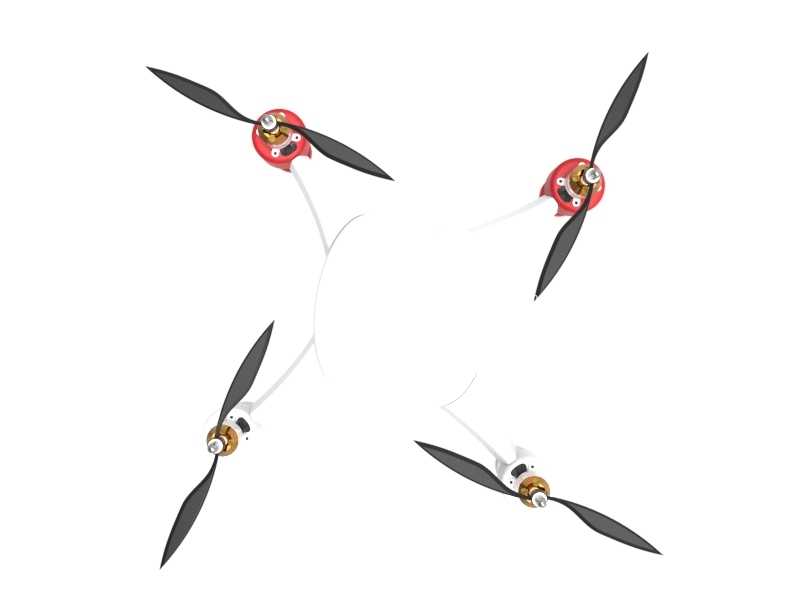

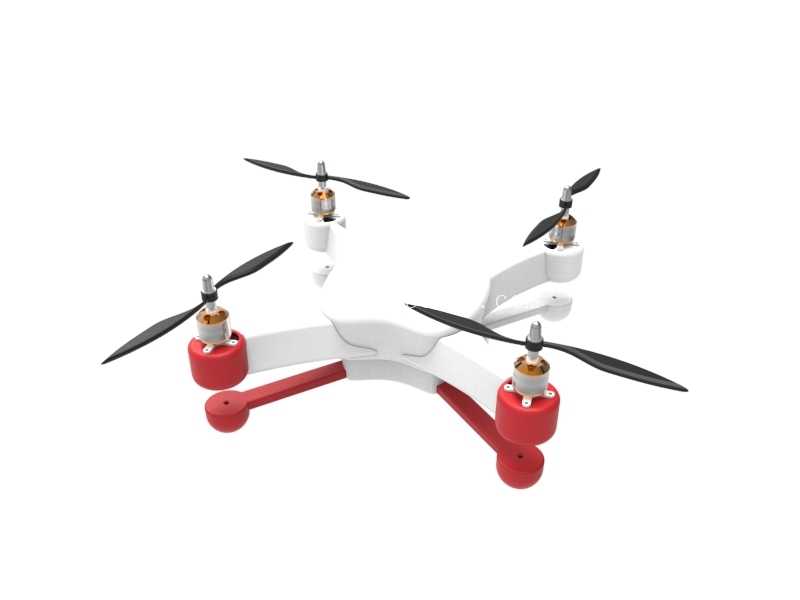

设计阶段优先考虑了3D打印工艺的成型特性，所有结构件均做了最小壁厚1.8mm的加强处理，避免打印过程中出现翘曲、填充不足的问题，同时针对旋翼安装位、机臂衔接处做了圆角过渡处理，减少打印支撑的使用量，降低后期打磨修整的工作量。机臂采用对称式X型布局，四个旋翼的安装中心距控制在220mm，相邻旋翼的旋转平面间距预留了35mm的安全间隙，可有效避免高速旋转时的桨叶干涉问题，同时该尺寸的机架对角线长度控制在330mm，兼顾了飞行稳定性与便携性，日常收纳时无需拆卸机臂即可放入常规尺寸的双肩背包侧袋。

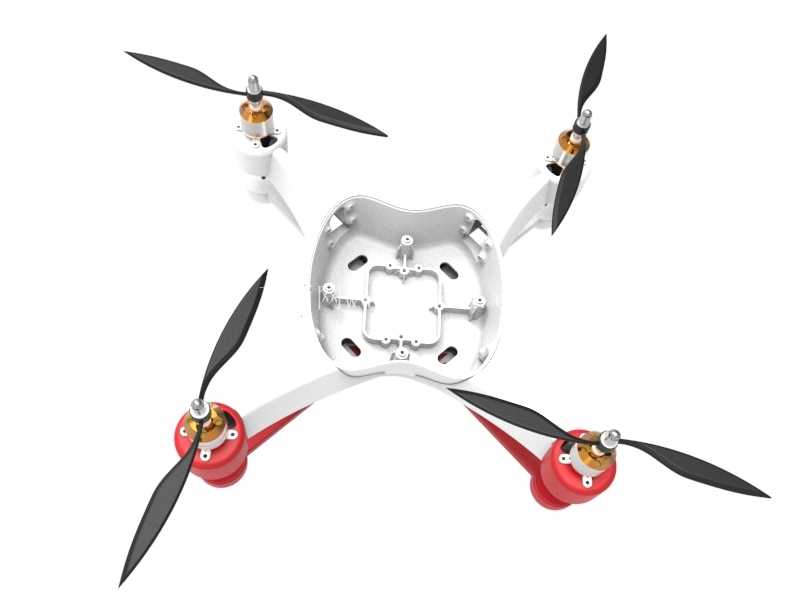

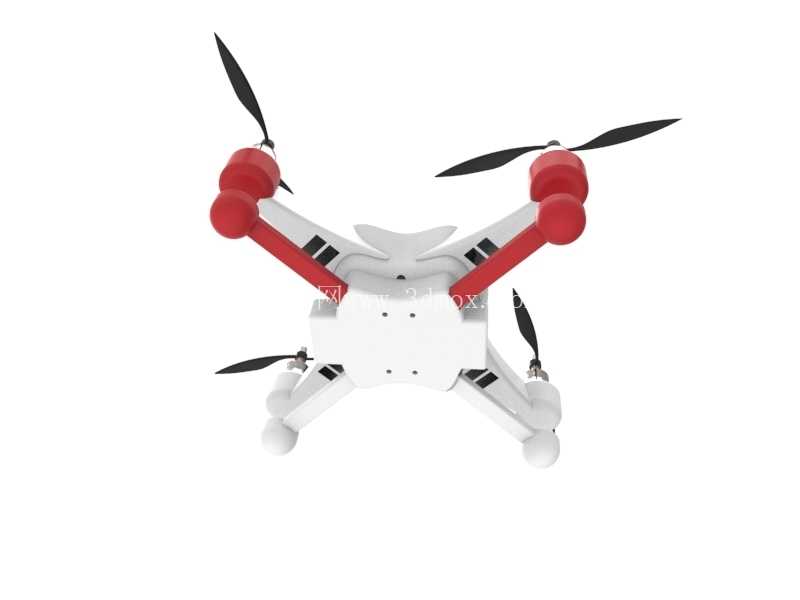

机架主体分为中心载荷舱、四个一体式机臂、起落架三个核心部分，中心载荷舱的内部预留了35mm×45mm×20mm的安装空间，可容纳常规规格的飞控板、电调、锂电池组，舱体侧壁预留了走线槽位，可将电源线、信号线规整收纳在舱体内部，避免飞行过程中线材晃动干扰旋翼气流，同时减少线材外露带来的勾挂风险。起落架采用弧形缓冲结构，底部接触端做了加宽处理，降落时可分散冲击载荷，减少硬着陆对中心舱内电子元件的震动影响，起落架与机臂的衔接处采用卡扣式设计，无需额外螺丝即可完成快速拆装，若出现降落损坏可单独打印更换单个起落架部件，无需替换整个机架。

旋翼安装位设计了标准的电机安装孔位，适配2204、2205系列常用航模无刷电机，安装平面做了0.2mm的下沉定位台，可保证电机安装后的同轴度，减少高速旋转时的震动偏移。机臂与中心舱的衔接处做了三角加强筋结构，在不额外增加整体重量的前提下，将机臂的结构强度提升40%以上，可承受飞行过程中急转、升降带来的侧向载荷，避免机臂出现形变断裂的问题。整体结构的打印材料推荐使用PLA+材质，在常规室内环境下使用可满足结构强度需求，若需在高温户外环境使用，可更换为PETG材料打印，无需修改结构参数即可直接适配。

从安装边界来看，中心舱顶部预留了通用的相机安装螺孔，适配市面上多数轻量化运动相机的快装底座，舱体底部可扩展挂载小型投放机构或者LED夜航灯，所有扩展安装位均不超出旋翼的旋转投影范围，不会对飞行姿态控制造成额外干扰。整机装配仅需M2、M3两种规格的标准螺丝，无需特殊定制紧固件，个人制作者可快速完成整机组装，装配完成后整机重心落在中心舱的几何中心位置，无需额外调整配重即可满足飞控的初始校准要求。
