汽车发动机进气系统褶皱式空气滤芯

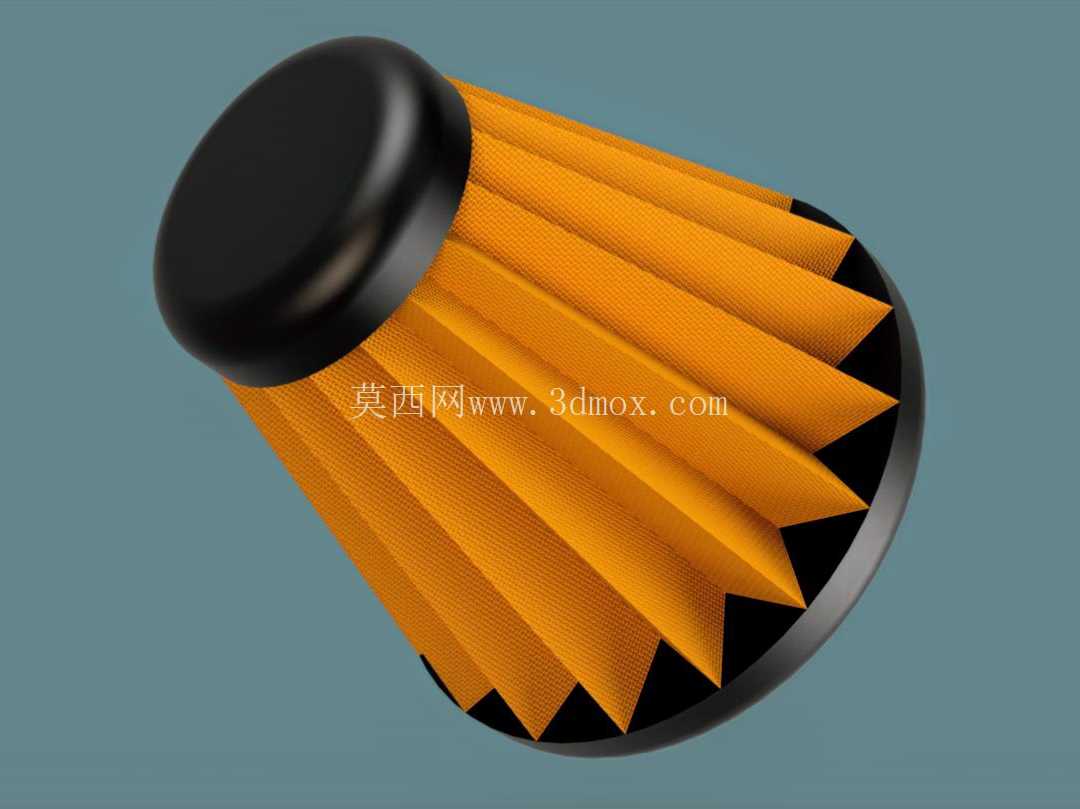

　　在燃油车辆的进气系统设计中，空气滤芯是直接决定发动机运行寿命与工况稳定性的核心部件，其安装位置位于进气道与节气门之间的空滤总成壳体内，所有进入气缸参与燃烧的空气都必须经过该部件的过滤处理。这款褶皱式空气滤芯采用径向折叠的滤材排布结构，橙色滤材部分为经过浸渍处理的过滤纤维，通过连续的三角褶皱结构在有限的圆柱安装空间内最大化拓展有效过滤面积，相比同外径的平面滤材结构，过滤面积可提升6-8倍，在保证过滤精度的同时尽可能降低进气阻力，避免因进气量不足导致的空燃比失衡、动力输出下降问题。

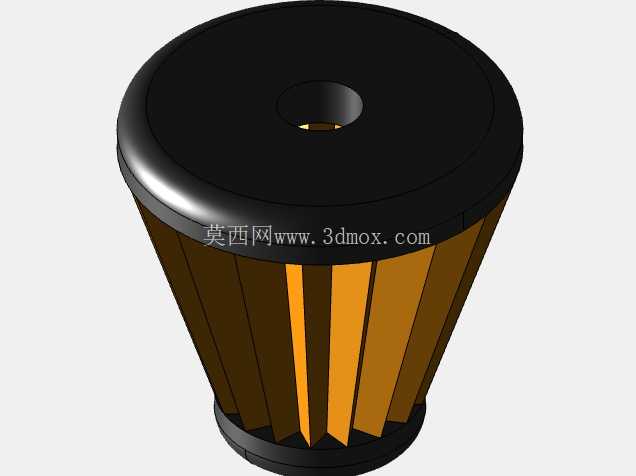

　　滤芯两端的黑色结构为一体成型的密封端盖，上端为封闭的圆弧顶盖，下端为带安装定位槽的密封底座，端盖与滤材的衔接处采用密封胶粘接固化，完全阻断未经过滤的空气从侧边缝隙短路进入进气道的路径，端盖的外径尺寸与空滤壳体的安装腔内径匹配，装配时仅需对准壳体定位槽放入即可，依靠端盖的橡胶密封层与壳体贴合实现径向密封，无需额外加装密封垫片。从实际工况适配来看，这类滤芯主要适配小排量自然吸气发动机的进气系统，可有效拦截空气中粒径10μm以上的沙尘、碎屑、轮胎磨损颗粒、花粉等杂质，避免硬质颗粒进入气缸造成活塞环、缸壁的磨粒磨损，长期使用中可将发动机早期磨损概率降低70%以上。

　　设计过程中需要重点平衡三个核心参数：首先是过滤精度，滤材的纤维孔径需要控制在合理区间，既要保证对有害颗粒的拦截效率，又不能因为孔径过小导致高转速下进气阻力陡增；其次是容尘量，褶皱的折高、折间距需要经过计算，折间距过小会导致灰尘快速堵塞褶皱间隙，缩短保养周期，折间距过大则会浪费壳体内部空间，无法最大化利用过滤面积；最后是结构强度，滤材的折叠定型需要保证在整个保养周期内不会出现倒伏、粘连，端盖的粘接强度需要承受进气负压的反复抽吸，不会出现脱胶开裂导致的过滤失效。

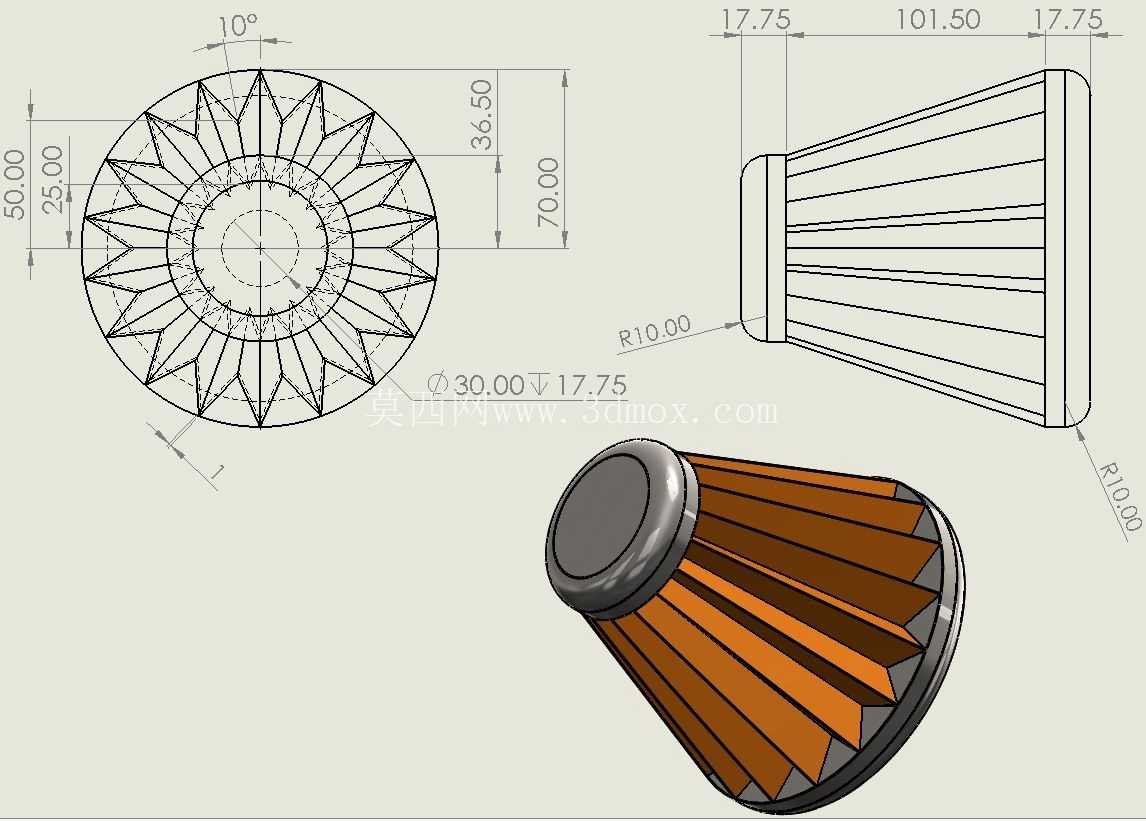

　　安装边界方面，该滤芯为圆柱式结构，整体外径与空滤壳体的安装腔保持0.5-1mm的装配间隙，高度方向预留2-3mm的压缩量，保证端盖在壳体闭合后能被适度压紧，避免车辆行驶过程中滤芯出现窜动。在日常运维场景中，这类滤芯属于定期更换的损耗件，当滤材表面附着的灰尘导致进气阻力达到设定阈值时，就需要进行更换，不可通过吹洗反复使用，因为高压气体会破坏滤材的纤维结构，导致过滤精度下降，大颗粒杂质直接进入发动机造成不可逆损伤。从建模角度来看，该模型完整还原了滤材的褶皱细节、端盖的圆弧过渡与安装定位结构，可直接用于空滤总成的装配干涉校验、进气系统流场仿真分析的几何模型输入，也可作为汽车维修教学、配件展示的三维演示素材，建模过程中对褶皱的阵列参数、端盖的密封唇结构都做了符合工程实际的还原，没有过度简化影响结构真实性的细节处理。
