适配车把安装的佳明码表固定支撑结构

日常户外骑行场景中，骑行者往往需要在车把区域固定码表设备，用于实时查看速度、里程、心率、导航路径等骑行数据，传统的码表支架多采用一体注塑成型结构，适配性局限较大，面对不同管径的车把、不同安装角度的使用需求时，往往需要搭配多组调节垫片，不仅安装步骤繁琐，长期户外颠簸使用还容易出现固定松动、码表脱落的问题。这款针对佳明码表设计的车把安装支撑结构，从实际骑行的使用痛点出发，采用两部分分体粘合的结构方案，完全适配3D打印的加工成型逻辑，不需要复杂的模具投入，小批量定制或者个人自制都能轻松实现。

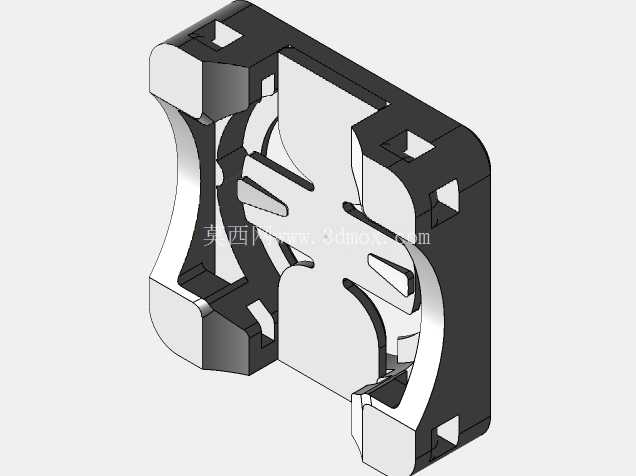

从结构设计逻辑来看，整个支撑件没有采用传统的全包式抱紧结构，而是在与车把接触的两侧设计了内凹的弧形贴合面，弧形面的曲率经过多轮适配调整，能够匹配市面主流直径的公路车、山地车把立与横把区域，安装时不需要额外的绑带穿过复杂的镂空结构，依靠弧形面与车把表面的静摩擦力，搭配常规的扎带或者橡胶圈就能完成固定，安装位置可以根据骑行者的观看习惯，灵活选择车把居中、侧置等不同位置，不会遮挡车把上的变速、刹车操控部件。支撑件与码表接触的卡合区域，做了对应佳明码表底座的卡扣卡槽结构，卡槽的预留间隙经过反复校核，既能够保证码表卡入后不会在颠簸路面出现松脱，也能让骑行者在需要取下码表时，不需要施加过大的按压力度就能完成拆卸，避免长期反复插拔造成卡扣结构的磨损断裂。

考虑到3D打印工艺的成型特点，整个结构的壁厚做了均匀化处理，相邻壁厚差控制在0.5mm以内，避免打印过程中因为冷却速率不一致出现翘曲变形，所有的棱角位置都做了R1以上的圆角过渡，既能够减少打印过程中的支撑材料用量，也能避免安装使用过程中尖锐棱角划伤骑行者的手部或者刮蹭骑行服。结构上的多处镂空设计，一方面是为了尽可能降低整个支撑件的自重，减少车把区域的额外负重，避免骑行过程中因为车头重量增加影响操控灵活性，另一方面这些镂空槽也可以作为扎带的穿设位，不需要额外设计独立的绑带穿孔，进一步简化了结构的复杂程度。需要注意的是，两部分结构粘合完成后，内部的嵌件需要旋转到对应卡位才能完成最终的装配，这个设计细节是为了让粘合面不需要承受码表安装后的剪切力，所有的载荷都通过嵌件的卡位结构传递到两侧的支撑主体上，大幅提升粘合位置的结构强度，避免长期使用出现粘合面开裂的问题。

从安装边界尺寸来看，整个支撑件的横向宽度控制在50mm以内，纵向高度不超过35mm，安装后突出车把表面的高度不到20mm，不会在骑行过程中形成过大的风阻，也不会因为突出尺寸过大，在意外摔车时直接撞击码表造成设备损坏。结构上的加强筋布局完全顺着载荷传递的方向设置，在码表卡合位置与车把贴合位置的连接处，做了渐变式的加厚处理，既保证了整个支撑件的结构刚性，在承受码表重量以及路面颠簸带来的冲击载荷时不会出现断裂变形，也不会因为不必要的材料冗余增加整体重量。针对户外使用的场景，整个结构没有设计容易积水的封闭凹槽，雨天骑行时雨水可以顺着镂空位置直接排出，不会在结构内部积存造成连接件生锈或者打印材料长期被水浸泡加速老化。
