FRC竞赛机器人转向驱动轮组模块

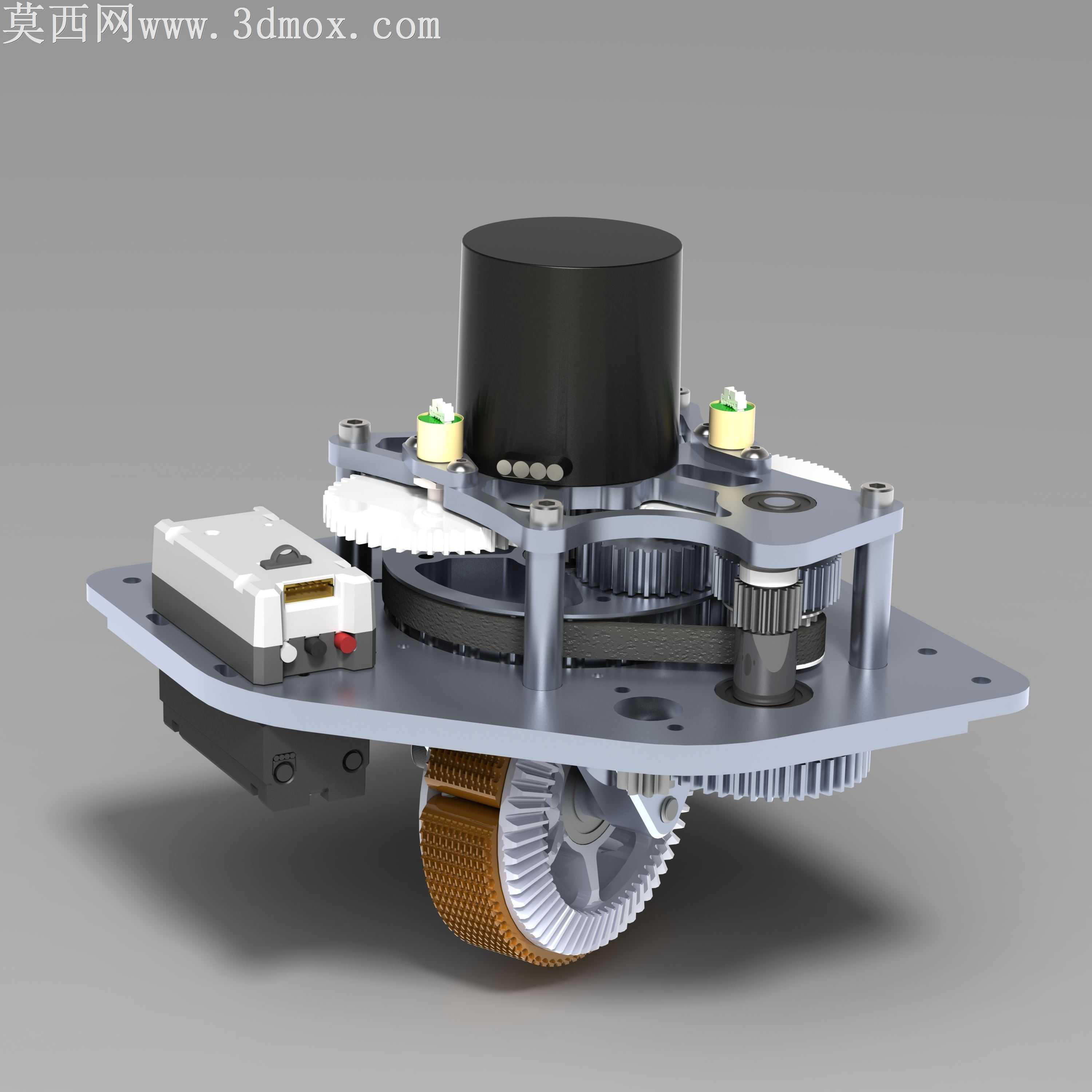

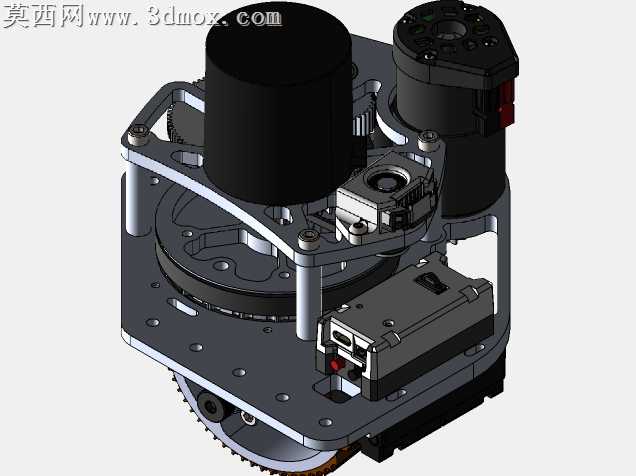

该作品为FRC竞赛用机器人转向驱动轮组三维建模成果，建模过程严格遵循机械设计规范，在主流三维CAD软件中完成全参数化零件建模与虚拟装配，完整还原了轮组模块的全部结构细节。建模阶段首先完成核心传动零件的参数绘制：针对8:1减速比的NEO驱动马达，精准绘制马达安装位、输出轴与一级减速齿轮的配合公差，还原驱动动力从马达输出到行走轮的完整传递路径；针对42:1减速比的775pro方位控制马达，完成方位控制齿轮组、回转支撑结构的建模，确保转向动作的传动精度符合竞赛机器人的响应要求。渲染阶段采用写实级材质参数配置：大尺寸铝制锥齿轮赋予阳极氧化涂层材质，调整金属粗糙度参数还原聚四氟乙烯涂层的低摩擦哑光质感，小尺寸黄铜锥齿轮赋予黄铜金属材质，还原铜质零件的温润金属光泽与加工纹理；安装基板采用阳极氧化铝材质，行走轮的橡胶胎面设置凹凸防滑纹理材质，电子元器件部分分别赋予工程塑料、接线端子金属、按钮标识色等对应材质，搭配柔和的工业产品布光方案，清晰呈现模块的层级装配关系与零件细节。结构设计上参考成熟的Mark1转弯驱动模块布局，将驱动马达、转向马达、减速齿轮组、回转支撑、行走轮集成在同一块安装基板上，通过分层布局压缩模块整体高度，齿轮啮合位置预留合理的装配间隙，安装基板上预留标准化安装孔位，可直接适配FRC竞赛机器人的通用安装框架，两个定制加工的锥齿轮分别承担转向动力的换向传递，确保转向动作的传动效率与定位精度，整体结构紧凑，动力传递路径清晰，兼顾竞赛场景下的高负载需求与快速转向响应要求。
