双工位连续射箭自动化执行装置结构

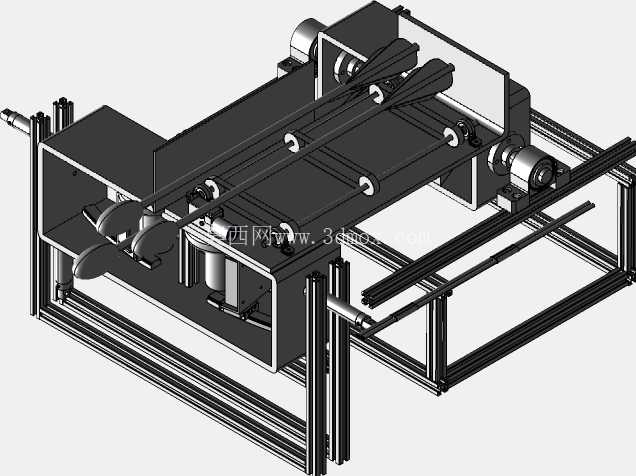

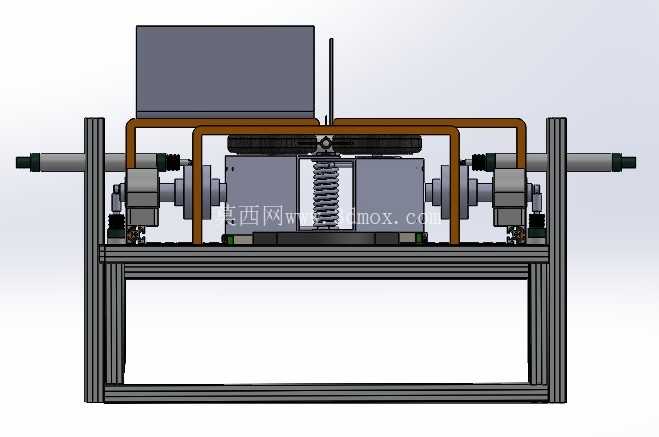

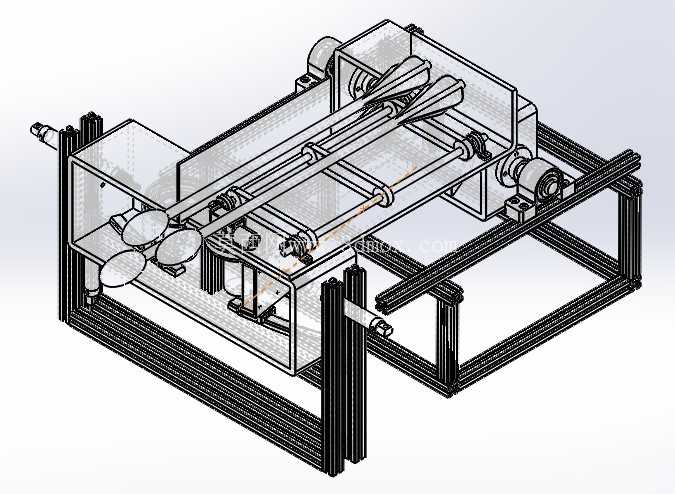

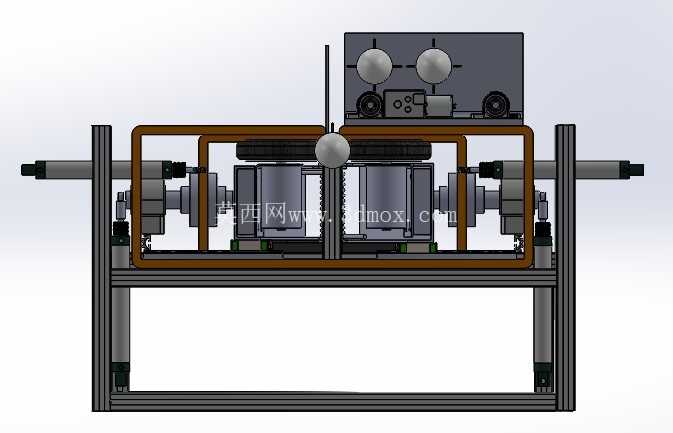

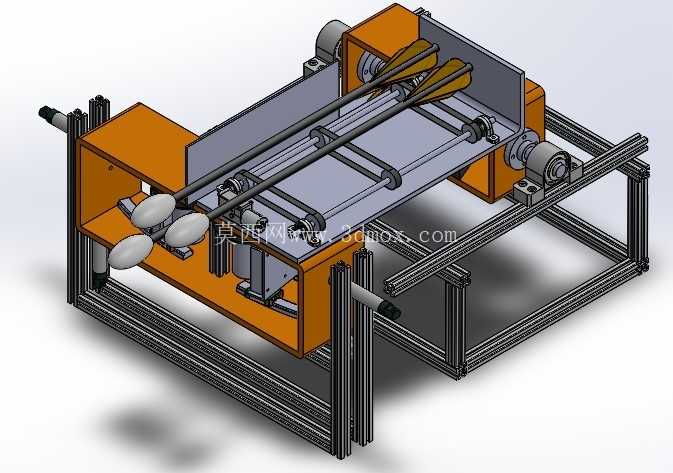

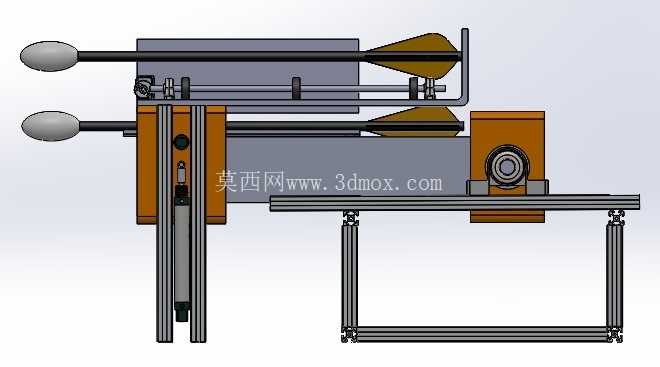

　　这套自动射箭执行机构的设计初衷，是面向体育训练器材自动化改造、科普展演互动装置、特种作业远程投射场景的需求开发，区别于传统手动操作的射箭器材，整套结构通过标准化铝型材搭建承载框架，将箭矢上料、拉弦蓄能、瞄准校准、释放发射的全流程动作整合为自动化执行逻辑，无需人工直接接触弓弦与箭矢即可完成连续发射作业。从结构布局来看，整套装置采用双层框架设计，下层铝型材机架预留了足够的安装固定孔位，可直接适配桌面安装、移动载具搭载等不同部署场景，安装边界的长宽尺寸控制在常规实训操作台的承载范围内，无需额外拓展安装空间即可完成部署；上层为核心执行单元，对称布置两组发射工位，可实现交替连续发射，有效降低单组弓弦的疲劳损耗，同时提升单位时间内的发射频次。

　　在功能实现逻辑上，设计阶段摒弃了复杂的定制化加工零件，绝大多数传动、承载部件均采用工业标准件，拉弦动作通过直线导轨搭配滑动拨块实现，拨块的行程可根据不同磅数的弓弦、不同长度的箭矢进行灵活调整，适配多种规格的射箭器材改装需求；箭矢定位槽采用敞口式设计，既可以配合自动上料机构实现连续供箭，也可在手动补料场景下快速完成箭矢装填，适配不同的使用场景需求。考虑到实际使用中的安全防护需求，发射工位的两侧设置了透明防护挡板，既不会遮挡发射方向的观测视线，也能避免弓弦断裂、箭矢偏移造成的侧向安全风险；机架底部预留了标准传感器安装位，可根据实际需求加装激光瞄准模块、距离检测模块，配合电控系统实现自动瞄准、定距发射的拓展功能。

　　从结构设计的合理性角度来看，整套机构的受力点均布置在铝型材框架的型材连接节点位置，拉弦过程中产生的反向拉力可直接通过型材传导至整个机架，不会出现局部应力集中导致的结构变形；所有转动副位置均预留了润滑注油孔，日常维护时无需拆解结构即可完成保养作业，适配长时间连续运行的使用需求。不同于娱乐类的投射玩具结构，这套装置在设计时充分考虑了工业场景下的可靠性要求，所有滑动部件均采用耐磨材质衬套，即使在高频次发射的工况下，也能保证拉弦行程的一致性，确保发射精度的稳定；发射触发机构采用机械式锁止释放结构，相比电磁触发结构具备更高的可靠性，不会因为电压波动、信号干扰出现误触发的问题，大幅提升使用过程中的安全性。

　　在实际应用场景中，这套结构既可以作为高校机械专业的实训教学案例，帮助学生理解直线传动、机构锁止、机架受力分析的相关知识点，也可以经过防护改装后应用于体育训练中的自动陪练场景，通过调整发射频率、箭矢初速模拟不同的射箭节奏，为运动员提供稳定的训练辅助；还可搭载在移动巡检平台上，用于特殊场景下的缆绳投射、牵引绳架设作业，替代人工完成高危环境下的投射作业。整套结构的建模过程严格按照实际装配约束搭建，所有配合间隙均符合机械加工的实际公差要求，不存在干涉问题，可直接导出工程图用于零件加工与装配调试，框架采用的工业铝型材均为市面通用规格，连接角码、紧固件也全部采用标准件，加工组装时无需定制特殊工装，普通的机加工车间即可完成整套装置的制作与调试。
