笼式板式网球拍结构三维设计

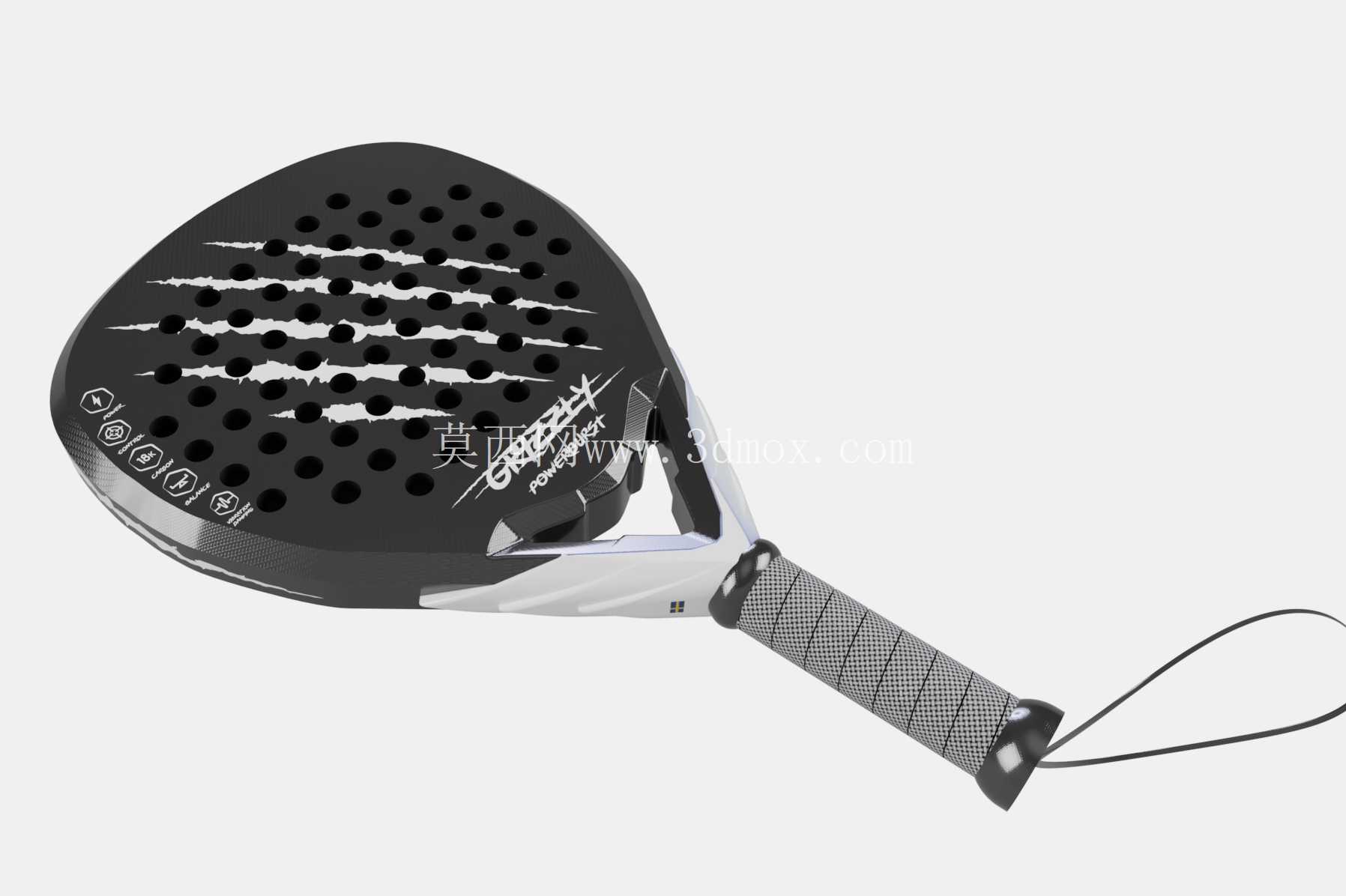

　　本次呈现的板式网球拍三维结构，针对笼式板式网球运动的实际使用场景做了全维度的结构适配，区别于传统网球拍的细长框架结构，该拍体整体采用宽幅水滴形拍面设计，拍头区域做了圆弧收边处理，能够在近身截击、低位救球时减少拍框与场地地面、围网的剐蹭概率，适配板式网球多在封闭围网场地内开展、击球动作幅度偏小、多近身对抗的运动特性。从结构功能层面来看，拍面区域均匀排布的圆形通孔并非简单的减重设计，孔位的排布密度从拍面中心向边缘做梯度调整，中心击球区的孔位间距控制在8mm左右，能够保证击球时拍面的弹性反馈均匀，边缘区域孔位间距收窄至5mm，在降低整体拍重的同时，不会削弱拍框的结构抗扭强度，避免大力挥拍时拍面出现形变偏移。

　　拍框与握把的衔接区域做了三角过渡结构，内置的加强筋从拍框两侧延伸至握把根部，能够将击球时的冲击力均匀分散到整个拍体，避免应力集中在衔接位置导致的拍体断裂问题。握把部分采用了等截面多边形设计，表面的网格纹理做了0.3mm的凸起处理，能够在运动员手部出汗的情况下依然保持足够的握持摩擦力，握把末端做了直径略大于握把主体的挡边结构，能够防止大力挥拍时球拍从手中滑脱，配套的腕带结构从握把末端的穿绳孔引出，长度适配成年人手腕围度，使用时套在手腕上可进一步避免球拍脱手飞出造成的运动损伤。

　　从设计思路上看，整个拍体的建模过程优先保证了结构的可制造性，拍面与拍框采用一体化成型的结构逻辑，没有多余的拼接缝隙，后续开模生产时可直接采用一体注塑加碳纤维包覆的工艺实现，不需要额外做拼接结构的二次装配。尺寸边界方面，整拍长度控制在455mm，符合板式网球赛事对器材尺寸的规范要求，拍面最宽处为260mm，握把直径为28mm，能够适配大多数成年使用者的握持手型，拍体整体厚度从拍头位置的38mm向握把方向逐步收窄至22mm，重心位置落在距离握把末端130mm的位置，这个重心配比能够兼顾挥拍的灵活性与击球的力量传递效率，不会因为重心过于靠前导致挥拍费力，也不会因为重心靠后导致击球发飘。

　　拍面表面的爪形纹理区域做了微凹处理，深度控制在0.2mm，既能够在击球时增加与球面的摩擦，打出带旋转的球路，又不会因为凹陷过深导致积灰、难以清理的问题。握把部分的建模预留了缠裹手胶的余量，实际生产时握把的基础直径比最终使用直径小2mm，方便使用者根据自身的握持习惯缠裹不同厚度的手胶，适配不同的手型大小。拍框边缘的圆角处理全部做了R2以上的圆弧过渡，没有尖锐的棱角，避免运动过程中磕碰造成的人员受伤，也能够减少拍框磕碰地面、围网时的应力冲击，提升拍体的整体使用寿命。腕带的连接位置做了内嵌式的金属衬套结构，避免反复拉扯腕带时连接位置的塑料结构出现开裂，衬套与拍体的配合采用过盈配合加胶粘的固定方式，能够承受至少500N的拉扯力，满足高强度运动场景下的使用需求。整个建模过程中所有的曲面都做了连续性处理，没有出现曲面褶皱、破面的问题，各个结构的拔模角度都控制在1.5度以上，完全适配后续的模具生产工艺，不需要在生产阶段再做额外的结构调整。
