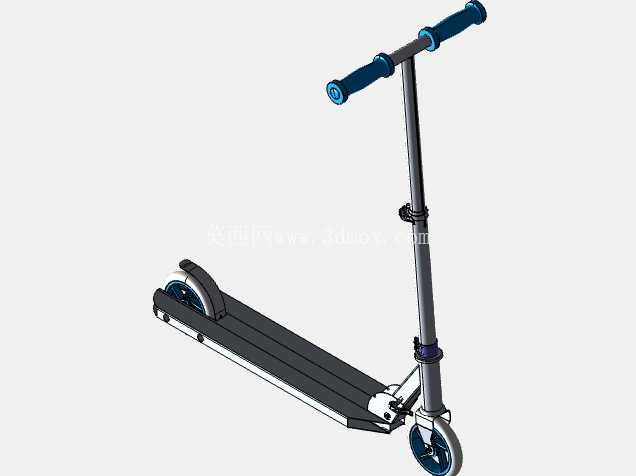

城市短途代步折叠滑板车结构设计

日常做短途代步类产品的结构建模时，最先要锚定的是实际使用场景的边界，这款滑板车的核心使用场景覆盖城市通勤最后一公里接驳、校园园区短距移动、商圈休闲代步三类，建模过程中需要先把不同场景下的使用约束梳理清楚，再倒推结构参数的设定。首先要考虑的是站立承载的人机工程边界，踏板区域的有效站立宽度需要适配多数成年使用者的脚长范围，站立面距离地面的高度要兼顾通过性与上下车的便利性，过高的踏板会提升重心影响站立稳定性，过低则会在经过路面小凸起、减速带时出现底板剐蹭的问题，建模时特意将踏板中部做了微幅的下沉处理，既可以让站立时的脚部姿态更自然，也能在底板内部预留出电池仓的安装空间，当然如果是纯机械无动力版本，这个空腔也可以用来做结构加强筋的排布，提升整体的抗扭刚度。

转向立管部分的结构是建模时的重点，立管与踏板前部的连接转轴需要同时满足转动灵活性与结构强度要求，转向角度的限位结构不能省略，要避免转向角度过大出现前轮剐蹭立管的问题，同时立管上的折叠锁扣结构需要做单独的结构细化，锁止状态下要保证立管与踏板平面保持垂直，不会出现骑行过程中的晃动松脱，折叠状态下要能让立管贴合踏板侧面，缩小整体收纳尺寸，方便使用者拎上公共交通或者放置在办公桌下方。建模时特意把锁扣的卡扣配合面做了0.3mm的间隙预留，模拟实际生产中的装配公差，避免出现锁止卡滞或者旷量过大的问题。

行走轮部分的结构设计，前后轮都采用了小直径的实心轮结构，这种轮径的选择是平衡了收纳尺寸与路面通过性的结果，前轮与转向立管的连接采用了标准的深沟球轴承配合，保证转向时的顺滑度，后轮的轮轴直接固定在踏板尾部的安装座上，安装座的位置需要做局部的壁厚加强，因为后轮位置是骑行过程中振动冲击的主要受力点，过薄的安装壁容易在长期颠簸后出现开裂问题。轮组上方的挡泥结构也做了一体化的建模处理，挡泥板与踏板尾部的曲面做了顺滑过渡，既可以阻挡骑行过程中带起的泥水，也不会额外增加突出的结构影响收纳。

整车的外形线条走的是极简实用的风格，立管上的把手套位置做了防滑纹理的结构处理，把手的宽度控制在成年人肩部宽度的合理区间内，过宽的把手会影响穿行狭窄区域的便利性，过窄则会降低转向操控的稳定性。踏板表面做了微凸的防滑纹理建模，不需要额外粘贴防滑贴就能提升脚部与踏板的摩擦力，避免站立时出现打滑。整车的所有外露连接部位都做了圆角过渡处理，没有尖锐的棱角，避免搬运或者使用过程中出现磕碰划伤的问题。

从安装边界的角度考量，这款滑板车展开状态下的整体长度控制在一米以内，折叠后的整体厚度不超过15厘米，可以轻松放入家用汽车的后备箱，也能适配多数小区电梯的狭小空间，立管的高度可以根据使用者的身高做档位调节，调节结构的卡位做了等距排布，不同身高的使用者都能找到舒适的握持高度。建模过程中所有的配合部位都预留了标准件的安装空间，比如轮轴的安装孔位、锁扣的螺丝孔位、折叠转轴的销轴孔位，都按照常用的紧固件尺寸做了参数化设定，后续如果要做结构改型或者工程图输出，可以直接调用对应的标准件库完成装配，不需要重新调整孔位尺寸。

另外在结构强度的仿真层面，建模时特意把踏板的内部加强筋做了网格状排布，筋条的高度按照受力分布做了差异化设置，踏板中部站立区域的筋条密度更高，前后连接部位的筋条做了斜向支撑，分散骑行过程中产生的弯曲应力，避免长期使用后出现踏板变形的问题。整车的重量分配也做了重心校核，站立时的重心投影刚好落在前后轮的中心区域，不会出现前轮或者后轮载荷过大的问题，保证骑行过程中的操控稳定性。
