山地自行车后拨链器吊耳连接构件

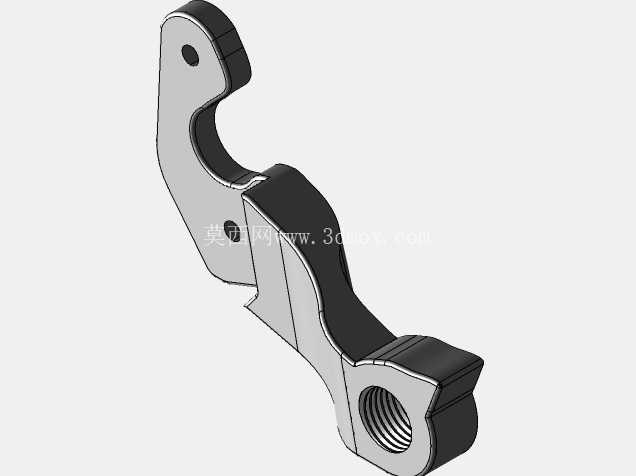

　　山地自行车变速系统的传动精度，很大程度上取决于后拨链器与车架尾端的连接刚性，吊耳作为衔接车架与后拨的核心受力零件，其结构设计直接决定了变速响应速度与摔车时的车架防护能力。这款适配Calibre Bossnut系列V1/V2版本车型的吊耳，采用分体式受力结构设计，主体轮廓沿车架尾勾安装面的贴合弧度做了随形切削，安装侧的平面经过精铣处理，与车架尾端的贴合面平面度控制在0.02mm以内，避免安装后出现应力集中导致的吊耳断裂问题。

　　零件下端集成了M10×1.0mm的细牙螺纹孔，用于直接锁紧后拨链器的固定转轴，细牙螺纹的选用一方面提升了螺纹连接的自锁性能，避免越野颠簸中后拨固定螺栓松脱，另一方面1mm的螺距可以精准调整后拨的安装角度，匹配不同齿数飞轮的变速限位需求。零件上部设置的标准M4通孔，用于穿设固定螺栓将吊耳锁紧在车架尾端的安装凸台上，孔位周边做了0.5mm的沉台设计，让螺栓头完全沉入零件表面，不会突出干涉后拨连杆的摆动行程。

　　从受力路径来看，骑行过程中后拨链器受到的链条拉力、颠簸路面的冲击载荷，会先通过下端螺纹孔传递到吊耳的弧形过渡段，再通过上部的两个安装孔分散到车架本体上，因此吊耳的弧形过渡区域做了2mm的等壁厚设计，既保证了足够的结构强度，又不会过度增加零件重量。零件的外形轮廓充分考虑了后拨的摆动边界，当后拨在最大飞轮与最小飞轮之间切换时，吊耳的外侧边缘与后拨连杆的最小间隙保持在3mm以上，不会出现运动干涉，同时吊耳下端的螺纹孔轴线与车架安装平面的垂直度控制在0.03mm以内，保证后拨安装后导轮与飞轮片处于平行状态，避免变速过程中出现跳齿、蹭链的问题。在实际骑行场景中，这类吊耳属于易损防护零件，当车辆发生侧向摔车时，吊耳会先于车架发生形变，吸收冲击能量，避免车架尾端的安装位出现不可逆的变形，因此零件的材质选用6061铝合金经过T6热处理，既具备足够的刚性保证变速精度，又有适当的韧性在摔车时通过形变卸力。零件的表面做了硬质阳极氧化处理，黑色的氧化层厚度达到15μm，能够抵御越野场景中泥水、砂石的冲刷磨损，同时避免长期户外使用出现的腐蚀问题。

　　从安装适配性来看，这款吊耳的安装孔距、螺纹孔位置完全匹配对应车型的车架尾端尺寸，不需要额外进行打磨或者扩孔加工，直接替换原厂损坏的吊耳即可完成维修，安装时只需要按照规定扭矩锁紧M4固定螺栓与后拨固定螺栓，就能保证后拨的安装位置精度，恢复原厂的变速手感。在结构设计过程中，吊耳的拐角处全部做了R1.5的圆角过渡，避免直角处出现应力集中，在反复的载荷冲击下产生疲劳裂纹，同时零件的减重槽设计在非受力的内侧区域，在不削弱结构强度的前提下将零件重量控制在18g以内，不会给整车增加额外的负重。对于山地车维修与改装从业者来说，这类精准适配的吊耳零件能够大幅提升维修效率，不需要对通用吊耳进行二次加工就能直接安装，同时严格的形位公差控制能够保证维修后的变速精度达到原厂水准，避免因为吊耳精度不足导致的变速调校困难、链条异响等问题。
