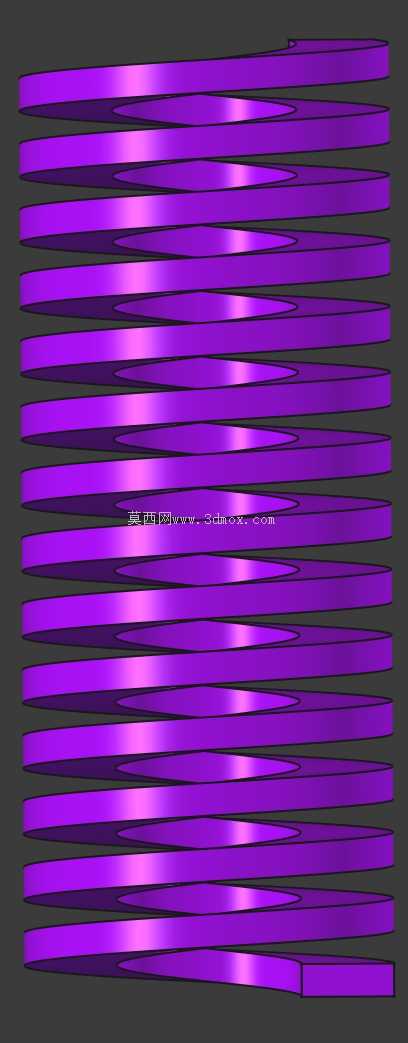

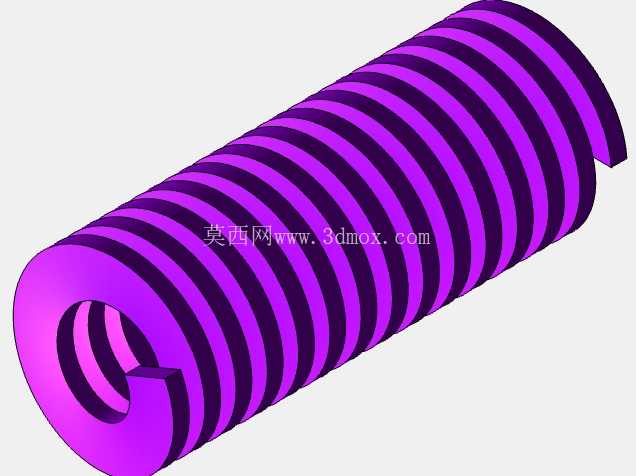

M18规格长度45模具紫色压缩弹簧结构

　　这款弹簧是冲压模具、注塑模具开模合模动作中常用的弹性复位元件，日常在冷冲模架、塑料模架的卸料板、顶出机构里随处可见这类等节距圆柱螺旋压缩弹簧的身影，区别于普通民用弹簧，模具弹簧需要承受高频次的循环载荷，单次冲压循环里就要完成压缩、回弹的完整动作，长期运行不能出现塑性变形、弹力衰减超差的问题，否则会导致卸料板卡滞、顶出位置偏移，直接造成冲压件毛刺超标、塑料件顶白缺料等批量质量缺陷。从结构参数来看，这款弹簧适配M18规格的安装孔位，自由长度控制在45mm，属于短行程重载型弹簧，安装时需要匹配对应直径的弹簧沉孔，孔壁和弹簧外径之间要预留0.5-1mm的径向间隙，避免弹簧压缩过程中出现偏磨、卡滞，同时弹簧两端都做了并圈磨平处理，磨平角度不小于270度，端面粗糙度控制在Ra6.3以内，保证安装后端面和安装板的贴合度，避免弹簧受侧向力导致早期断裂。

　　设计这类模具弹簧的时候，首先要核算模具的卸料力、顶出力需求，结合允许的安装空间确定弹簧的线径、中径、有效圈数，这款弹簧采用矩形截面的弹簧钢丝绕制，相比圆形截面钢丝，相同外径和长度下矩形截面的弹簧能储存更多弹性势能，承载能力提升30%以上，适合模具内部安装空间受限但需要较大复位力的场景，表面做紫色电泳处理，一方面是行业内对弹簧载荷等级的色标区分，紫色对应重载荷等级，方便车间装配人员快速选型，避免不同载荷等级的弹簧混装导致受力不均，另一方面电泳层能起到防锈、耐磨的作用，避免模具冷却水路的水汽、车间里的切削液腐蚀弹簧基体，延长弹簧的使用寿命。

　　实际装配使用时，要注意弹簧的预压缩量控制，一般预压量设置为自由长度的10%-15%，避免弹簧无预压松脱，同时最大压缩量不能超过自由长度的30%，防止超过材料的弹性极限导致永久变形，在多弹簧排布的卸料板结构里，同一块板上要使用同色标、同批次的弹簧，保证每个位置的弹力均匀，避免卸料板倾斜拉伤导柱导套。这类弹簧除了模具领域，也可以用在自动化设备的压紧机构、夹具的复位结构里，只要安装空间、载荷行程匹配就能替换使用，建模的时候要注意螺旋线的节距设置，有效圈数和两端并圈的过渡要自然，矩形截面的扫描轮廓要和螺旋线保持垂直，避免出现截面扭曲的问题，同时要预留出弹簧压缩后的并圈间隙，模拟实际压缩状态时不能出现实体干涉，方便后续做模具开合的运动仿真，验证弹簧的行程是否满足机构动作要求，检查弹簧压缩到最短位置时是否会和周边的螺钉、导柱等零件发生碰撞。很多刚接触模具设计的工程师容易忽略弹簧的安装边界，只算弹力和行程不核对安装孔的深度、直径，导致装配时弹簧突出模座板，或者弹簧外径和孔壁干涉，强行装配后弹簧受力偏斜，生产几千模次就出现断裂，这款弹簧的三维模型严格按照实际生产的尺寸参数建模，外径、内径、自由长度、两端磨平厚度都和实物一致，导入模具装配体后可以直接用来做干涉检查，不需要反复核对二维图纸的尺寸，能减少设计阶段的错漏，缩短模具设计的周期。

　　另外要注意，这类重载模具弹簧不能和普通轻载弹簧互换使用，哪怕安装尺寸刚好匹配，载荷等级不够的话会很快出现弹力衰减，导致模具故障，紫色重载荷弹簧的弹簧钢材质一般选用60Si2MnA或者50CrVA，经过淬火回火处理后硬度达到HRC42-47，既有足够的硬度保证耐磨性，又有良好的韧性承受冲击载荷，绕制完成后还要经过强压处理，把弹簧压缩到并圈位置保持一定时间，消除内应力，减少使用过程中的弹力衰减，表面处理除了电泳还有喷塑、发黑等工艺，但色标规则是行业通用的，不同颜色对应不同的载荷等级，选型的时候可以直接通过颜色快速判断承载范围，提高装配和维护的效率。
