带旋流曲面纹理圆形注塑模具型腔结构

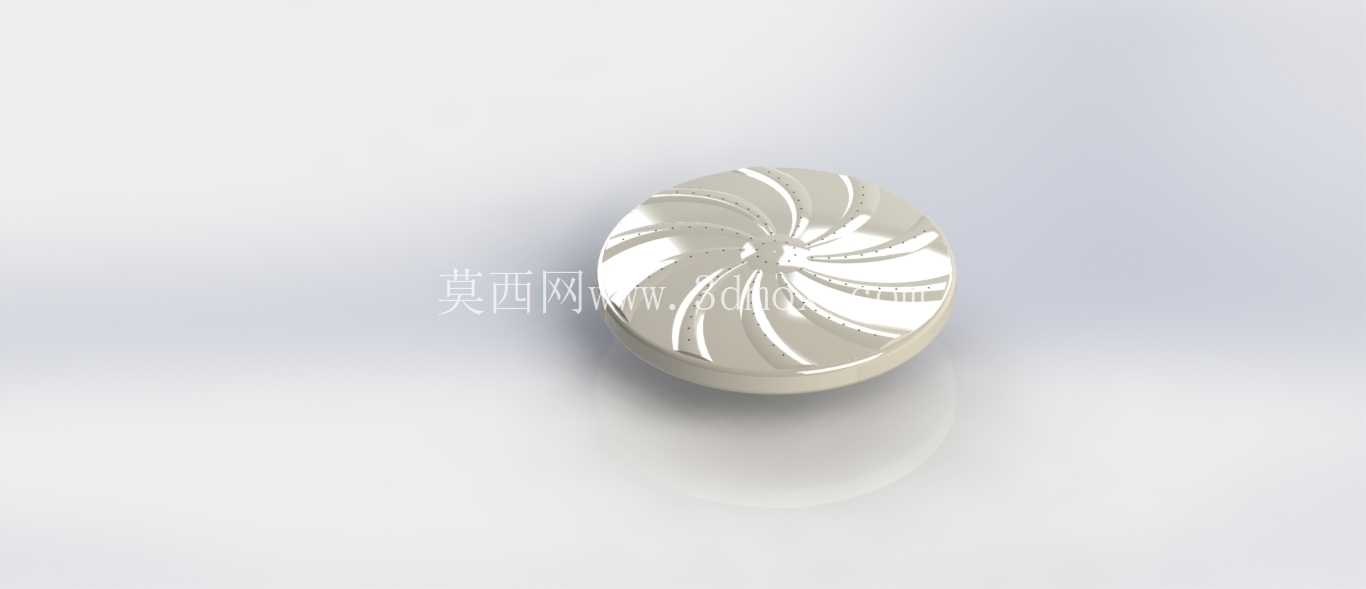

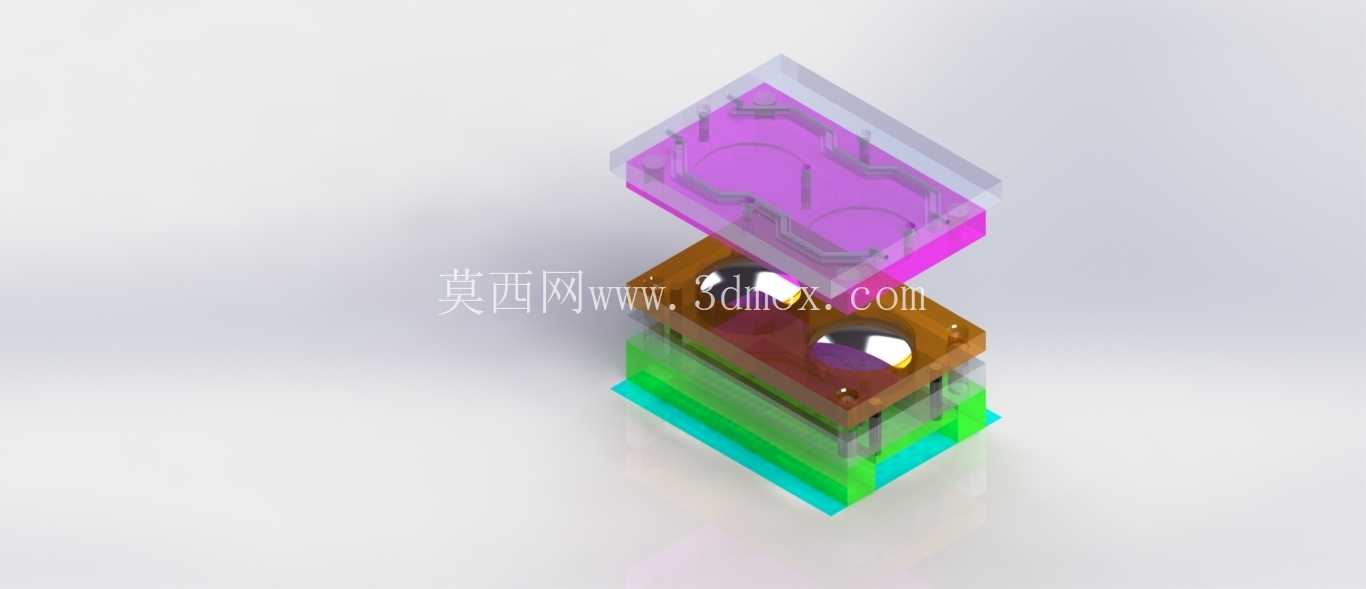

　　这套圆形带旋流曲面的模具结构，主要面向小型装饰类塑胶件、日化包装端盖类产品的注塑成型工序，在实际量产场景中，常配套卧式注塑机使用，适配PP、ABS、PMMA等常用热塑性塑胶原料的成型加工，尤其适合表面需要细腻放射状纹理、无需额外二次喷涂或蚀纹加工的外观件生产，能直接在成型环节完成表面纹理的复刻，减少后工序的加工成本与不良率。从结构设计逻辑来看，模腔部分采用整体圆形布局，分型面设置在型腔最大外圆的下端面，避免分型线落在产品外观可见的旋流纹理区域，保证成型后产品外观面的完整性；旋流纹理的曲面拔模角度经过反复校核，每一条放射状筋位的拔模斜度控制在1.5度到2度之间，既保证开模时产品不会粘定模，也不会因为拔模斜度过大导致纹理形态失真，影响最终产品的外观质感。

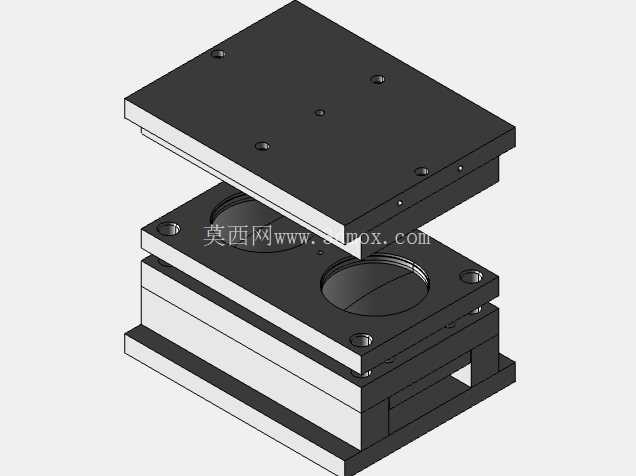

　　模腔的进料点设计在圆形结构的几何中心，采用点浇口进料方式，熔融塑胶从中心进入后，会顺着旋流纹理的导流方向均匀填充整个型腔，避免出现熔接痕、困气等成型缺陷，同时中心浇口的残留料头很小，去除后不会影响产品中心区域的外观效果。在安装边界方面，这套模腔的外圆采用标准模架配套的镶件安装尺寸，外圆配合公差控制在H7/m6的过渡配合区间，能直接嵌入标准龙记或富得巴模架的定模镶件槽内，不需要额外做非标改装，模腔总高度预留了足够的冷却水道排布空间，环绕型腔外围设置直径8mm的循环冷却水道，水道距离型腔壁的距离保持在12mm到15mm之间，保证冷却均匀，减少成型周期内的模温差异，避免产品出现翘曲、收缩不均的问题。

　　旋流纹理的加工采用高速铣削配合后续抛光工序完成，每一条曲面纹理的圆角过渡都做了R0.3的圆角处理，避免加工过程中出现刀具崩损，同时也能减少成型时塑胶填充的阻力，让纹理的填充更饱满，不会出现缺胶、纹理发虚的问题。在实际生产适配中，这套模腔结构可以根据产品的壁厚需求调整型腔深度，常规适配1.2mm到2mm壁厚的塑胶件生产，顶出机构采用顶块顶出方式，顶块均匀分布在型腔边缘的非外观区域，顶出行程控制在15mm以内，保证顶出过程平稳，不会顶伤产品表面。

　　排气槽开设在旋流纹理的末端位置，也就是型腔外圆的分型面上，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，也不会出现披锋问题，适配100T到160T锁模力的注塑机安装使用，不需要额外改装设备的固定模板，直接通过标准压板即可完成装夹。从成型工艺适配性来看，这套结构的流道设计做了圆弧过渡处理，没有直角拐角，能减少熔融塑胶在流道内的压力损失，降低注塑时的射胶压力需求，对于流动性稍差的PMMA透明原料也能顺利完成填充，成型后的产品表面纹理清晰度高，透光均匀，适合做带灯光效果的装饰端盖类产品。模腔的材质选用预硬S136模具钢，淬火硬度达到HRC48-52，具备良好的耐磨性和防锈性能，量产寿命可以达到30万模次以上，不需要频繁做抛光修复，能满足中小批量到大批量的生产需求。在结构细节上，旋流纹理的每一条放射筋的高度从中心向外逐渐降低，过渡平滑，没有突变的台阶，既保证了外观的流线感，也避免了成型时出现应力集中，减少产品开裂的风险。
