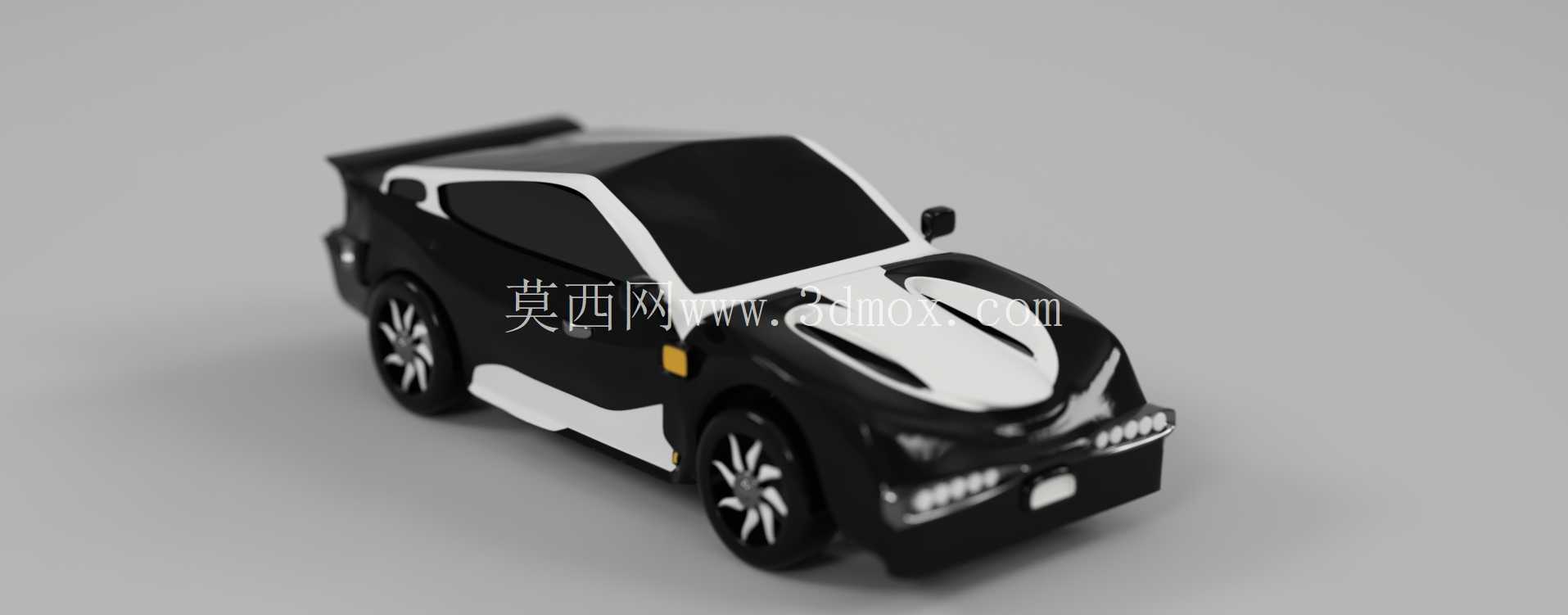

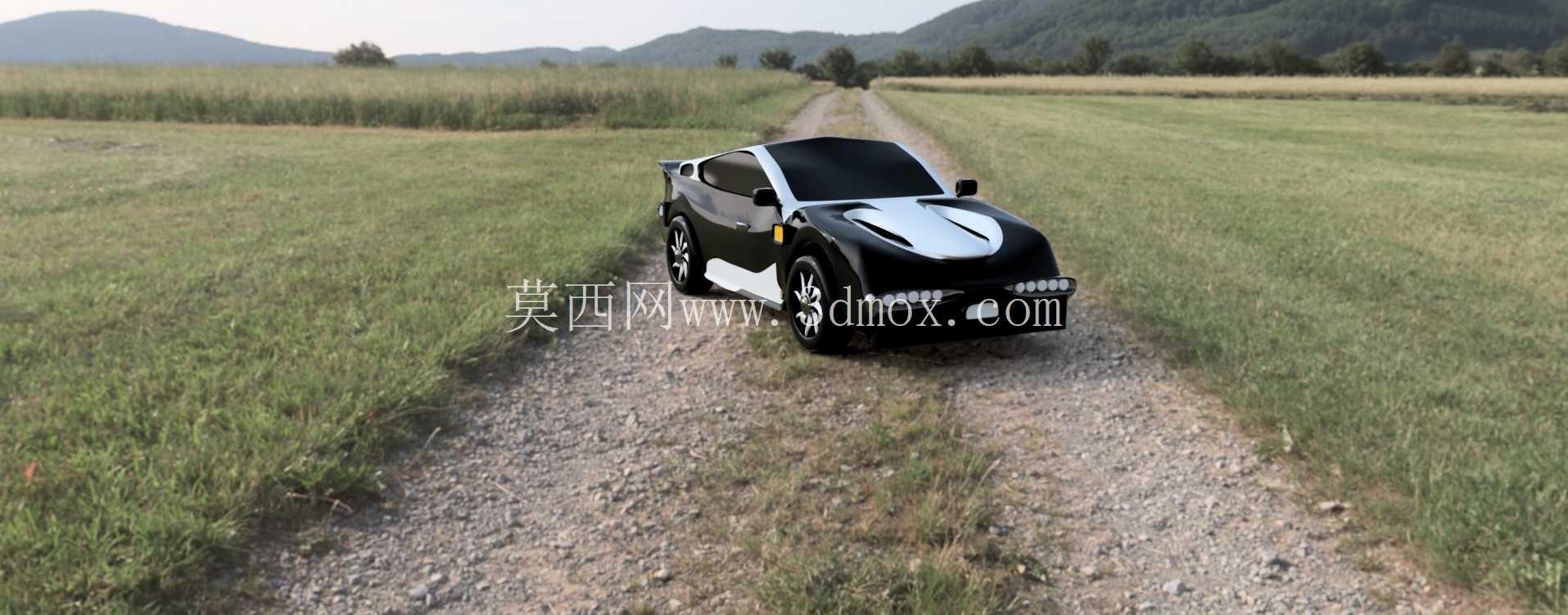

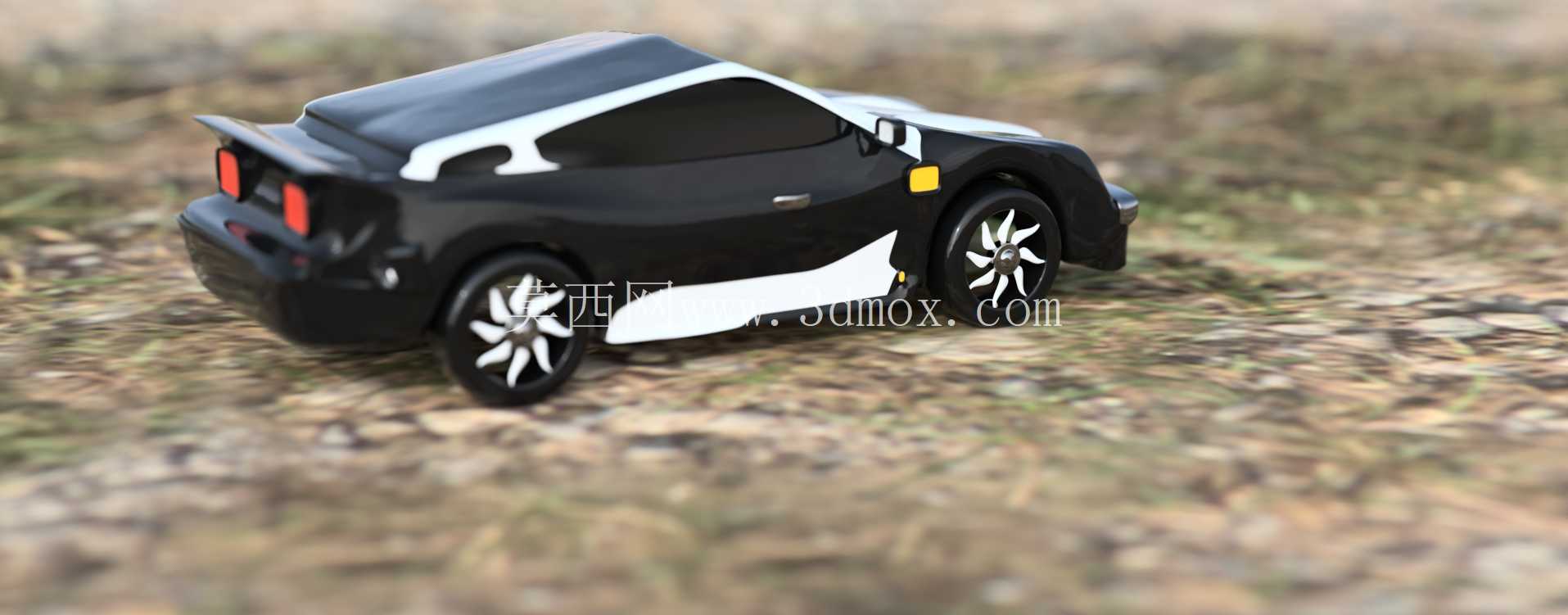

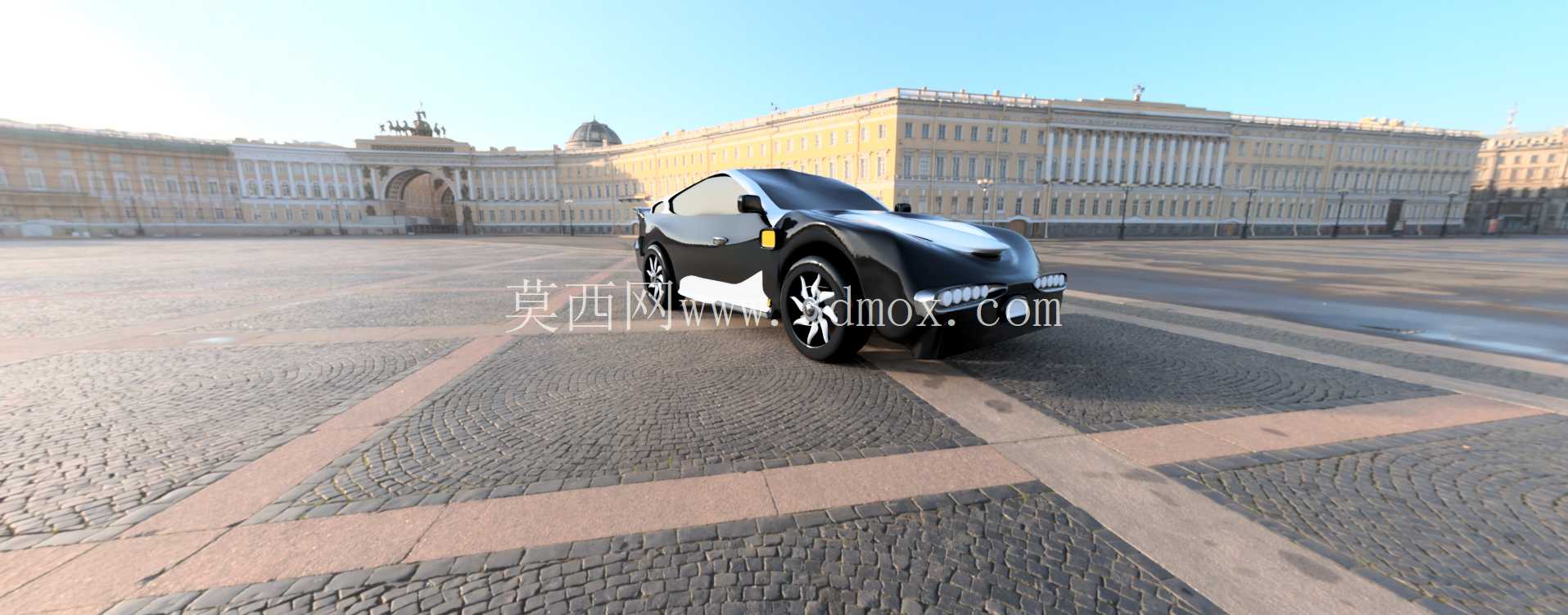

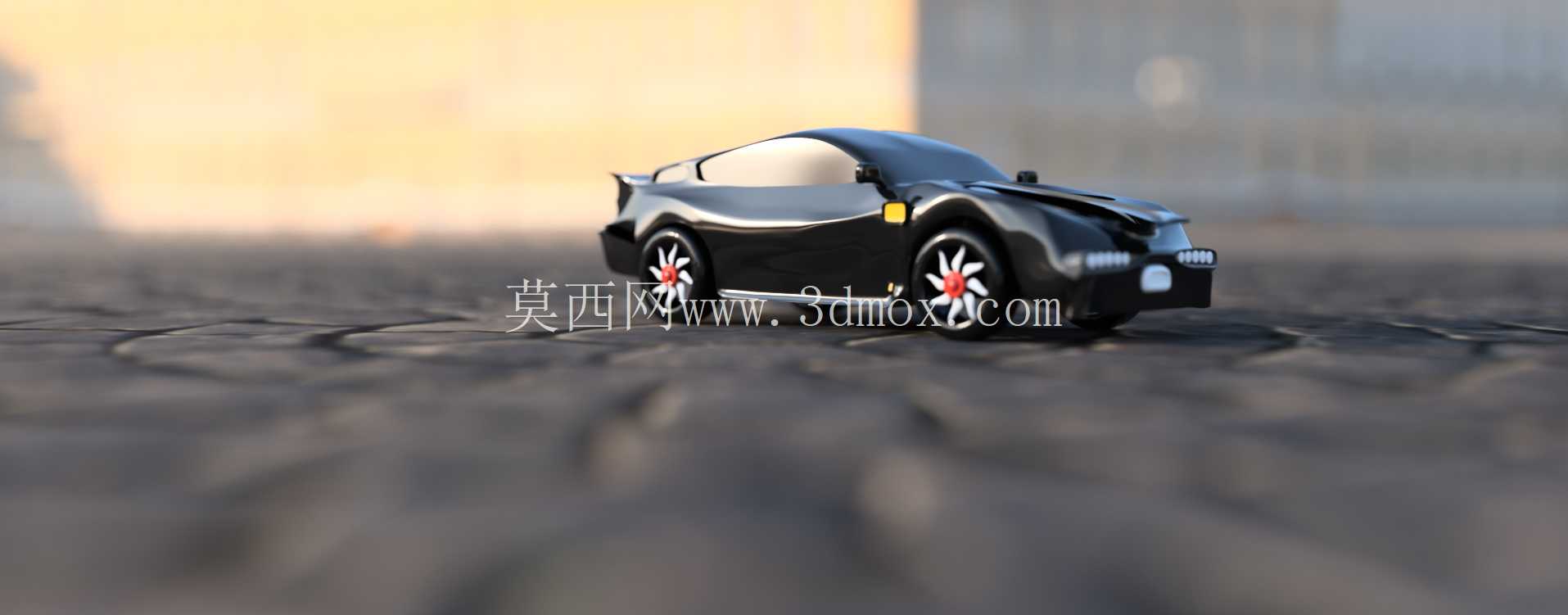

未来感双门运动概念乘用车外观结构设计

　　从外形尺寸边界来看，整车总长控制在3.8米以内，总宽1.75米，总高1.28米，轴距2.4米，这个尺寸比常规A0级燃油车更紧凑，转弯半径能做到4.2米以内，老城区窄路会车、商圈立体车库泊车都有足够的操作余量，不会出现大型轿跑下地库卡限位、窄路调不过头的问题。车身安装边界上，轮拱内侧预留了215/45 R18规格运动轮胎的安装空间，减震器塔顶到翼子板内板的间隙留足35毫米，既能适配绞牙减震的改装余量，也能避免满载颠簸时轮胎蹭到轮拱内衬；前舱部分因为是纯电平台布局，取消了传统内燃机的大体积安装位，把前备箱、电控单元、热管理系统的安装位做了集成化布置，前悬长度压缩到780毫米，把更多轴距空间让给乘员舱，同时前保险杠下方预留了毫米波雷达、前置摄像头的安装基座，不用后期额外打孔固定，传感器安装面的角度做了3度的下倾校准，避免行车时路面反光干扰探测信号。做汽车外观结构设计快十二年，经手的量产车改型、概念方案不下四十套，这次的双门运动概念乘用车方案，是偏向城市个性化出行场景做的探索性设计，没有照搬现有量产车型的框架，从使用场景倒推结构边界的思路做的整体搭建。先讲实际落地的应用场景，这个方案瞄准的是城市核心区单人或双人短途出行需求，日常通勤、商圈代步、近郊短途自驾都能覆盖，区别于常规家用五座车的冗余空间设计，把乘员舱空间压缩到刚好满足两个成年人舒适乘坐的尺度，把更多尺寸余量留给外观造型的空气动力学优化和底盘电池组的布置空间，适配未来纯电驱动平台的安装需求。

　　设计思路上没有追求过度夸张的异形曲面，所有外观曲面都兼顾空气动力学性能和后期冲压、注塑开模的工艺可行性：车头部分的封闭式前脸做了内凹的导流曲面，行驶时气流会顺着曲面导向车侧的导流槽，直接吹向前刹车卡钳位置，给制动系统散热，不用额外加装刹车导风板就能降低连续制动时的热衰减幅度；车侧的腰线从翼子板一直延伸到车尾，做了2毫米的棱线凸起，冲压时这个棱线的R角控制在1.2毫米，既保证光影效果的锐利感，也不会因为R角太小导致冲压时钢板开裂；车门采用无框设计，车门密封条的安装位做了内嵌式处理，关闭车门时密封条能完全贴合车框，高速行驶时的风噪能比常规无框车门降低3分贝左右，同时车门下方的侧裙做了内收的导流斜面，能把车底的乱流快速导出，减少行驶时的升力，提升高速行驶的轮胎抓地力。

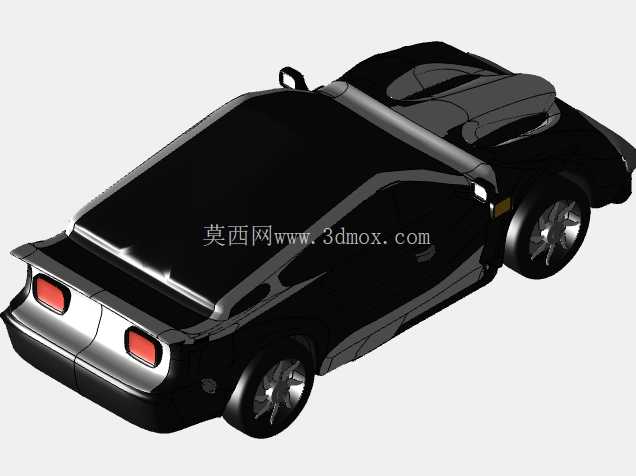

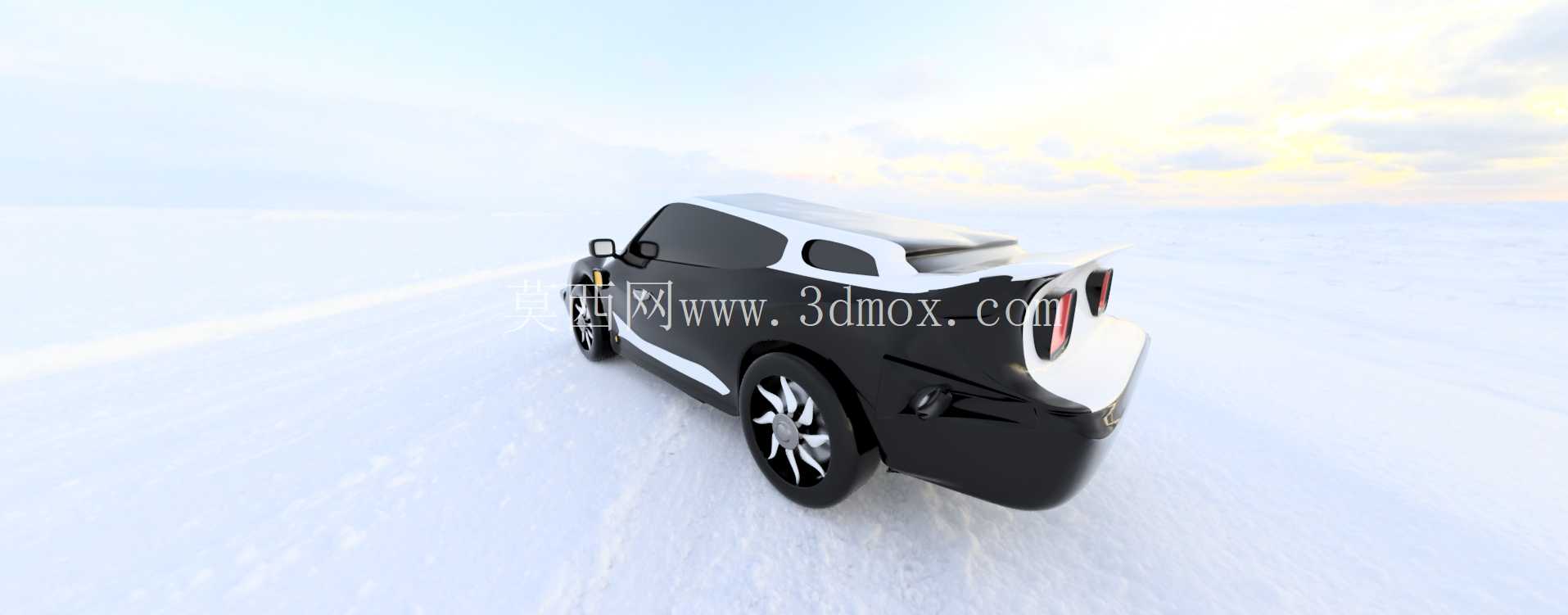

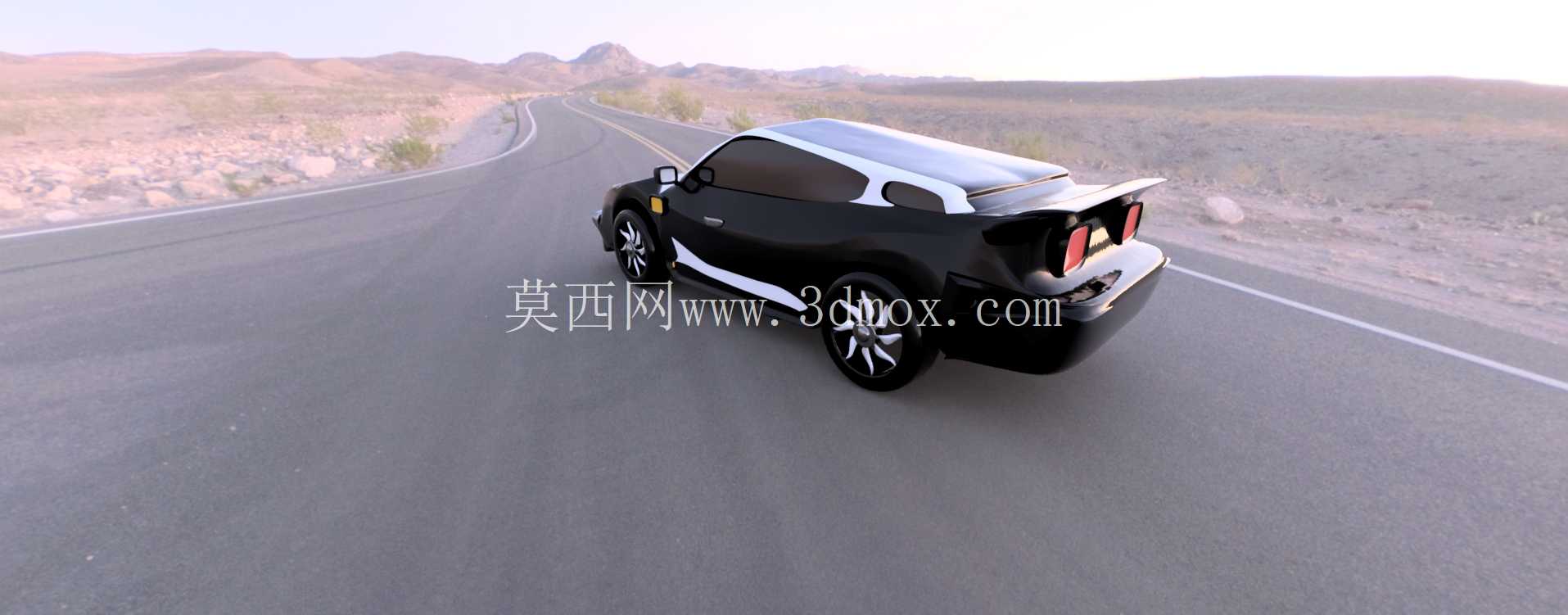

　　车尾部分没有加装夸张的固定式尾翼，而是通过尾箱盖末端上翘12度的一体式鸭尾结构提供下压力，时速120公里时能提供大概12公斤的下压力，足够保证日常行驶的稳定性，同时不会因为尾翼突出太多增加风阻，整车风阻系数能控制在0.23以内，对纯电车型来说能有效提升续航表现。功能特性上，车头的灯组采用分体式布局，上方的日行灯做了贯穿式设计，集成了转向灯功能，下方的主大灯预留了矩阵式LED模组的安装位，每个模组的照射角度可以独立调节，会车时能自动规避对向车辆的视线区域；车门把手采用隐藏式弹出设计，把手的安装基座和车门内板做了一体化结构，防水等级做到IP67，雨天行驶或者高压洗车时不会出现进水短路的问题；车尾的后保险杠下方做了扩散器造型的导流结构，不是单纯的装饰件，内部的导流鳍片角度经过校准，能快速梳理车底的气流，减少车尾的紊流拖曳，进一步降低风阻。做这个方案的时候特意规避了很多概念车常见的“为造型牺牲实用性”的问题：比如前风挡的倾斜角度做了28度的设计，既保证流线型的视觉效果，也不会因为倾斜角度太大导致车内前排头部空间不足，1.85米身高的驾驶员坐进去，头部到车顶内衬还有一拳两指的余量；侧窗的面积做了优化，不会因为溜背造型导致后排侧窗太小，乘客的侧向视野足够，不会有坐进“铁盒子”的压抑感；轮毂的辐条设计做了空气动力学优化，辐条之间的间隙经过计算，行驶时能引导气流吹向刹车盘，同时辐条的造型不会增加太多风阻，轮毂的安装孔位采用常规乘用车的5*114.3规格，后期更换轮毂不用额外加装变位器，降低使用成本。

　　从结构强度的角度考虑，A柱、B柱的安装位都预留了高强度热成型钢的安装腔，A柱的截面宽度控制在85毫米以内，既保证碰撞时的结构强度，也不会因为A柱太宽遮挡驾驶员的转弯视线，减少A柱盲区带来的安全隐患；车门内部预留了侧气帘的安装位，气帘弹出的导向槽和车门内饰板做了集成设计，碰撞时气帘能顺着导向槽快速展开，覆盖整个侧窗区域，保护乘员头部。底盘部分的安装边界也做了提前预留，电池包的安装位采用框架式结构，电池包下护板和底盘纵梁做了齐平设计，不会出现电池包突出底盘托底的问题，最小离地间隙做到130毫米，既能保证轿跑的低重心操控特性，也能应对城市道路常见的减速带、坑洼路面，不用频繁担心托底损伤电池；前后悬架的安装位兼容麦弗逊加多连杆的悬架结构，减震器、弹簧的安装点都做了通用化设计，后期如果要做性能版调校，不用重新开发副车架，只需要更换弹簧、减震器和防倾杆就能实现不同的底盘调校风格，减少开发成本。内饰的安装边界也和外观做了匹配，仪表台的安装位预留了12.3英寸全液晶仪表和15英寸中控屏的安装基座，中控屏的安装角度做了15度的向驾驶员侧倾斜，操作时不用大幅度侧身，提升驾驶时的操作安全性；空调出风口的位置做了优化，避免直吹驾驶员手部影响操作，同时后排预留了独立空调出风口的安装位，不会因为是双门车型就忽略后排乘客的乘坐舒适性。整个方案没有做脱离量产实际的夸张设计，所有曲面、安装位、尺寸边界都参考现有量产车的工艺标准做了校准，不管是作为概念展示方案，还是后续落地改造成量产车型，都有足够的调整余量，不会出现概念车好看但没法量产的问题。
