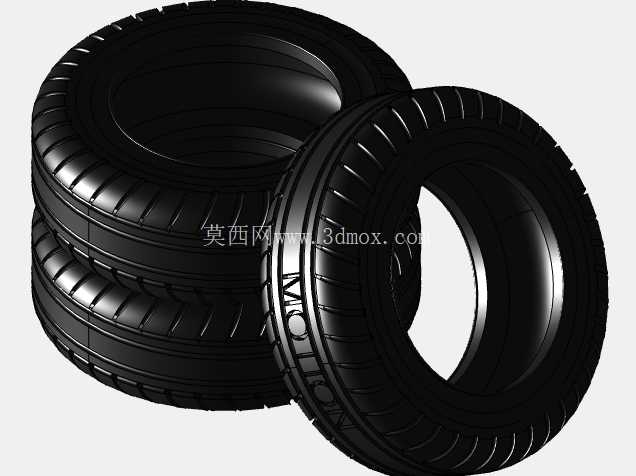

乘用车标准规格橡胶轮胎三维结构设计

在整车底盘行走系统的设计环节中，轮胎作为直接与路面接触的核心承载部件，其结构合理性直接决定车辆行驶的平顺性、抓地性能与承载可靠性，本次完成的轮胎三维结构建模，完全围绕民用乘用车常规使用场景展开，覆盖城市铺装路面、轻度非铺装路面的通用行驶需求。从实际应用场景来看，这类轮胎主要适配普通家用紧凑型、中型乘用车，日常行驶过程中需要承担整车载荷传递、路面冲击缓冲、制动力与驱动力矩传递的核心作用，建模过程中首先还原了轮胎与轮辋的配合边界，胎圈部位的直径公差、贴合角度完全参照常规乘用车16-18英寸轮辋的安装标准设计，确保胎圈与轮辋结合面的密封性能满足无内胎轮胎的使用要求，避免实际装配后出现漏气、胎圈脱出的风险。

设计过程中优先考虑胎面花纹的功能分区，胎面中部采用连续的纵向花纹沟结构，主要用于高速行驶时快速排出胎面积水，降低湿滑路面的水滑风险，提升雨天行驶的方向稳定性；胎肩部位采用交错分布的横向块状花纹，主要用于提升车辆转向时的侧向抓地力，同时兼顾轻度非铺装路面的碎石咬合能力，花纹沟的深度按照常规民用轮胎的磨损余量设计，预留了足够的磨损极限标识位置，方便后期使用过程中判断轮胎更换周期。胎体结构的建模还原了多层复合结构的层级关系，从外到内依次覆盖胎面橡胶层、带束层、帘布层、气密层的结构厚度，其中帘布层的帘线角度按照常规子午线轮胎的排布逻辑设置，保证胎体在承受径向载荷时具备足够的形变缓冲能力，同时在高速旋转时不会出现过度的周向形变，降低滚动阻力的同时提升胎体的结构强度。

从安装边界来看，轮胎的断面宽度、扁平比参数完全参照常规家用车的轮拱空间设计，转向过程中不会与轮拱内衬、悬架摆臂发生运动干涉，轮胎的额定载荷下形变余量经过反复校核，满载状态下胎侧的压缩形变不会超出轮拱的容纳范围，同时胎侧的橡胶厚度设计兼顾了抗剐蹭能力与行驶缓冲性能，日常路边停车时的轻度路肩剐蹭不会直接损伤帘布层结构。建模过程中还对轮胎的动平衡特性做了结构优化，胎面与胎侧的质量分布均匀，圆周方向的壁厚差控制在合理范围内，减少实际装车后高速行驶时的车轮抖动问题，不需要额外添加过多的平衡块即可满足动平衡要求。

不同于专用越野轮胎或者赛事热熔胎的设计取向，这款通用型轮胎的设计核心是平衡日常使用的耐磨性、静音性与抓地性能，胎面橡胶的硬度按照常规民用轮胎的邵氏硬度区间做结构等效，花纹块的排布采用错频设计，降低行驶过程中花纹块与路面接触产生的共振噪音，提升车内的乘坐静谧性。胎侧的标识区域预留了常规轮胎参数的标注位置，包括规格参数、载荷指数、速度级别、生产日期标识位的结构都做了还原，完全符合量产轮胎的外观标识规范。在与整车悬架的匹配校核中，轮胎的滚动半径参数经过精确计算，与车辆的时速表标定误差控制在国标允许范围内，不会因为轮胎尺寸偏差导致时速表显示失准，同时也能保证ABS、ESP等车身电子稳定系统的轮速传感器数据采集准确，不会因为轮胎滚动半径偏差影响电子辅助系统的正常工作。

建模过程中对轮胎的接地印痕做了模拟校核，标准胎压下胎面与路面的接地印痕接近矩形，接地压力分布均匀，避免局部压力过大导致的胎面偏磨问题，延长轮胎的实际使用寿命，同时均匀的接地压力也能保证制动力矩的均匀传递，缩短紧急制动时的制动距离。胎面花纹沟的底部设计了合理的排石结构，避免行驶过程中小石子卡入花纹沟对胎面造成穿刺损伤，同时花纹沟的宽度设计也兼顾了日常行驶中的自清洁能力，在轻度泥泞路面行驶时不会被泥土填满花纹导致抓地力下降。
