健身器材用手握式脉搏检测传感装置

这款手握式脉搏传感装置主要适配商用及家用有氧健身器材的握持部位，常见安装在跑步机扶手、椭圆机固定握把、动感单车车把握柄、划船机拉手握把等用户运动过程中会自然握持的结构上，核心作用是在用户不额外佩戴穿戴设备的前提下，实时采集运动过程中的脉搏搏动数据，为器材的运动强度反馈、心率区间提醒提供基础数据支撑，避免用户运动过程中心率超出安全阈值，同时也能为运动效果评估提供实时的生理参数参考。

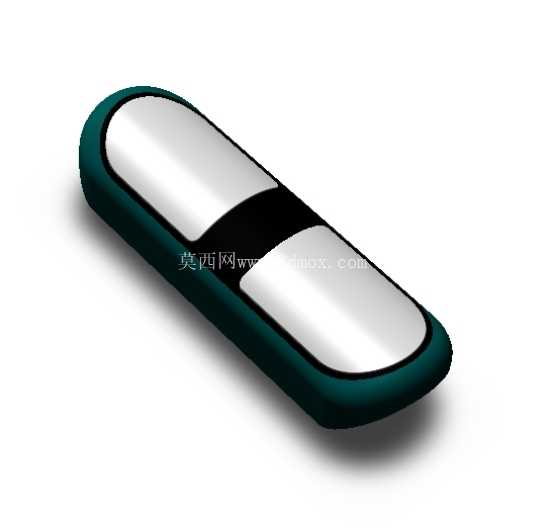

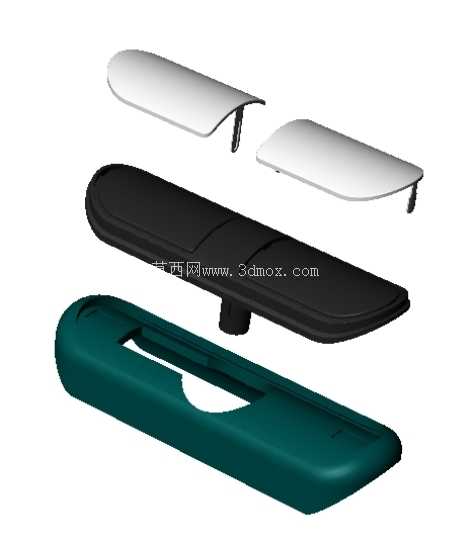

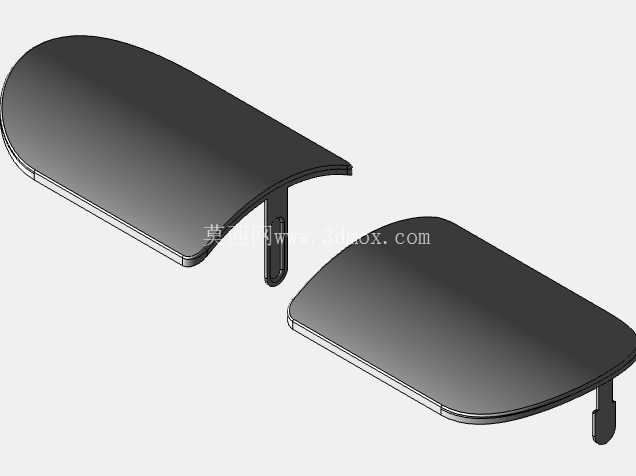

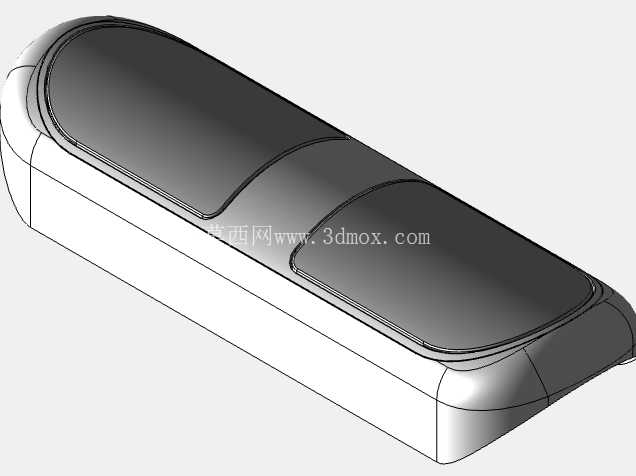

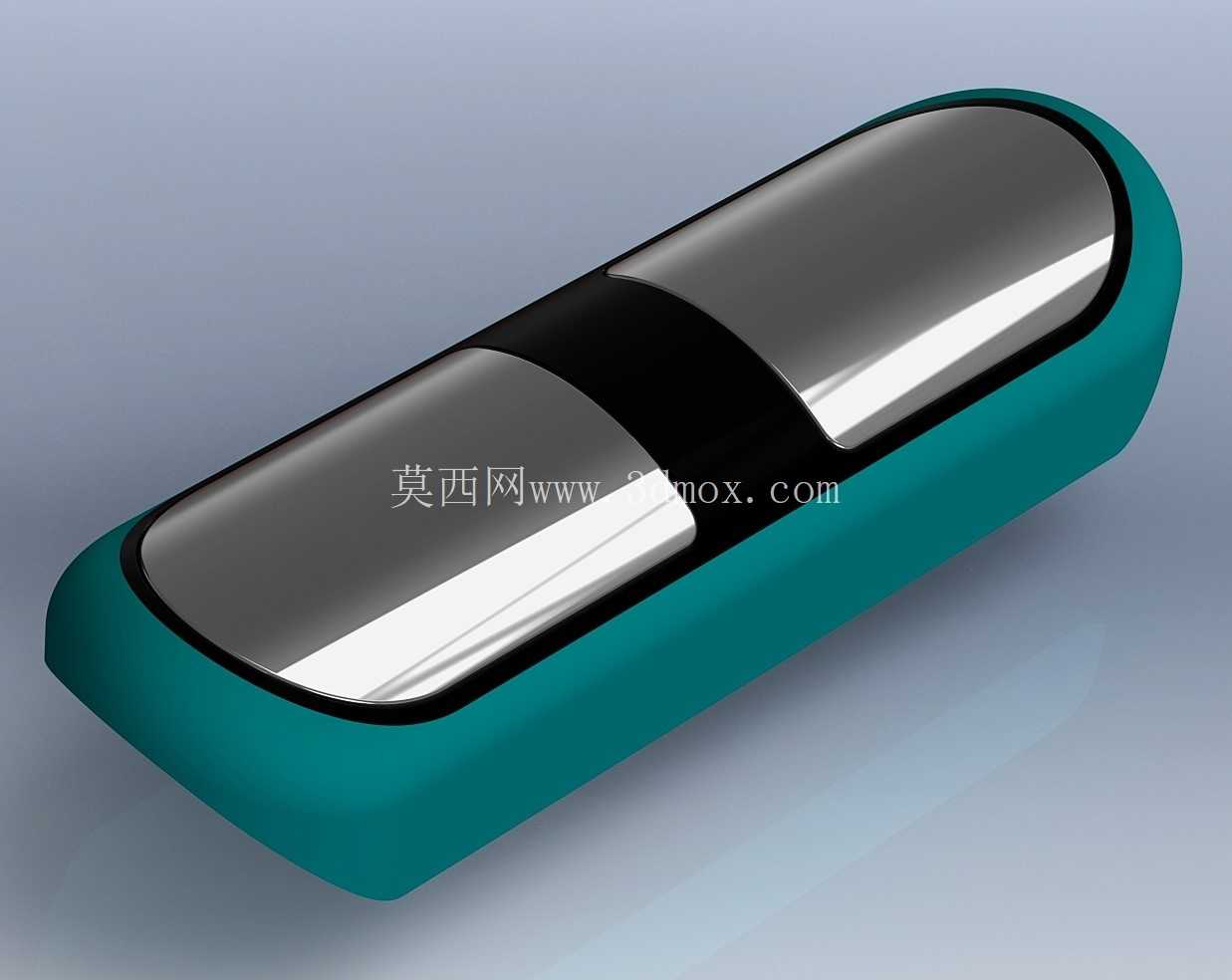

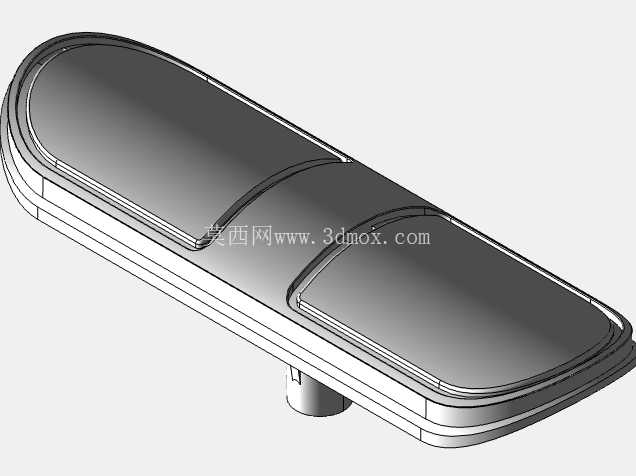

从结构设计逻辑来看，整体采用长条形圆角弧面造型，完全贴合人手握持时的掌指贴合弧度，外壳主体做了哑光亲肤质感的曲面处理，握持时不会产生硌手的棱角压迫感，上下两个金属电极检测面做了微凸的平滑处理，保证用户握持时指腹、掌根部位的皮肤能够和电极面充分贴合，不会因为握持姿势的小幅偏移出现检测断连、数据跳变的问题。两个检测电极之间做了黑色哑光的隔离段，既从结构上区分了两个检测触点的接触区域，引导用户自然将手放置在正确的检测位置，也避免了两个电极之间出现信号串扰，保证脉搏信号采集的稳定性。

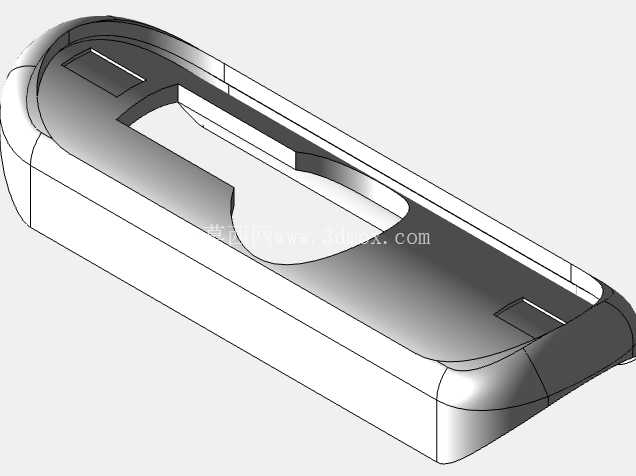

安装边界上，整体结构的厚度控制在适配常规器材握把的包覆安装尺寸，背部预留了和器材握把曲面匹配的安装贴合面，可以通过卡扣或者背胶结构固定在现有器材的握把部位，不需要对原有器材的结构做大规模改动，适配市面上绝大多数存量有氧健身器材的升级改造需求，也可以直接作为原厂配件集成在新生产的健身器材握把结构中。装置的出线端做了隐藏式的走线槽设计，连接传感器的信号线可以顺着器材握把的内部走线通道接入器材的主控电路板，不会出现明线外露、容易被拉扯损坏的问题。

功能实现层面，该装置通过双电极接触采集人体体表的脉搏搏动电信号，内部集成的信号调理模块会对采集到的微弱搏动信号做滤波放大处理，过滤掉运动过程中肌肉抖动、握持压力变化带来的信号干扰，输出稳定的脉搏数值信号给健身器材的主控系统，响应延迟控制在运动场景可接受的范围内，不会出现数据大幅滞后于实际心率的问题。电极表面做了防氧化、防汗蚀的镀层处理，长期接触用户手部的汗液也不会出现锈蚀、接触灵敏度下降的问题，外壳的拼接缝隙做了密封处理，能够抵御日常健身场景下的汗液泼溅、清洁擦拭时的水渍侵入，满足健身场所高频使用、定期清洁的使用需求。

在实际使用场景中，用户运动时只要自然握住器材的握把部位，手掌和指腹分别接触两个检测电极，装置就会自动开始采集脉搏信号，不需要额外的操作触发，检测到有效信号后器材端就会实时显示当前心率数值，部分配套主控方案还可以结合用户输入的年龄、体重参数，自动计算当前运动强度对应的心率区间，给出运动强度调整的提示。相较于需要用户额外佩戴的胸带式、手环式心率检测设备，这种集成在器材握把上的传感装置不存在忘记佩戴、佩戴不适、设备需要充电的问题，更适合公共健身场所、家用健身器材的常态化心率检测使用，降低了用户使用心率监测功能的门槛。

结构细节上，整体外壳采用耐冲击的工程塑料材质，能够承受日常使用过程中的握持挤压、轻微磕碰，不会出现外壳开裂的问题，电极部分采用导电性能稳定的金属材质，长期摩擦使用也不会出现表面镀层脱落、导电性能下降的问题。装置的整体重量控制得较轻，安装在握把上不会改变原有握把的重量平衡，不会给用户的握持带来额外的负重感，边缘的圆角过渡处理也避免了用户运动过程中手部滑动时被棱角划伤的安全隐患。
