摩托车离合器从动毂传动结构

在跨骑式、弯梁式燃油摩托车的动力传动链路中，离合器从动毂是承担动力切断、接合传递的核心承载构件，日常骑行过程中频繁的换挡操作、起步半联动工况，都需要该部件承受交变扭矩冲击，同时保证摩擦片组的滑动导向精度，避免动力传递过程中出现卡滞、打滑、异响等故障。从实际装车场景来看，该部件安装于发动机右侧曲轴输出端与变速器输入轴之间的腔体内，外侧与离合器主动罩配合形成摩擦片组的安装腔，内侧通过内花键与变速器输入轴直连，所有摩擦片的轴向滑动都依托从动毂外圆的凸台卡槽实现导向，当离合器接合时，主动摩擦片与从动摩擦片在弹簧压力下压紧，发动机曲轴输出的扭矩通过主动罩传递到摩擦片组，再经由从动毂的卡槽传递到内花键，最终输送到变速器挡位齿轮组，驱动车辆行驶；当骑手捏下离合手柄时，分离轴承推动压盘压缩弹簧，摩擦片组之间出现间隙，动力传递路径被切断，此时即可完成换挡、停车等操作，不会出现挡位打齿、车辆憋熄火的问题。

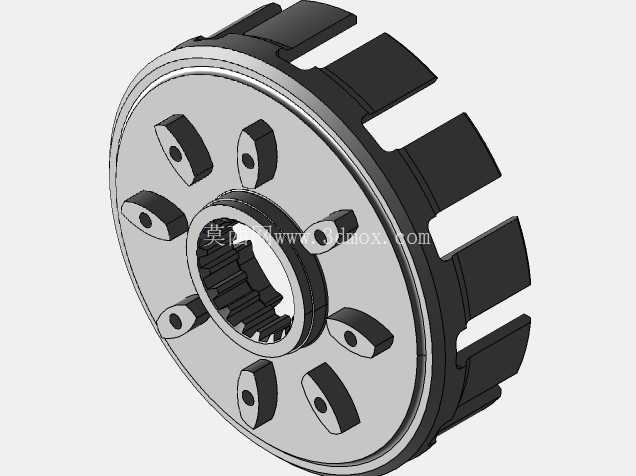

设计该构件时，首先要匹配对应排量车型的扭矩承载上限，比如小排量125cc到150cc车型，从动毂的壁厚、卡槽数量都要对应调整，本次结构采用8个周向均匀分布的外凸卡槽，每个卡槽的侧面都做了拔模斜度处理，既满足粉末冶金或者压铸成型的脱模要求，又能保证摩擦片内齿在卡槽内滑动时不会出现卡滞，卡槽的受力面做了局部加厚处理，因为半联动工况下摩擦片与卡槽侧面会存在相对滑动摩擦，加厚设计可以提升耐磨性能，延长部件使用寿命。内孔采用渐开线花键结构，花键的模数、压力角、齿数都要和配套的变速器输入轴完全匹配，花键的齿侧间隙控制在合理范围内，间隙过大会导致动力传递时出现冲击异响，间隙过小则会导致装配困难，热胀冷缩后出现花键咬死的故障。

从安装边界来看，该从动毂的轴向定位依靠输入轴上的卡簧与轴肩实现，安装时需要保证从动毂的端面跳动量控制在0.05mm以内，否则会导致摩擦片组压紧时受力不均，出现局部打滑、偏磨的问题；外圆的卡槽直径要和配套从动摩擦片的内齿小径保持合理间隙，保证摩擦片在轴向移动时无卡滞，同时径向间隙不能过大，避免高速旋转时摩擦片出现径向窜动，产生异响。从动毂靠近压盘的端面上均匀分布了8个凸台定位孔，用于安装离合器缓冲减震橡胶块，这些橡胶块可以吸收动力接合瞬间的冲击扭矩，避免刚性传递导致的齿轮打齿、整车窜动问题，凸台的高度、直径都要和橡胶块的尺寸过盈配合，防止长期使用后橡胶块脱落，导致缓冲失效。

结构设计上还考虑了动平衡性能，所有卡槽、凸台、安装孔都采用周向均匀对称分布，减少高速旋转时的离心力不平衡量，避免发动机高转速时出现离合器抖动、手把发麻的问题。从动毂的外缘做了等距的缺口设计，这些缺口一方面可以减轻部件整体重量，降低旋转惯量，让离合操作更加轻便，另一方面可以让离合器腔内的润滑油顺利流通，带走摩擦片滑动产生的热量，避免长期半联动导致的摩擦片过热烧蚀问题。在实际建模过程中，所有的圆角过渡都做了对应处理，避免应力集中，尤其是卡槽根部、花键退刀槽位置，都采用了R角过渡，防止长期承受交变扭矩时出现应力开裂，提升部件的疲劳强度。
