运动器材类羽毛球拍三维结构设计方案

在日常体育器材的结构设计工作中，羽毛球拍的三维建模需要兼顾运动力学表现与实际使用的握持手感，不能只停留在外观曲面的复刻层面。从实际应用场景来看，这类器材主要面向业余休闲运动、日常训练场景，不同使用人群对拍身重量、平衡点的需求存在明显差异，建模阶段就需要把这些实际使用的变量纳入结构考量范围。

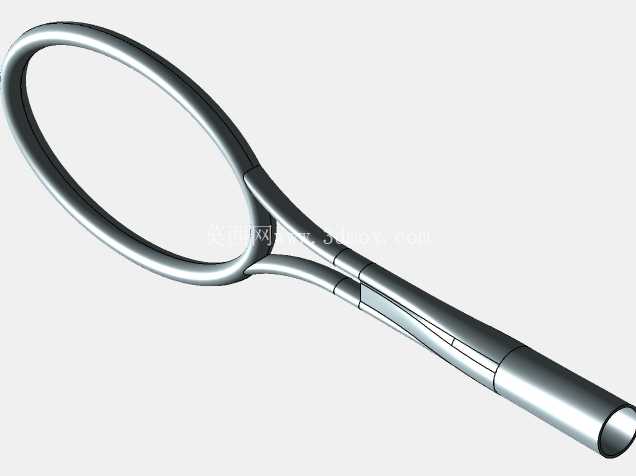

先从拍框部分的设计思路说起，拍框的截面形态直接决定了拍面的抗扭性能与击球时的风阻表现，常规的椭圆截面在高速挥拍时会产生不小的空气阻力，这次建模时把拍框上半段的截面做了渐变形的收窄处理，靠近三通位置的截面宽度比拍顶位置宽出2mm左右，既保证了拍框和拍杆连接位置的结构强度，避免大力击球时出现连接位断裂的问题，也能降低挥拍过程中正面来风的阻力。拍框的内侧预留了均匀的线槽结构，线槽深度控制在1.2mm，宽度1.5mm，这个尺寸刚好可以容纳拍线的嵌入，不会因为线槽过浅导致拍线在击球震动中出现移位，也不会因为线槽过深削弱拍框本身的壁面强度。拍框整体的外轮廓采用了微方头的圆弧过渡设计，相比传统的圆头拍面，有效击球面积能提升12%左右，更适合普通运动爱好者的击球习惯，降低击球打框的概率。

拍杆作为连接拍框和握把的核心传力部件，设计时重点考量了力的传导效率与弯折韧性。拍杆采用中空的薄壁结构，整体长度控制在280mm，外径从靠近三通位置的8mm均匀过渡到靠近握把位置的7.2mm，这种锥度设计可以让击球时的力量从拍框传导到握把的过程中形成线性的形变反馈，不会出现局部刚度过大导致的震手问题。拍杆和拍框连接的三通位置做了一体化的曲面过渡，没有生硬的直角拼接，这个位置是击球时应力最集中的区域，建模时特意把过渡区域的壁厚增加了0.8mm，同时做了内凹的圆弧导流面，既可以分散应力集中点，也能进一步降低挥拍时的风阻。

握把部分的设计重点围绕握持的贴合度展开，握把整体采用前细后粗的锥度形态，靠近拍杆的位置直径25mm，末端直径28mm，长度185mm，这个尺寸刚好匹配成年人手掌的握持范围，表面预留了0.5mm深度的缠绕层安装间隙，后续包裹手胶之后不会出现握持直径过大导致的操控不便问题。握把末端做了1.5mm高度的凸起挡边，可以避免运动过程中手胶滑脱，也能在大力挥拍时防止球拍从手中甩出。握把内部和拍杆的连接位置设计了15mm深度的安装孔，拍杆插入后可以通过粘接或者过盈配合实现固定，安装边界的公差控制在0.05mm以内，保证连接之后不会出现松动晃动感。

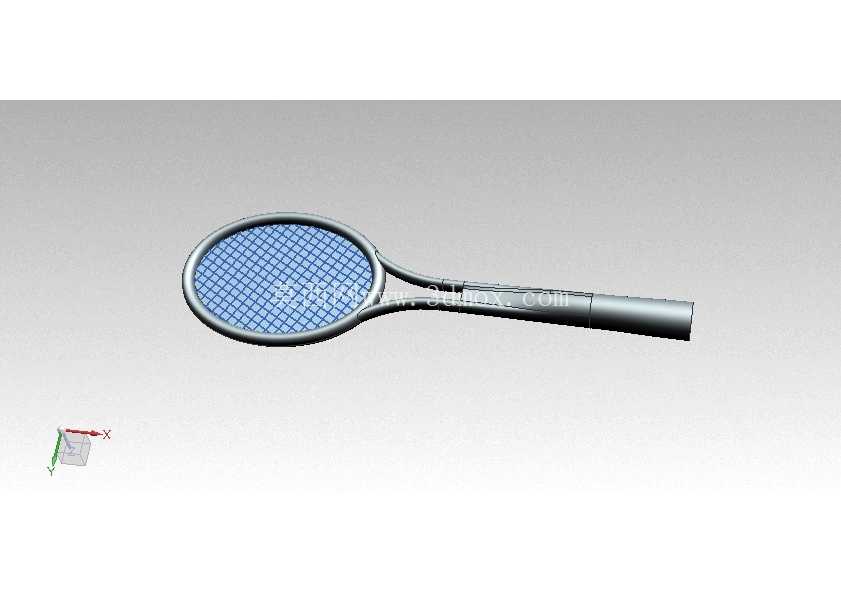

网面部分的建模还原了实际拍线的编织结构，横竖拍线的间距控制在8mm，线径0.7mm，编织位置做了交叉的贴合处理，模拟实际穿线之后的张紧状态，在做渲染或者运动仿真的时候，可以直观呈现击球时网面的形变反馈。整个拍身的总重量控制在85g左右，平衡点位于拍杆距离握把末端300mm的位置，属于攻防兼备的平衡型参数，既可以满足后场扣杀时的力量传导需求，也能保证网前小球操控的灵活性。

从安装边界的角度来看，整个球拍的最大外轮廓尺寸为总长675mm，拍框最大宽度220mm，整体厚度不超过25mm，这个尺寸符合常规羽毛球拍的通用规格，后续如果要做配套的拍套、球拍架等周边配件的设计，可以直接沿用这个三维模型的外轮廓数据做匹配，不需要再重复测量尺寸。建模过程中所有的曲面都做了G2连续的过渡处理，没有尖锐的棱角或者曲面断层，后续如果要开模生产，可以直接提取曲面数据做模具型腔的加工，不需要再做额外的曲面修补工作。另外，各个部件的拆分也完全符合实际生产的装配逻辑，拍框、拍杆、握把都是独立的实体结构，可以单独导出做不同材质的渲染验证，比如拍框用碳纤维材质、拍杆用高刚性碳纤维、握把用木质或者发泡材质，都可以在装配环境下直接替换材质属性，快速验证不同材质搭配下的重量分布与视觉效果。
