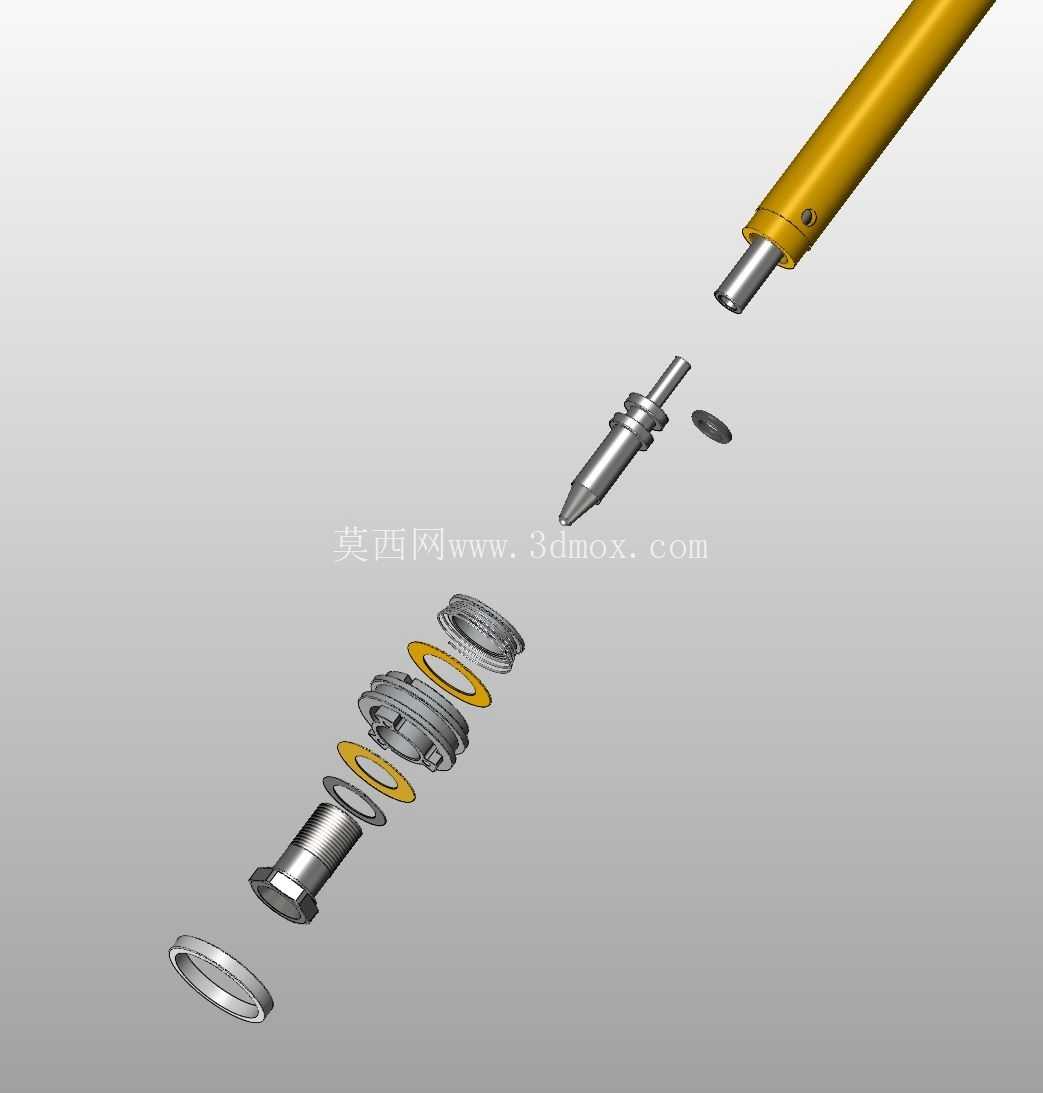

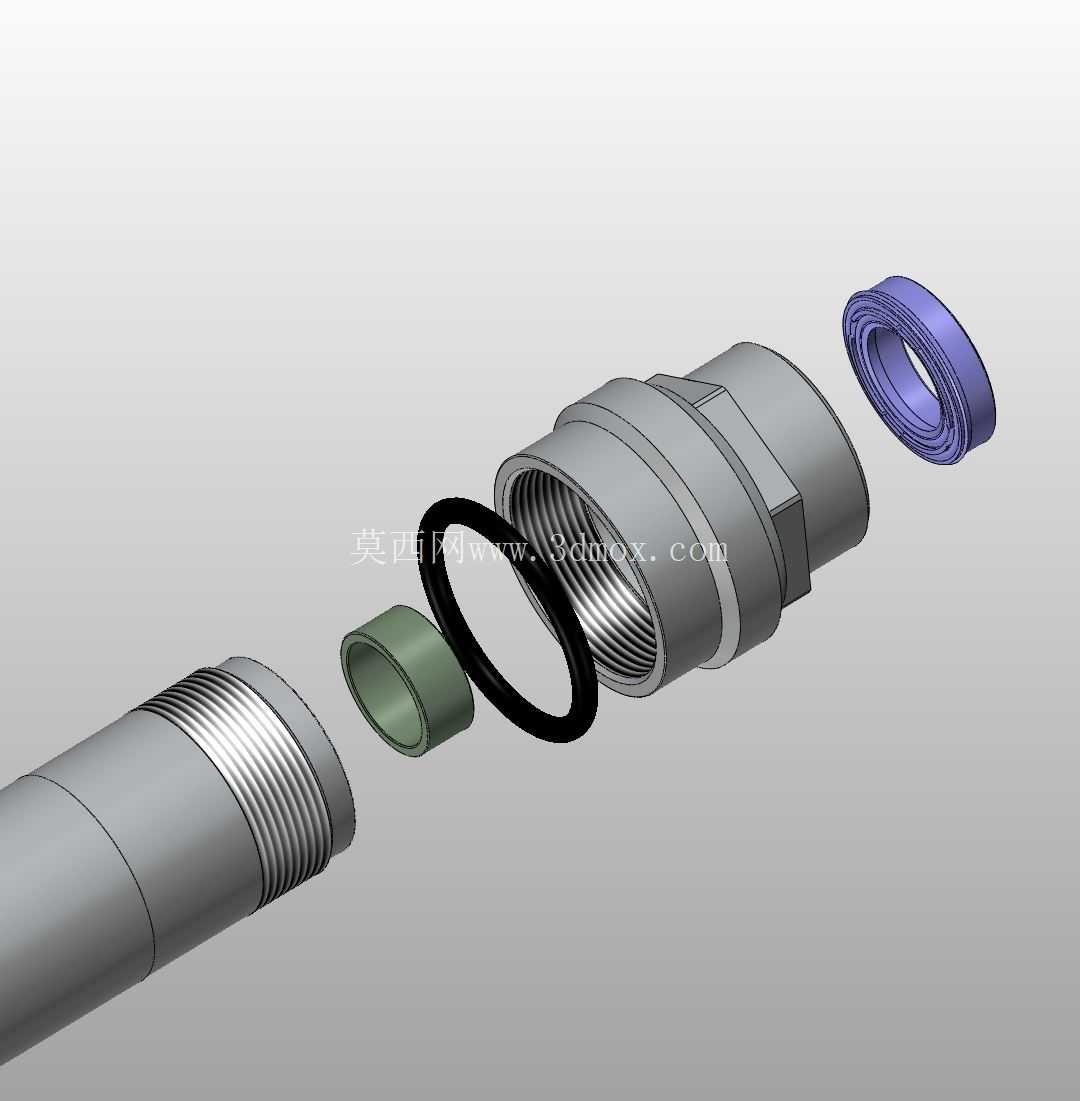

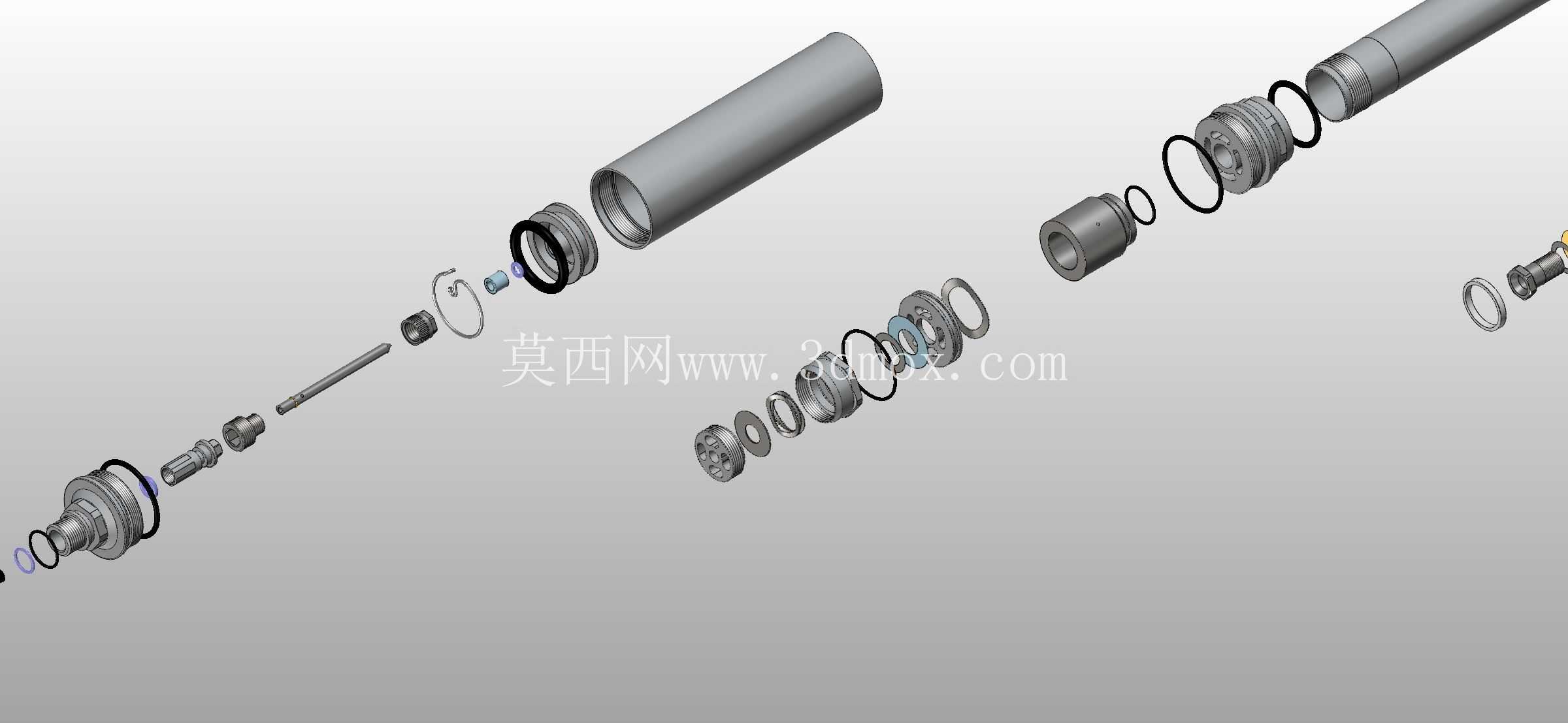

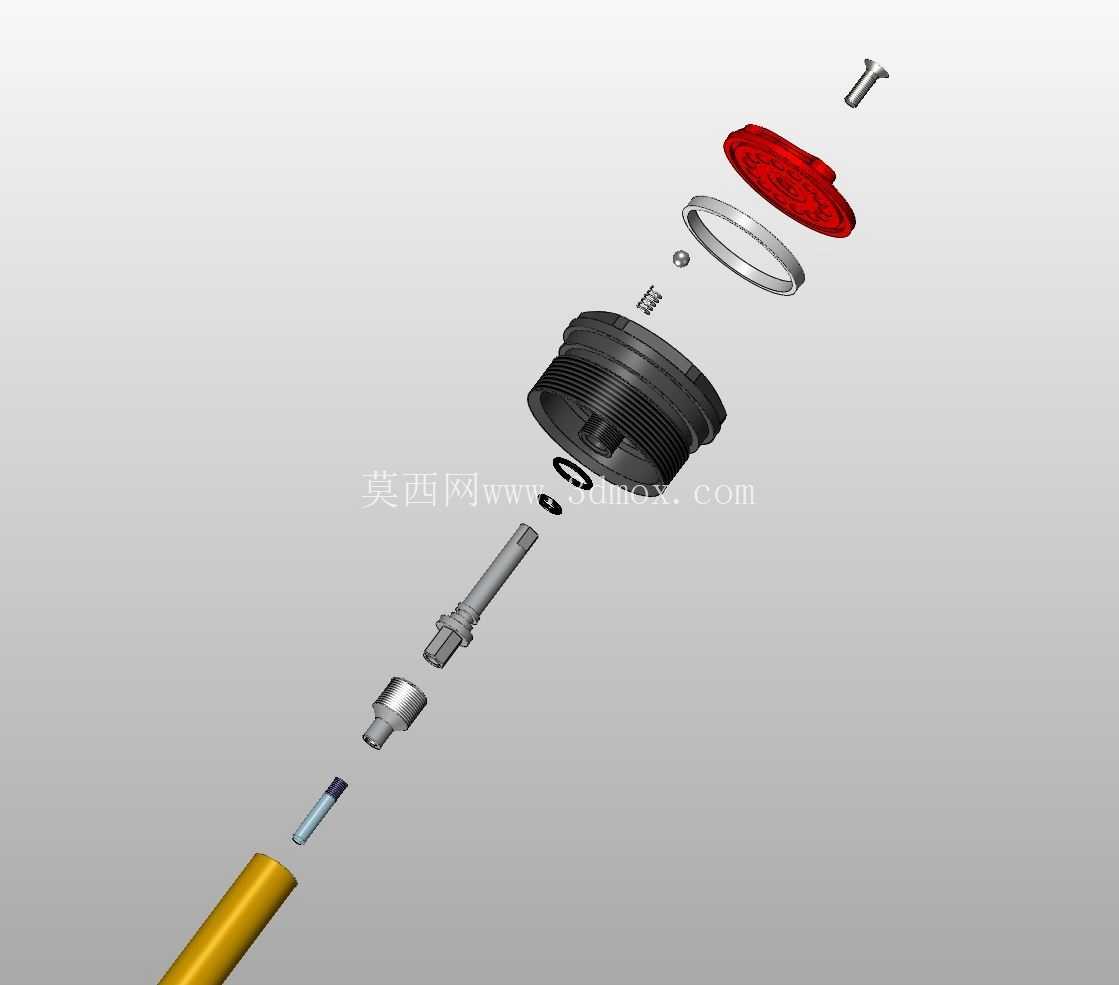

通讯设备专用长杆组件爆炸结构展示

　　这套长杆类组件的结构设计，核心服务于通讯类手持、杆载设备的信号收发、长度调节需求，日常在户外应急通讯、定点信号布设、便携通讯终端配套场景中使用频率极高。从拆解后的结构排布能看到，整套组件沿轴向分层排布，从最外侧的防护外管到内层的传动杆、弹性复位件、端部连接接头、密封限位环，每一个零件的轴向尺寸都做了严格的公差匹配，避免装配后出现轴向窜动、径向晃动的问题。做这类长杆通讯组件设计的时候，首先要考虑的是实际使用中的伸缩顺畅度，内层杆件和外层套管的配合间隙控制在0.02-0.05mm区间，既不会因为间隙过小出现伸缩卡滞，也不会因为间隙过大导致杆体弯曲变形，影响端部通讯模块的指向精度。

　　组件里的弹簧件选用的是等节距圆柱螺旋弹簧，预压行程匹配杆体完全收缩后的长度，保证拉伸到最大工作长度时，弹簧能提供足够的复位拉力，同时不会因为拉伸过量产生塑性变形。端部的连接接头做了阶梯轴定位结构，和通讯功能模块的安装孔位完全适配，安装时不需要额外做转接件，直接通过轴肩定位、侧面紧定螺钉锁紧即可，能大幅降低现场装配的工作量。从安装边界来看，整套组件完全收缩后的长度可以适配便携通讯设备的收纳仓尺寸，完全拉伸后的工作长度满足户外架设时的高度需求，杆体外壁做了防滑滚花处理，操作人员戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况。

　　设计过程中特意将所有密封件、限位卡环都设计成可快速拆卸的结构，日常维护时不需要专用工具就能拆开清理杆体内的沙尘、积水，适配野外复杂工况下的使用需求。每一个杆件的同轴度都做了形位公差约束，装配后整根杆的直线度误差控制在0.1mm/m以内，避免拉伸后出现杆体弯折，影响端部模块的工作稳定性。组件上的所有配合面都做了倒角处理，装配时不会出现锐边刮伤密封圈、操作人员手部的问题，同时也能引导零件快速对位，提升装配效率。从结构强度来看，外管选用的是轻质高强度合金材质，在满足杆体抗弯强度要求的前提下尽可能降低整体重量，方便长时间手持操作，内层传动杆做了表面硬化处理，反复伸缩摩擦也不会出现表面磨损掉屑，延长整套组件的使用寿命。

　　所有的限位结构都设置在杆体内部，没有外露的凸起结构，收纳时不会勾挂背包、衣物等物件，适配户外移动作业的使用场景。在做三维结构建模的时候，每一个零件的装配约束都采用了轴向对齐、面匹配的约束方式，完全还原实际装配的配合关系，做干涉检查时能清晰看到每一个零件的运动行程，避免实际生产中出现零件运动干涉、无法正常伸缩的问题。这套组件的结构设计没有多余的冗余零件，每一个部件都承担了对应的功能：外管负责握持防护、内层杆负责长度传导、弹簧负责复位助力、接头负责功能模块连接、密封件负责防尘防水、卡环负责行程限位，整体结构紧凑，功能集成度高，完全适配通讯类便携设备的轻量化、高可靠性需求。
