壁挂式多握位引体向上训练单杠结构

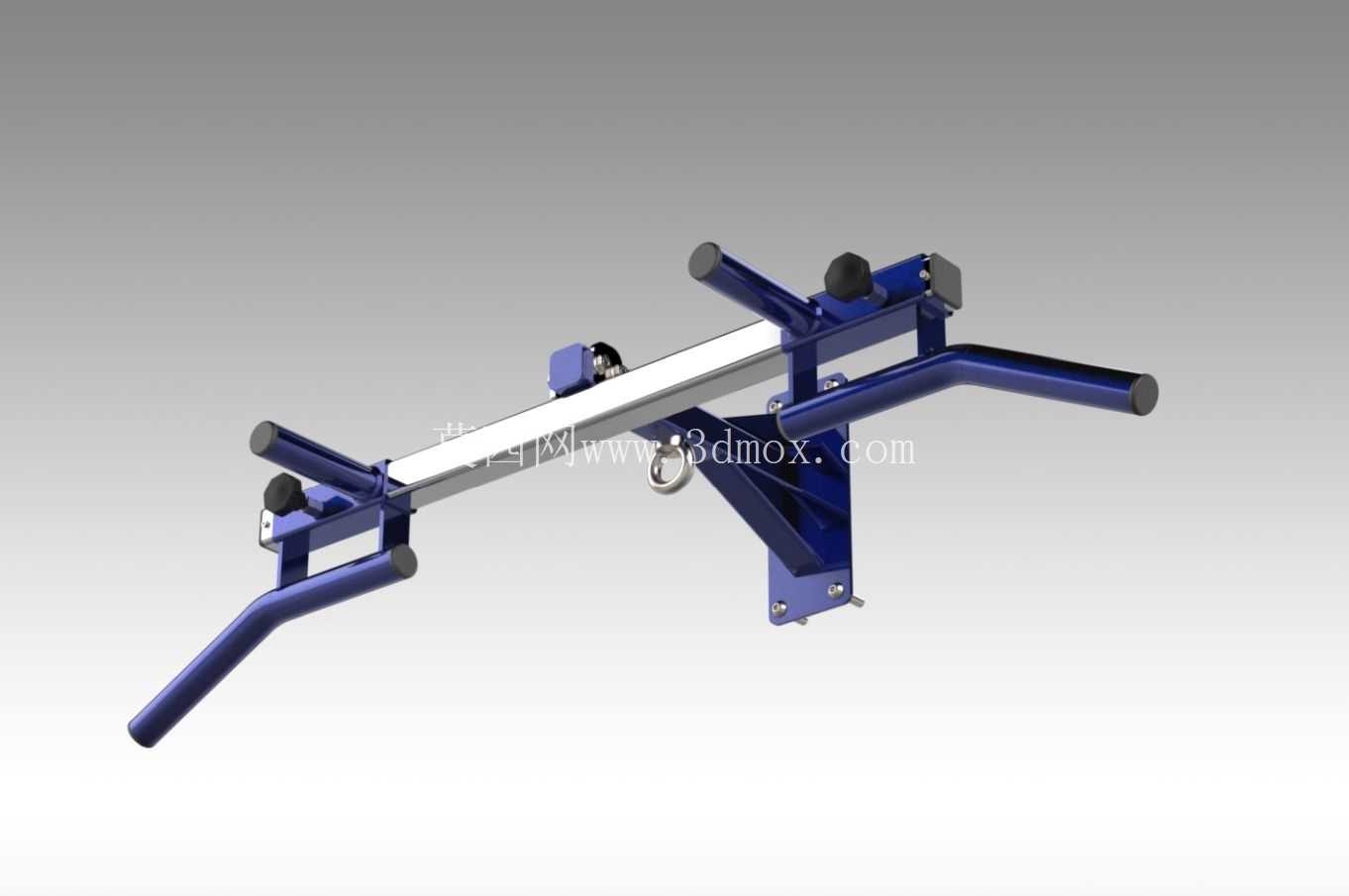

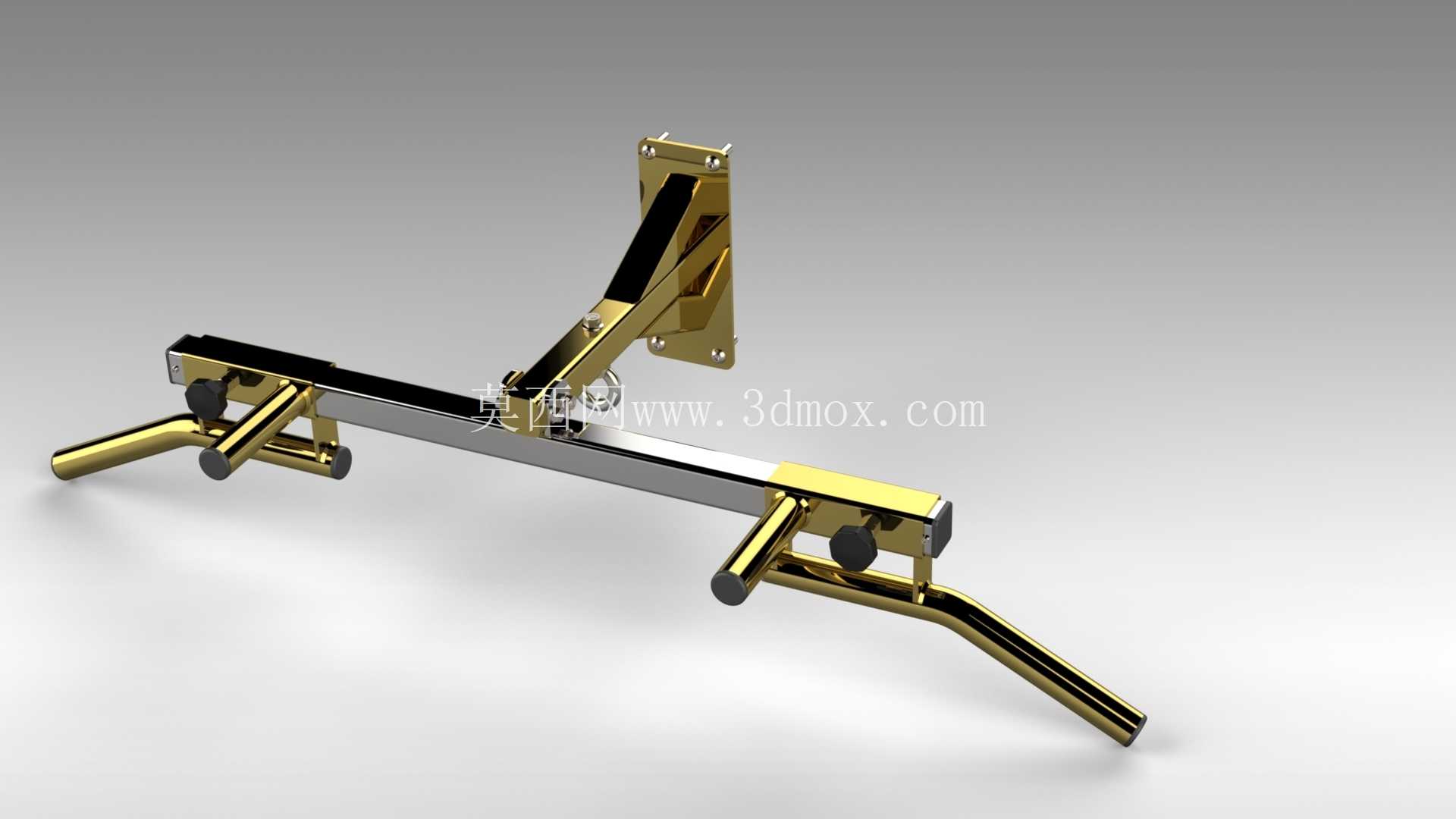

　　这款壁挂式单杠主要面向家庭健身区、小型工作室、商用健身房墙面安装场景设计，核心用途是为使用者提供引体向上、悬垂举腿等上肢及核心力量训练的稳定支撑载体，相比落地式单杠无需占用地面空间，对层高适配性更强，安装完成后不会干扰地面其他健身器材的摆放与使用。从功能特性来看，这款单杠设置了多组不同角度的握把位，除了中间的横向直握位适配正手、反手宽距引体动作外，两侧延伸的斜向握把可适配窄距、对握、锤式引体等不同训练动作，能覆盖背阔肌、肱二头肌、斜方肌中下束、核心肌群等多部位训练需求，握把末端设置了防滑限位结构，避免训练过程中手部滑脱造成运动损伤；主杠与墙面安装座之间设置了加强三角支撑结构，可分散承载时的应力集中，避免长期使用后安装位出现形变。

　　设计思路上，整体采用模块化装配逻辑，墙面安装座为独立组件，可先通过膨胀螺栓与混凝土实心墙面完成固定，再将主杠横梁与安装座通过螺栓锁紧，降低现场安装的对位难度；主杠横梁采用矩形截面型材，相比圆管型材抗扭性能更优，在使用者做摆动式引体或双力臂动作时，不会出现杠体扭转晃动感；所有握把位置均做了等直径延伸设计，可适配市面上通用的泡棉防滑套安装，无需额外定制配件；安装座上预留的挂孔位还可搭配悬挂训练带、吊环等配件使用，拓展训练功能边界。

　　外形尺寸与安装边界方面，主杠横向总宽度适配多数成年人肩宽训练需求，两侧斜握把向外延伸的角度经过人体工学校核，训练时手臂不会与主杠发生磕碰；安装座的竖向固定孔位间距符合常规墙面膨胀螺栓安装的安全间距要求，安装时需保证墙面为厚度不低于10cm的实心混凝土墙体或承重砖墙，禁止安装在空心砖、轻质隔墙、石膏板等非承重墙面，安装完成后杠体下沿距离地面的预留高度需满足使用者悬垂时脚部不接触地面的要求，杠体前方预留不小于1.2m的活动空间，避免训练时与周边物体发生碰撞；所有金属连接位置均做了圆角过渡处理，没有尖锐棱角，避免安装及使用过程中出现磕碰划伤。

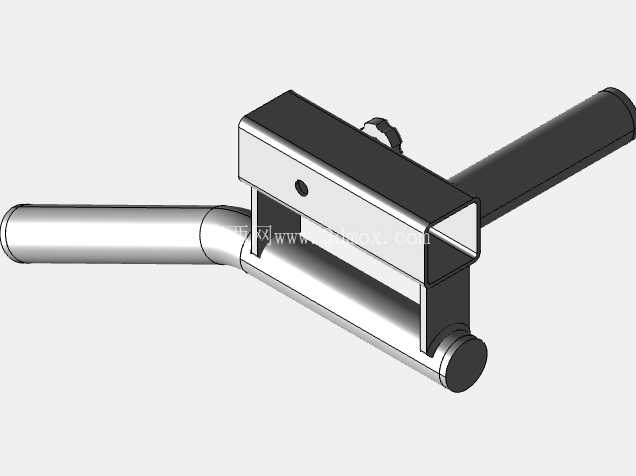

　　结构受力校核上，整体承载能力可满足常规成年使用者的训练载荷，三角支撑肋板将主杠承受的竖向载荷均匀传递到墙面安装座的各个固定点，避免单个螺栓承受过大剪切力；主杠与斜向握把的连接位置采用焊接加螺栓紧固的双重固定方式，长期承受交变载荷也不会出现连接松动；握把的管径设置符合成年人手部抓握的舒适尺寸，不会因管径过粗导致抓握费力，也不会因管径过细导致抓握稳定性不足。
