摩托车传动系统杠杆支撑结构件

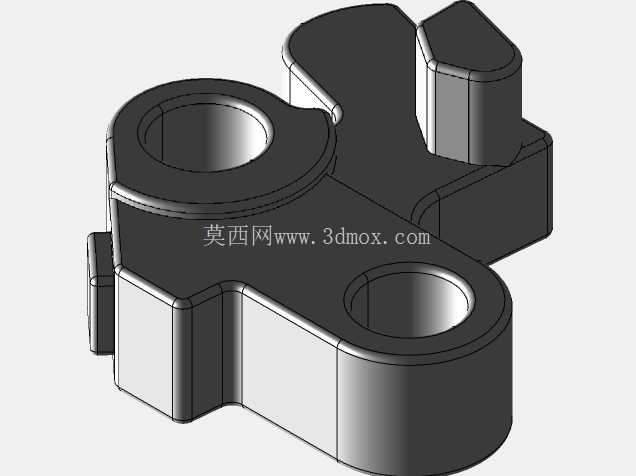

　　在摩托车变速与离合操纵的传动链路里，这类杠杆支撑件是承担力换向、行程放大的核心受力构件，日常骑行中每一次捏合离合、切换挡位的操作力，都会通过拉索传递到这个构件上，再通过它的枢轴转动把力传导到对应的执行端，直接影响换挡手感的清晰度与离合分离的彻底性。从结构设计来看，构件上设置的两个同轴度要求极高的通孔，分别对应固定枢轴与传动连杆的安装位，其中大直径孔是整个构件的旋转基准，安装时与车架上的固定销轴配合，需要保证转动时无卡滞、径向旷量控制在0.1mm以内，避免长期使用后出现旷量导致的换挡不准、离合结合点模糊问题；小直径孔则连接操纵拉索或者传动推杆，孔位的中心距精度直接决定了操纵行程的传动比，设计时需要结合整车操纵系统的杠杆比计算，保证手柄端的操作力处于符合人机工程的合理区间，既不会因为力臂过短导致操作沉重，也不会因为力臂过长出现行程不足、分离不彻底的问题。

　　构件上凸起的异形限位结构，是用来限制杠杆的转动角度范围，避免过度转动导致拉索脱出或者构件与周边零部件发生运动干涉，这个限位面的角度设计需要匹配整个操纵系统的最大行程，在保证全行程运动顺畅的前提下，预留1-2mm的安全余量，抵消零部件加工误差与装配累计公差带来的影响。外形设计上，构件整体采用了变厚度的加强结构，在枢轴孔周边做了加厚处理来承受转动时的交变应力，非受力区域则做了适当的减薄来控制零件重量，符合摩托车轻量化的设计趋势，所有棱边都做了圆角过渡，避免应力集中导致的零件疲劳断裂，毕竟摩托车在长期使用中会持续承受路面带来的振动，交变载荷下应力集中位置很容易出现裂纹。

　　安装边界方面，这个构件安装在发动机侧盖附近的车架安装位上，周边需要预留足够的转动空间，不能与发动机壳体、离合拉索、换挡轴等周边零部件发生干涉，安装时枢轴孔的轴线需要与配合销轴保持同轴，装配后需要手动转动构件检查全程是否顺畅，无卡滞、无异响，同时要保证限位结构在两个极限位置都能可靠接触，不会出现过位情况。从实际使用场景来看，这个零件虽然体积不大，但属于操纵系统的安全相关部件，一旦出现断裂或者卡滞，会直接导致离合无法分离、挡位无法切换，影响骑行安全，所以设计时材料一般选用高强度铝合金或者压铸锌合金，兼顾强度与轻量化要求，表面做氧化或者喷塑处理提升耐腐蚀性，应对雨天骑行、泥水飞溅的使用环境。

　　建模过程中需要重点关注两个安装孔的形位公差，孔与孔之间的平行度、孔自身的圆柱度都需要严格控制，同时限位面的角度、各个加强筋的厚度与过渡圆角都要符合工艺要求，保证压铸或者机加工时能够顺利成型，不会出现缩孔、缺料等工艺缺陷。在做装配验证的时候，需要把构件放到整车三维装配环境里做运动仿真，模拟全行程转动过程，检查与周边零件的最小间隙，保证在最大振动工况下也不会发生碰撞干涉，同时要做受力仿真分析，在最大操作力工况下检查构件的应力分布，确保最大应力值低于材料的屈服强度，预留足够的安全系数，满足长期使用的耐久性要求。
