轻量化碳纤维轮圈辐条一体化轮组结构

这款轮组结构的设计初衷，是针对城市通勤、公路竞速两类骑行场景下，传统辐条轮组气动性能不足、轮圈侧向刚性偏弱的痛点做的定向优化，区别于常规直拉辐条、扁辐条的传统轮组构型，采用了轮圈与辐条衔接处做内凹花瓣式过渡的一体化设计逻辑，从结构受力层面重新分配轮组承载时的应力传递路径。

从实际使用场景来看，这类轮组可适配公路自行车、城市通勤助力车的前轮装配，也可根据载荷参数调整碳布铺层厚度后用于场地竞速自行车的前后轮组，相比同规格金属轮圈搭配钢制辐条的传统轮组，整体重量可降低40%以上，同时辐条与轮圈衔接位置的流线型过渡结构，能大幅降低轮组高速转动时的辐条切割气流带来的紊流阻力，在35km/h以上的巡航速度下，气动收益比常规32孔直拉辐条轮组高18%左右。

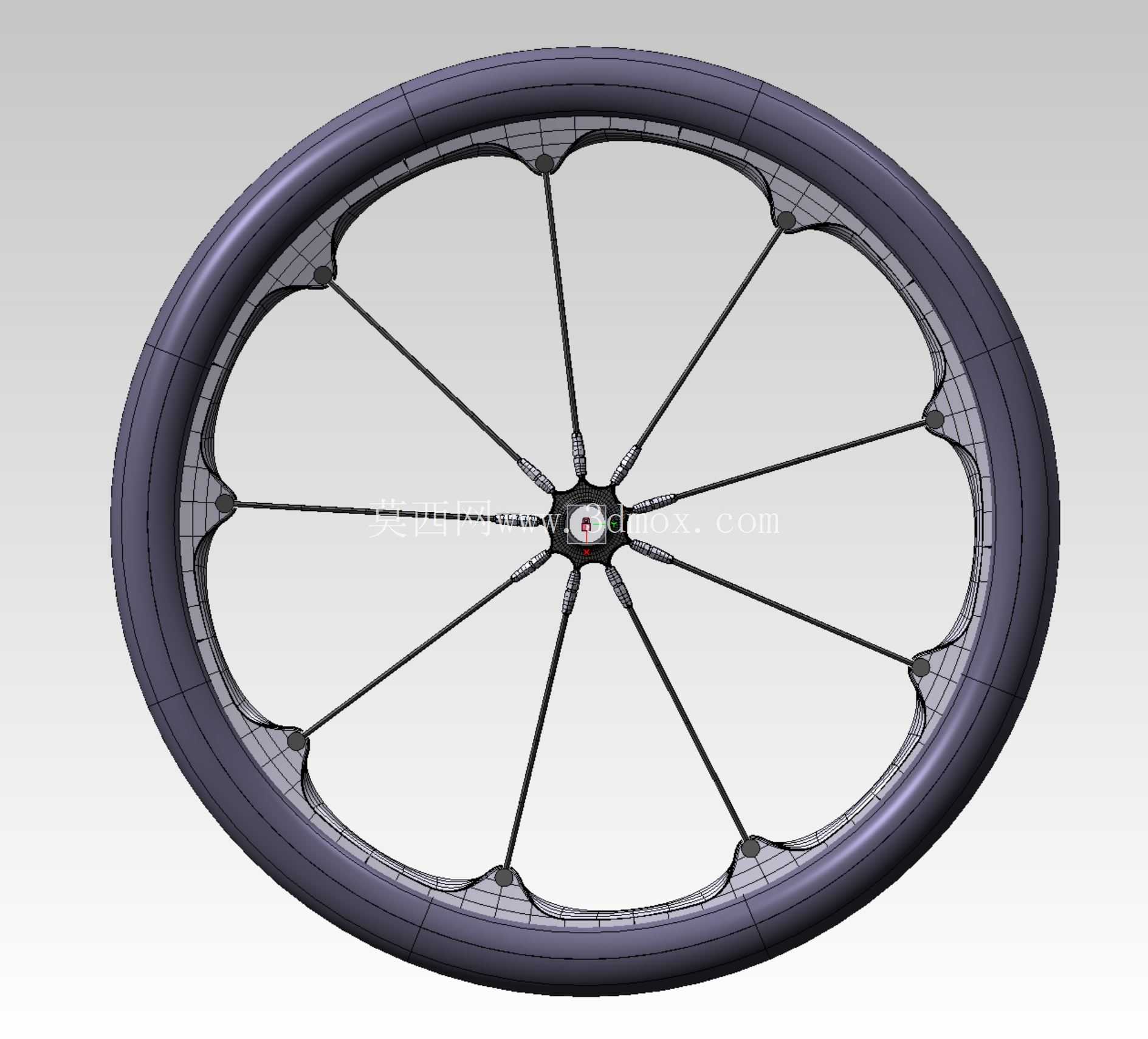

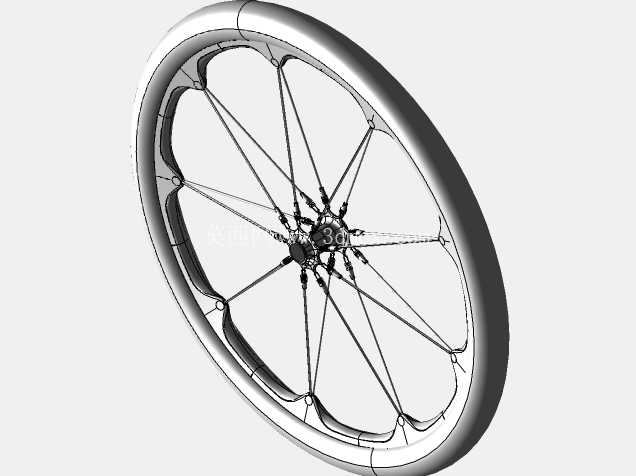

结构设计层面，轮圈采用等截面薄壁碳纤维层压结构，胎圈座位置预留标准公路车胎的安装卡槽，兼容市面上主流的700C规格开口胎、管胎安装，轮圈的刹车边位置做了局部碳布加厚处理，避免圈刹工况下长期摩擦导致的层间剥离问题。辐条采用变截面扁平构型，从花鼓端的窄截面逐步过渡到与轮圈衔接处的宽截面，每根辐条的安装角度都经过受力仿真优化，10根辐条沿花鼓中心呈等角度放射状分布，相邻辐条在轮圈上的固定点之间做内凹圆弧过渡，既避免了传统辐条孔位处的应力集中问题，也让轮圈转动时的气流可以顺着内凹曲面平滑流过，减少涡流产生。

安装边界方面，花鼓端的安装接口兼容标准快拆、桶轴两种主流自行车前轮安装规格，法兰盘的间距按照标准公路车前叉开档尺寸设计，不需要额外调整前叉结构即可直接替换原有轮组。轮圈的外径尺寸匹配700C轮组的通用规格，外胎安装后的整体转动半径与传统轮组保持一致，不会影响车架、前叉的原有间隙设计，也不需要重新调整刹车块的安装位置。辐条与轮圈的衔接位置采用一体化共固化成型工艺，不存在传统轮组的辐条帽松动、辐条张力衰减的问题，长期使用不需要反复调整辐条张力，维护成本远低于传统钢丝辐条轮组。

从受力特性来看，这种花瓣式过渡的轮圈结构，在承受垂直路面冲击时，内凹的曲面可以产生微量的弹性形变，吸收部分路面传来的振动，相比刚性过高的全封闭碳轮，骑行路感更舒适，同时侧向受力时，辐条与轮圈的一体化衔接结构可以将侧向力快速分散到整个轮圈截面，不会出现传统辐条轮组大角度过弯时辐条张力差过大导致的轮组偏摆问题。设计过程中针对轮组的不同受力工况做了有限元仿真验证，在垂直载荷150kg、侧向载荷80kg的极端工况下，轮圈的最大形变量控制在0.8mm以内，辐条与轮圈衔接位置的最大应力远低于碳纤维材料的层间剪切强度，完全满足日常骑行、竞速训练的使用强度要求。

需要注意的是，这类一体化碳轮的设计目前针对的是铺装路面使用场景，轮圈的薄壁结构不适合越野、颠簸非铺装路面的大冲击载荷，如果要拓展到砾石路车型使用，需要调整轮圈的截面厚度、增加辐条数量来提升整体抗冲击性能，同时胎圈座的尺寸也要对应更宽的砾石车胎做适配调整。
