挂耳式真无线蓝牙耳机及充电仓结构设计

　　本次呈现的挂耳式真无线蓝牙耳机三维结构，核心面向运动通勤场景下的音频播放与通话拾音需求，区别于普通入耳式耳机的结构逻辑，挂耳结构的加入从根源上解决了剧烈运动时耳机滑落的问题，适配跑步、健身、户外骑行等多种佩戴场景，同时兼顾日常通勤的佩戴舒适度，不会因长时间佩戴对耳道产生过度挤压。从结构设计逻辑来看，耳机主体分为入耳发声单元、挂耳支撑结构、尾端控制模块三个核心部分，入耳部分采用符合人体工学的倾斜角度，匹配多数人耳道的自然走向，出声孔位置做了收窄处理，既可以保证声音传导的密封性，也能避免异物直接进入发声腔体。

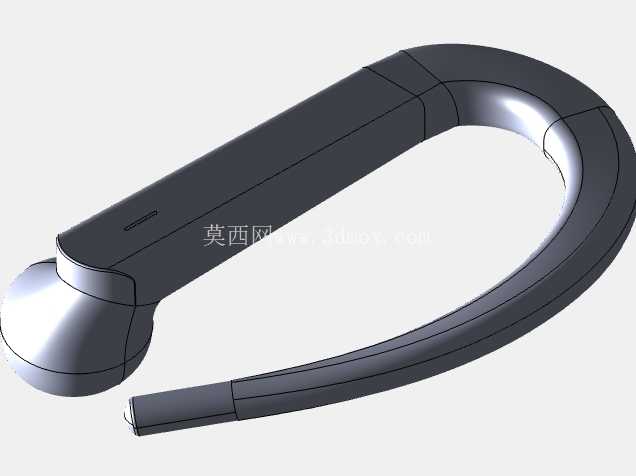

　　挂耳部分采用弹性弧形结构，建模时参考了人耳外轮廓的平均曲率，从耳后根部延伸至耳廓上方，贴合时不会对耳软骨产生过度压迫，结构厚度控制在1.8mm，保证支撑强度的同时兼顾佩戴的隐形效果，不会出现过于突兀的外凸轮廓。耳机尾端集成了触控感应区域与通话麦克风开孔，开孔位置正对使用者嘴部方向，拾音路径上做了空腔导流设计，能够降低环境风噪对通话质量的影响，触控区域的表面做了微凸处理，佩戴时无需目视即可通过触感找到操作位置，实现切歌、接挂电话、唤醒语音助手等操作。

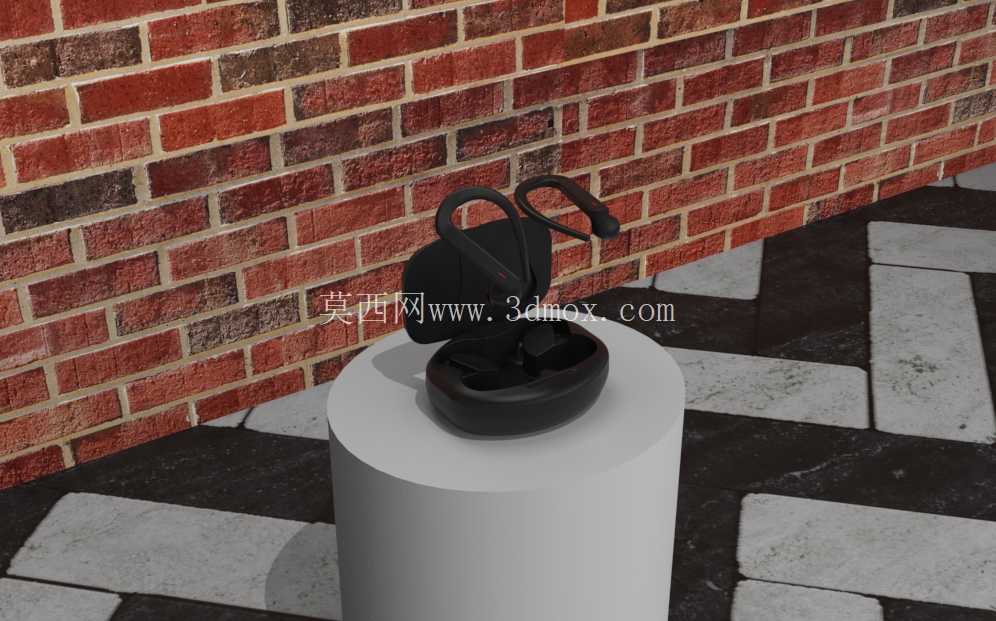

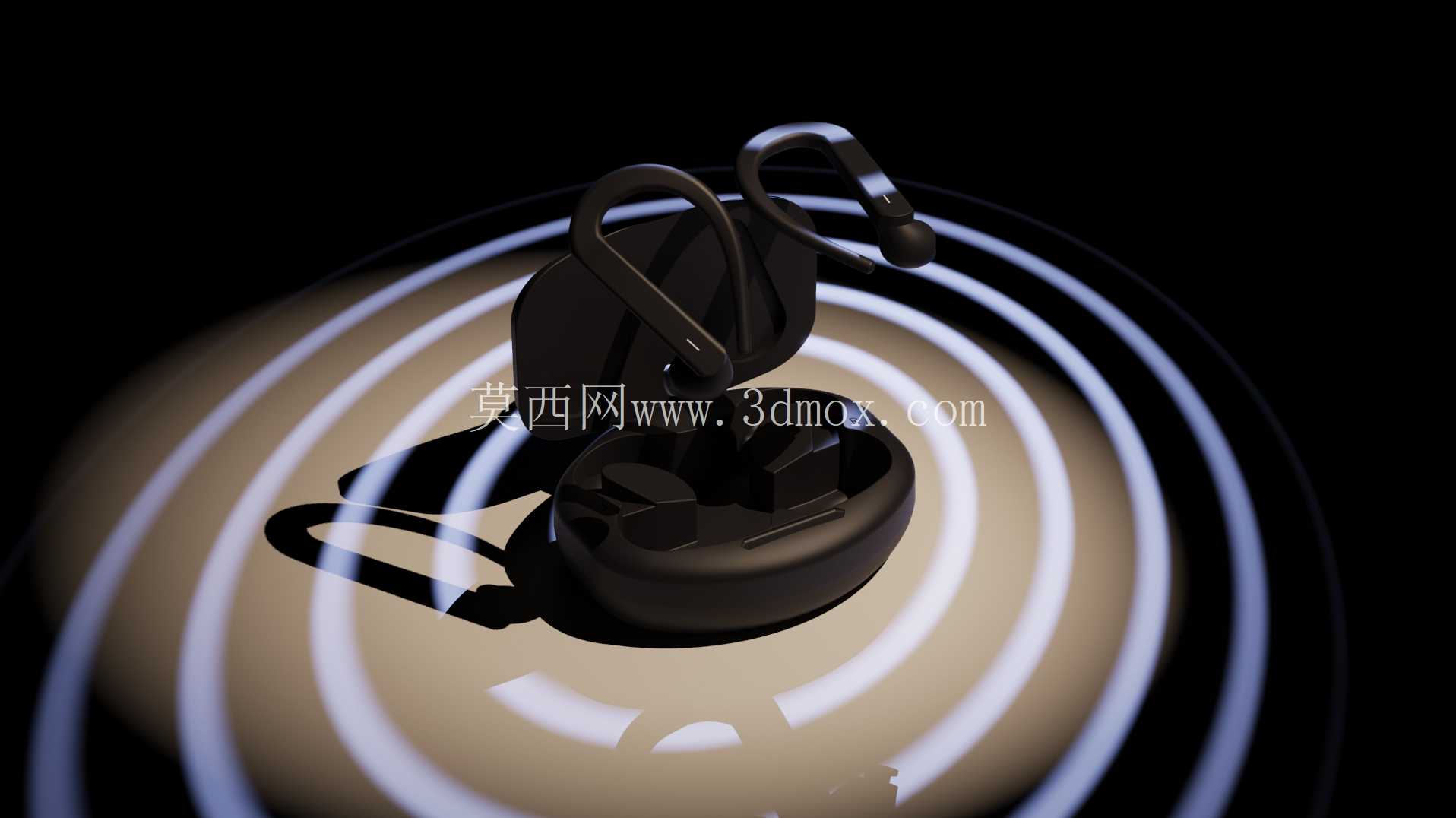

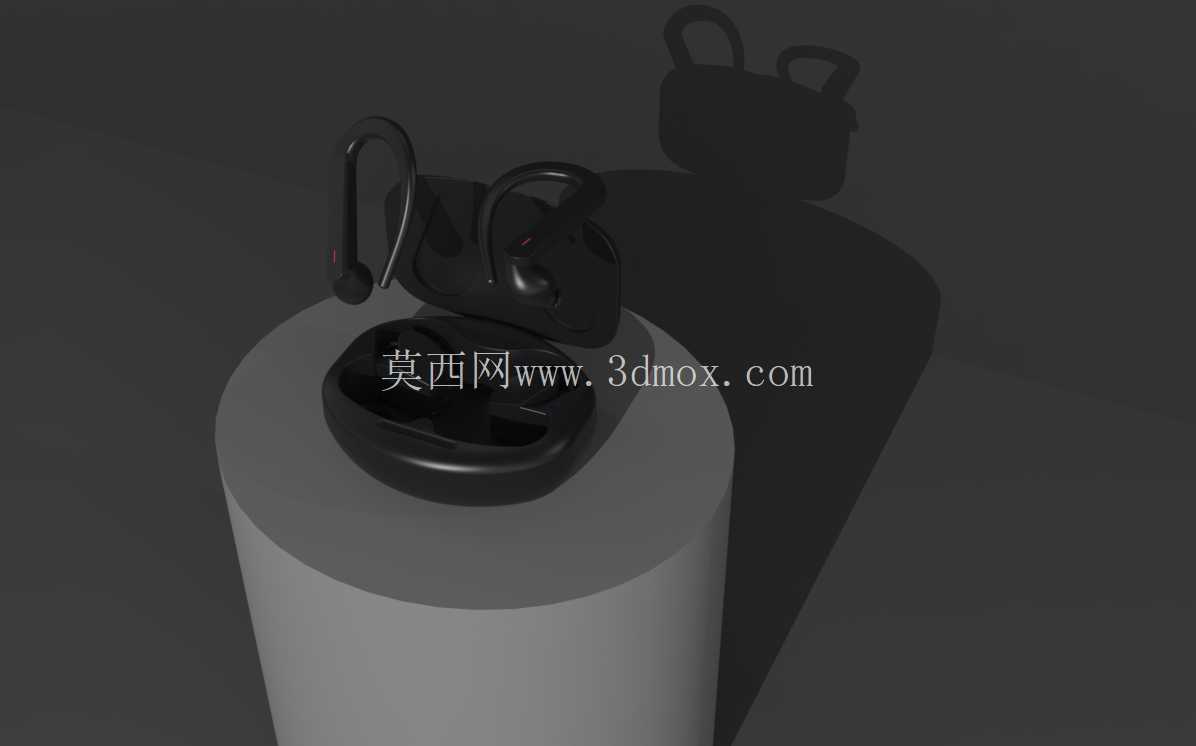

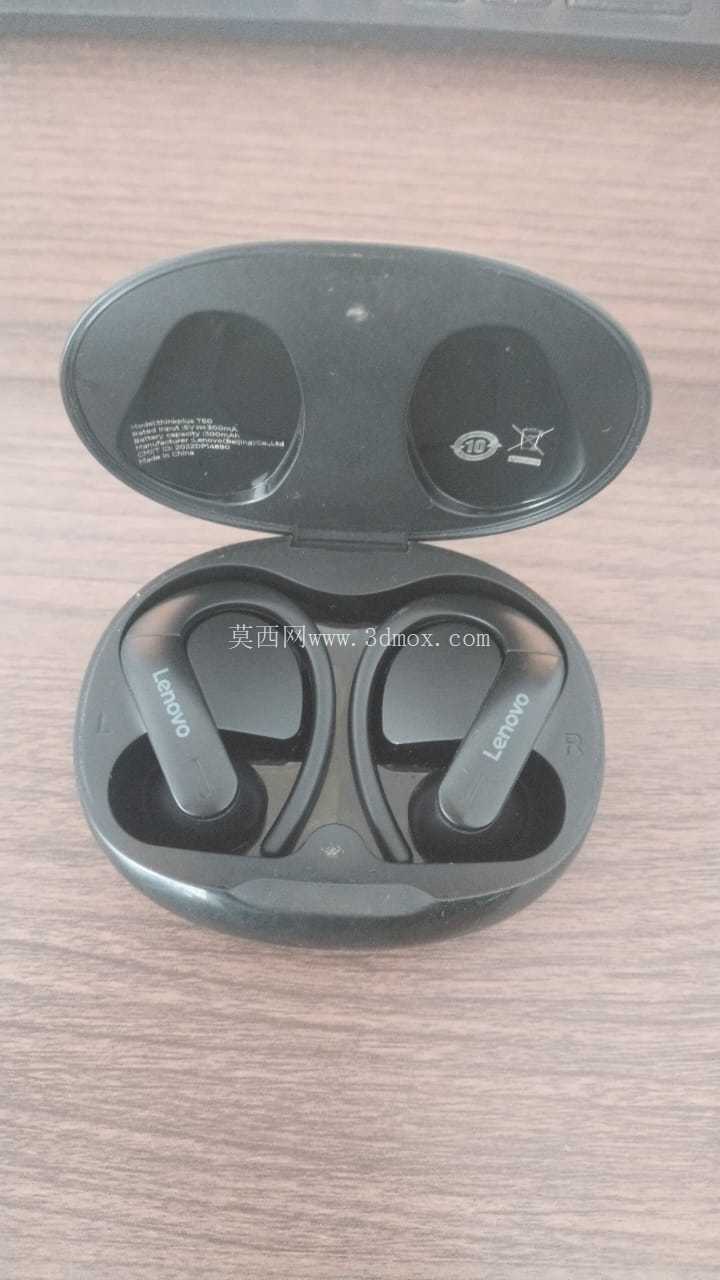

　　配套的充电仓采用圆润的椭球造型，整体轮廓没有尖锐棱角，方便放入衣物口袋携带，仓盖与仓体的连接采用内置转轴结构，开合角度控制在110度，既可以保证取放耳机时的操作空间，也能避免开合角度过大导致的转轴结构劳损。充电仓内部的耳机定位槽完全匹配耳机的外轮廓，放入后可以实现磁吸定位，充电触点正对耳机尾部的充电接片，对位偏差控制在0.2mm以内，保证充电接触的稳定性，仓内预留了电池放置空腔与主板安装位，整体空间利用率达到75%以上，在保证30小时以上总续航的前提下，将充电仓的整体外径控制在65mm以内，厚度控制在28mm，单手握持即可完成开合取放操作。

　　建模过程中对所有配合面做了公差预留，壳体之间的止口配合间隙控制在0.1mm，既可以保证组装时的顺畅度，也能避免日常使用中壳体出现松动异响，挂耳结构与耳机主体的连接位置做了圆角过渡，避免应力集中导致的结构断裂，所有外露的开孔位置都做了防尘网安装位的预留，可直接粘贴防尘网阻挡灰尘进入腔体内部。从安装边界来看，耳机整体重量控制在单只6g以内，挂耳部分的弹性变形量预留了8mm的适配范围，可以匹配不同耳型大小的使用者，充电仓的Type-C充电接口设置在仓体侧面，接口位置距离仓底3mm，插入充电线时不会与放置平面产生干涉，仓盖的磁吸扣合位置设置在仓体前端，扣合力度控制在5N，既可以保证日常携带时不会意外开盖，也能单手轻松完成开盖操作。发声单元的安装位预留了10mm直径的动圈单元放置空间，周边做了密封筋位，安装发声单元后可以实现前后腔的声学隔离，保证低频音效的输出质量，耳机内部的锂电池放置位做了限位结构，避免摔落时电池移位触碰内部电路板，所有内部走线的位置都预留了0.8mm的走线槽，组装时线材可以顺着槽位排布，不会被壳体挤压造成线路破损。
