带霍尔传感的两轮车再生制动杠杆结构

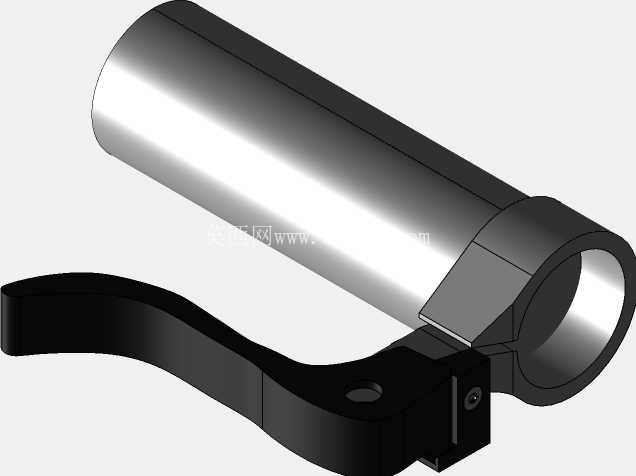

　　日常通勤场景里的两轮代步工具，不管是人力自行车还是电动摩托，传统制动系统都是靠摩擦片把动能直接转化为热能耗散掉，不仅浪费能量，长下坡路段还容易因为摩擦片过热出现制动衰减的风险，这套再生制动杠杆就是针对这个痛点做的结构设计。从实际装车的边界来看，这套杠杆的安装基座是适配标准车把管径的套筒结构，套筒内径匹配市面主流22mm直径的车把圆管，轴向长度控制在65mm，不需要改动原车把的安装孔位，替换原有刹车手柄基座就能完成装配，不会和车把上的调速转把、灯控开关产生位置干涉。

　　杠杆的握持段做了符合人机工程的弧度设计，握持区距离车把中心的径向距离在35mm到70mm之间，适配不同手掌大小的使用者，捏合行程控制在20mm，和常规刹车手柄的操作手感保持一致，不需要使用者改变长期养成的刹车操作习惯。结构设计上没有采用传统刹车的机械拉线或者液压顶杆直接联动摩擦片的单一结构，而是在套筒基座和杠杆的铰接位置预留了霍尔传感器的安装槽，对应的杠杆铰接端嵌入了永磁体，当使用者捏下制动杆的时候，杠杆绕铰接轴转动，永磁体和霍尔传感器之间的相对位置发生变化，霍尔元件就能输出对应捏合行程的电压信号，这个信号可以直接传递给整车的控制器，控制器根据信号大小调整动能回收的功率，在制动初期先启动电机反转进行能量回收，当捏合行程达到阈值之后，再联动传统的摩擦制动结构，实现能量回收和机械制动的平顺衔接。

　　整个杠杆的受力结构做了针对性的加强，铰接位置的销轴采用不锈钢材质，配合自润滑衬套，反复捏合的旷量控制在0.1mm以内，避免长期使用后出现传感信号偏移的问题。套筒和车把的固定方式采用开口抱紧结构，侧面用内六角螺丝锁紧，锁紧力足够应对紧急制动时的大力度捏合，不会出现基座在车把上滑动移位的情况。考虑到户外使用的环境，霍尔元件的安装位置做了密封胶圈防护，能够阻挡雨天的雨水和日常骑行的灰尘进入传感区域，保证信号输出的稳定性。杠杆主体采用高强度工程塑料和金属嵌件结合的结构，握持部分的塑料件做了防滑纹理，和基座连接的受力部分嵌入金属加强件，既控制了整体重量，又能保证制动时的结构强度不会出现断裂风险。

　　在实际使用场景中，这套结构可以适配不同功率的两轮代步车型，不管是带电池的电动自行车还是燃油摩托改混动的车型，都可以通过调整霍尔传感器的信号输出阈值，匹配不同的动能回收策略，平路骑行时轻捏制动杆就能启动能量回收，给车载电池补能，长下坡路段可以通过调整捏合力度控制回收功率，减少摩擦片的工作负荷，降低制动系统过热失效的概率。和传统的刹车手柄相比，这套结构不需要额外布置复杂的传感组件，所有的感应元件都集成在手柄基座内部，整车布线只需要多接一根信号传输线，改装和量产装配的难度都很低。铰接位置的转动阻尼做了专门的调校，不会因为路面颠簸导致杠杆出现误转动触发动能回收，也不会因为阻尼过大导致捏合手感生涩。永磁体的固定采用卡槽加胶水双重固定的方式，避免长期震动导致磁体移位，保证霍尔信号的输出和捏合行程始终保持线性对应关系，不会出现制动过程中动能回收力度突变的情况，提升骑行时的制动平顺性。
