STM32F401CCU6核心控制电路板结构设计

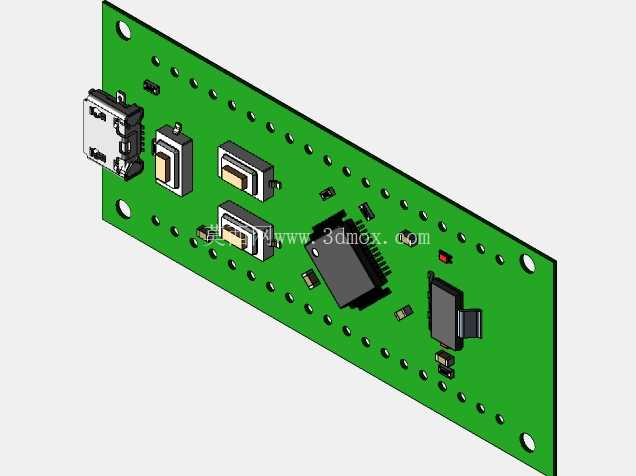

这款基于STM32F401CCU6主控的核心控制板，在嵌入式开发、小型智能设备控制场景中有着极高的适配性，日常做小型物联网终端、便携式数据采集节点、简易运动控制单元的时候，这类紧凑尺寸的核心板往往是结构设计阶段优先考虑的选型对象。从实际安装边界来看，整板长宽尺寸控制在66mm×25mm，属于典型的窄长型板卡设计，板体四周均匀排布的安装孔完全适配M2规格的铜柱固定，不管是叠装在扩展载板上，还是直接固定在小型设备的壳体内部，都不会占用过多的安装空间，对于内部空间局促的便携式设备来说，这个尺寸设计刚好能避开电池、接口元件的排布冲突。

从板载元件的布局思路来看，设计阶段优先考虑了高频信号的走线合理性，主控芯片放置在板体中部偏下的位置，周边预留了足够的退耦电容焊位，电源回路的走线尽可能短，能有效降低电源纹波对主控运行的干扰；板载的USB接口放置在板体左侧边缘，刚好对应设备壳体的侧边开口位置，用户插接数据线的时候不会和其他板载元件产生干涉，接口选用的是沉板式Micro USB座，焊接后接口顶面和板体表面的高度差控制在合理范围，不会出现壳体开口和接口对位偏差的问题。板上的三个轻触按键排布在主控左侧，分别对应复位、启动模式选择、用户自定义功能，按键的高度统一，壳体上对应的按键帽不需要做差异化的高度适配，能大幅降低壳体结构的开模复杂度。

实际应用中，这类核心板往往作为设备的主控单元存在，不需要额外设计复杂的外围最小系统，直接通过板边的排针焊位就能引出所有IO口，外接传感器、通信模块、执行器件的时候，接线逻辑清晰，不会出现走线交叉的问题。板体右侧预留的复位按键和状态指示灯位置，刚好在板体边缘，调试的时候不需要拆卸设备外壳就能直接操作按键，观察指示灯的运行状态，对于现场调试、后期固件升级的场景来说，这个布局能减少很多不必要的拆装步骤。绿色阻焊的板体工艺是常规PCB加工的通用选项，焊盘的阻焊开窗尺寸控制精准，不管是手工焊接还是回流焊加工，都能有效减少连锡、虚焊的问题，板边的工艺边预留也符合SMT贴片加工的送板要求，批量生产的时候不需要额外做加工治具的适配。

从结构设计的细节来看，板上所有贴片元件的高度都做了统一管控，最高的元件是USB接口和轻触按键，整体高度不超过5mm，在做壳体内部空间设计的时候，只需要预留6mm的板卡安装高度就能完全容纳整板，不会出现元件顶壳的问题。板上的晶振元件紧贴主控芯片放置，尽可能缩短时钟信号的走线长度，减少信号传输过程中的干扰和衰减，保证主控时钟运行的稳定性；电源指示、运行状态的LED灯放置在板体边缘位置，透过壳体上的透光位就能直接观察设备运行状态，不需要额外加导光柱，能进一步压缩物料成本和装配工序。对于嵌入式结构设计人员来说，这类成熟布局的核心板模型，在做设备整体结构设计的时候可以直接导入装配，不需要从零开始绘制板卡和元件模型，能大幅缩短前期结构验证的周期，提前排查板卡和壳体、其他元件的安装干涉问题，避免后期开模后出现装配冲突的返工情况。
