小型休闲游艇配套拖运挂车设计

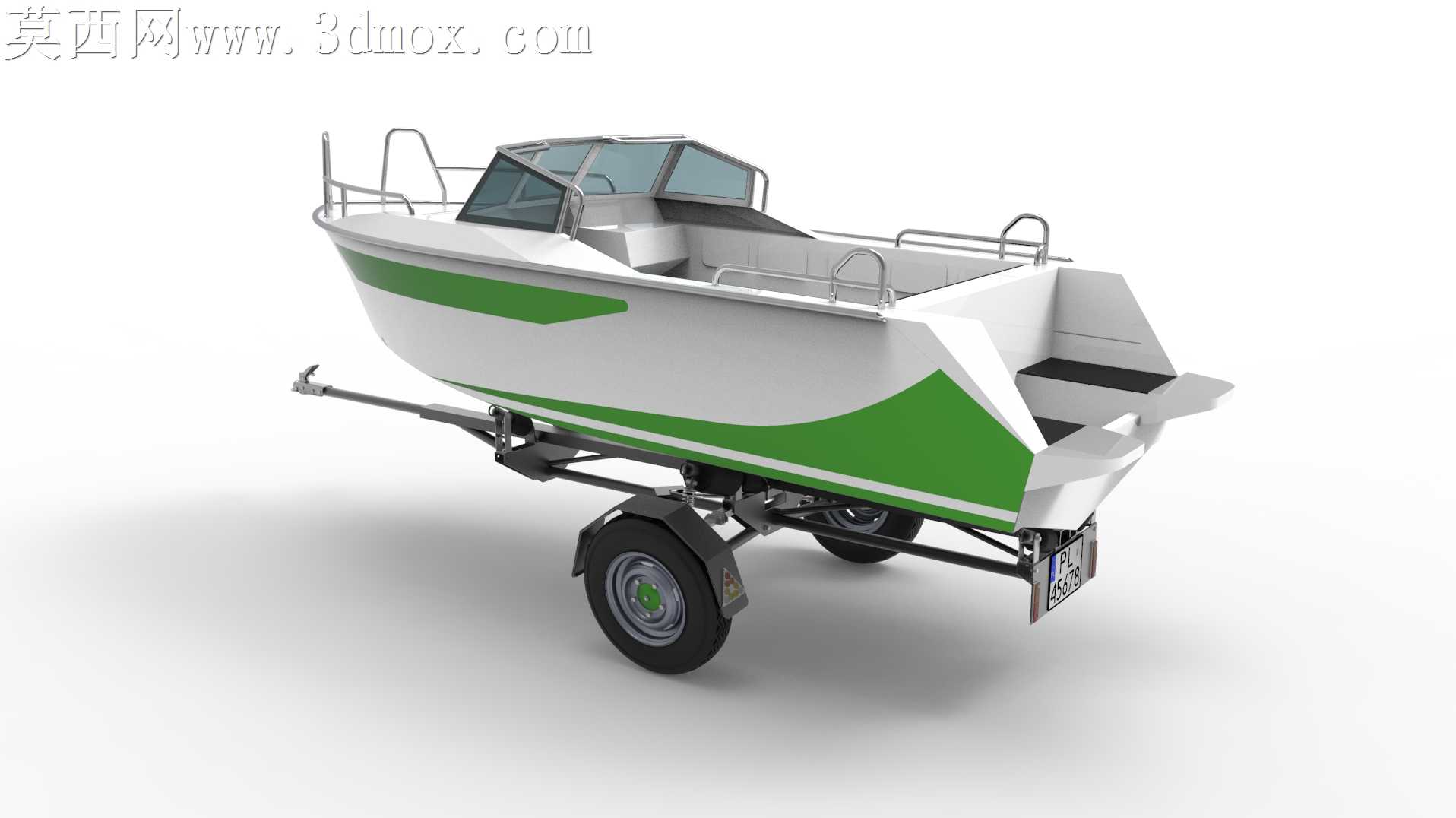

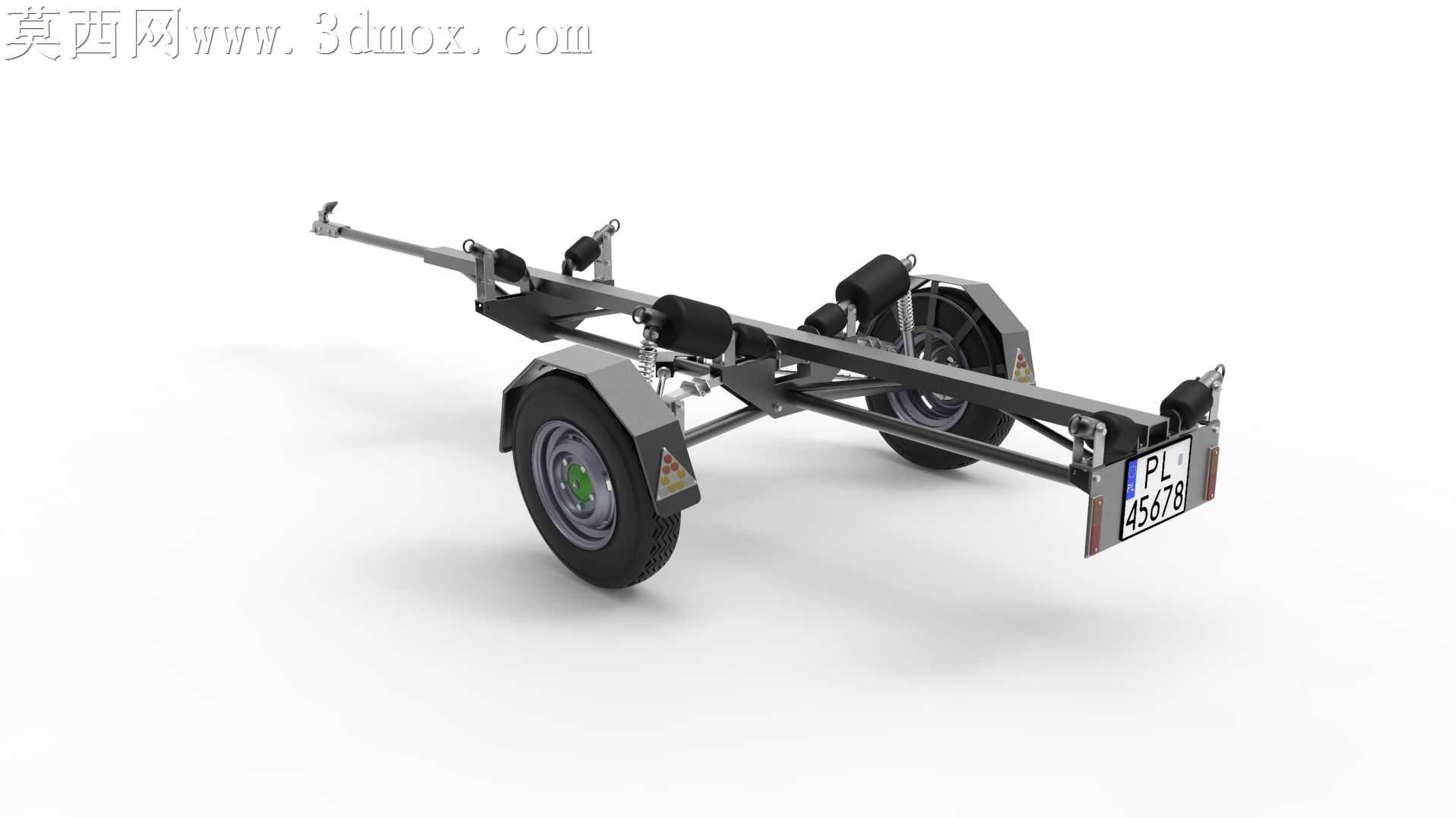

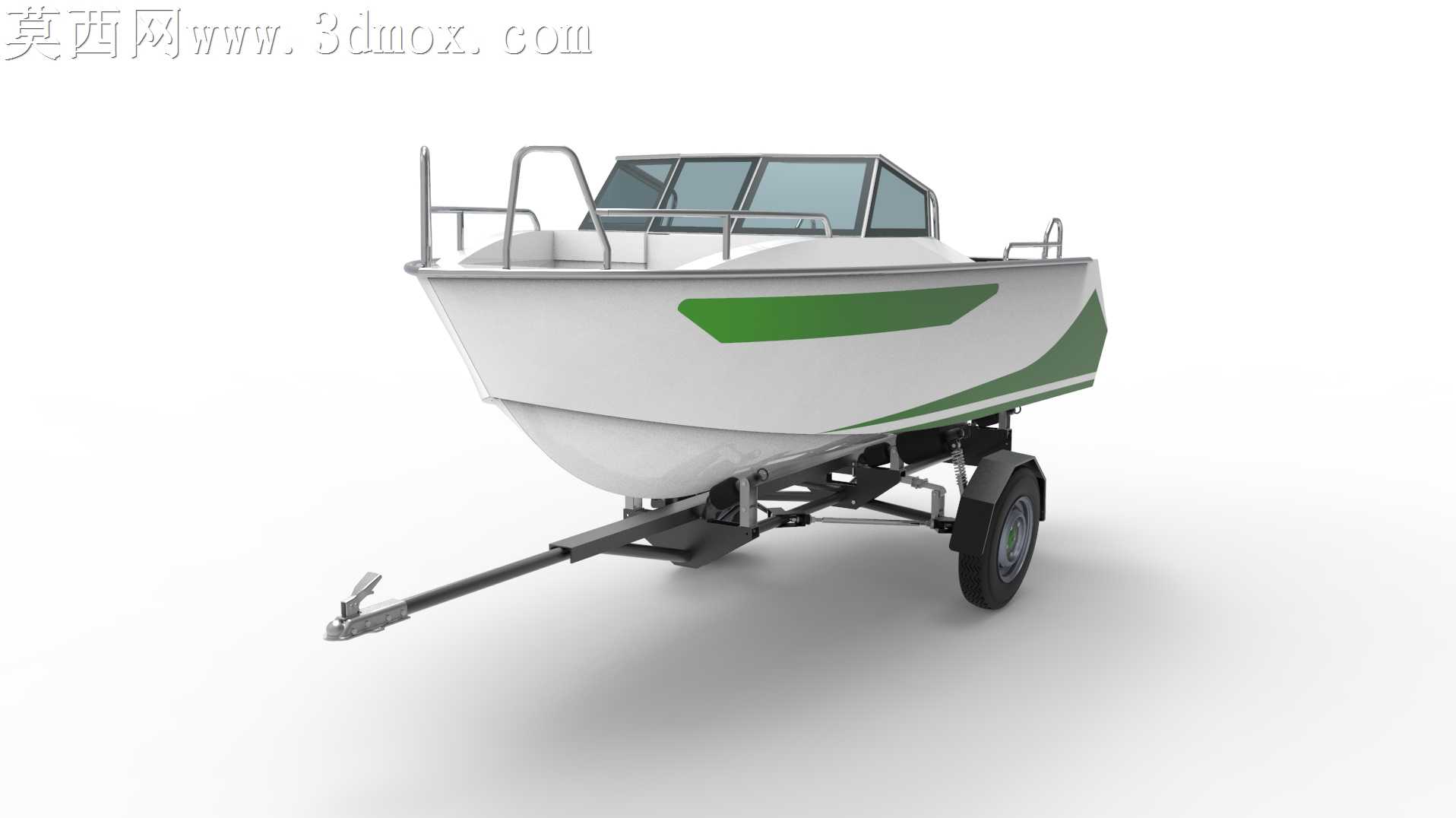

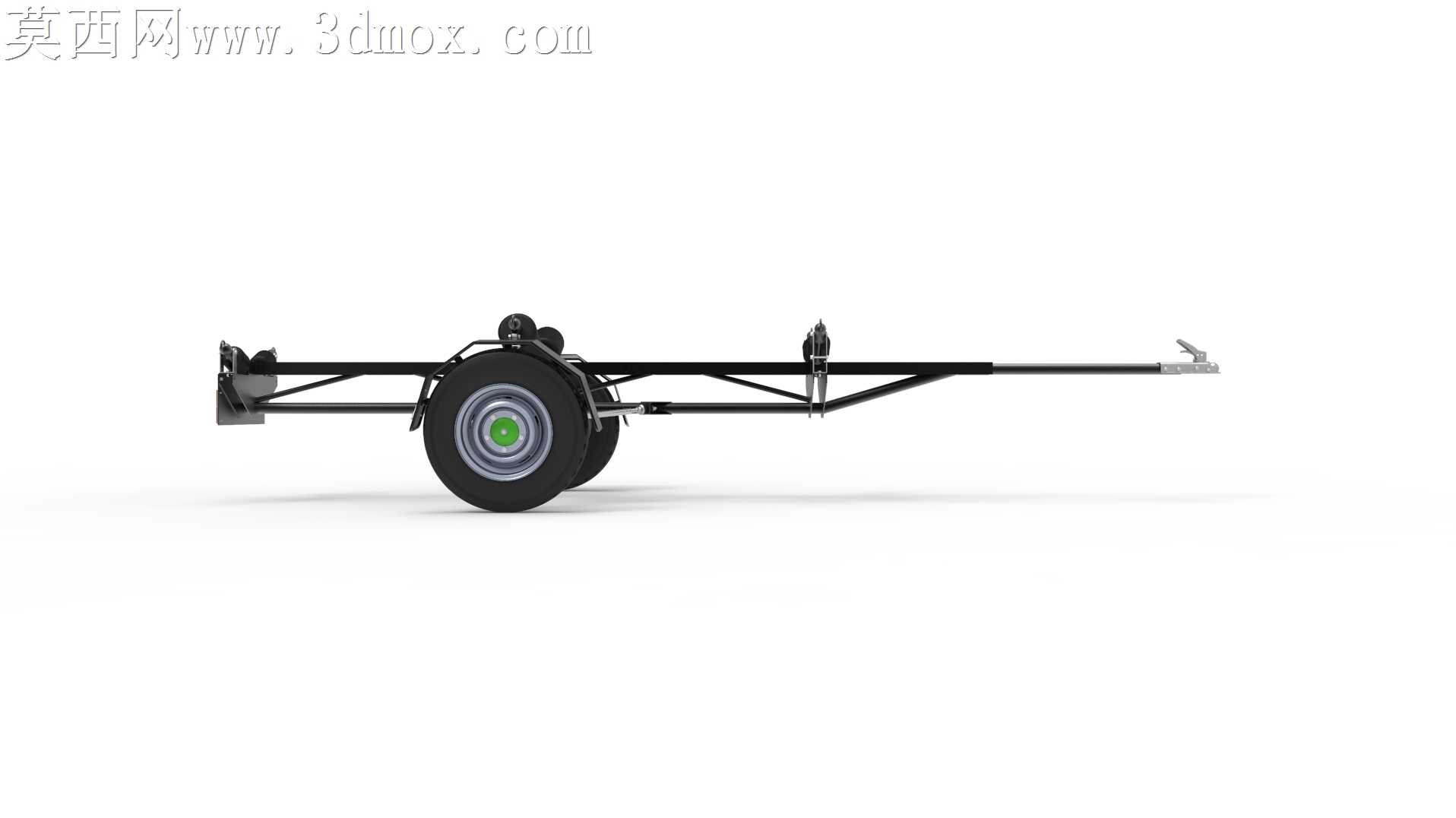

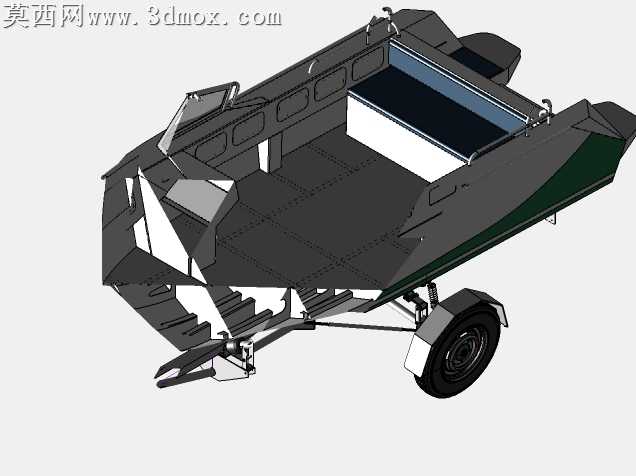

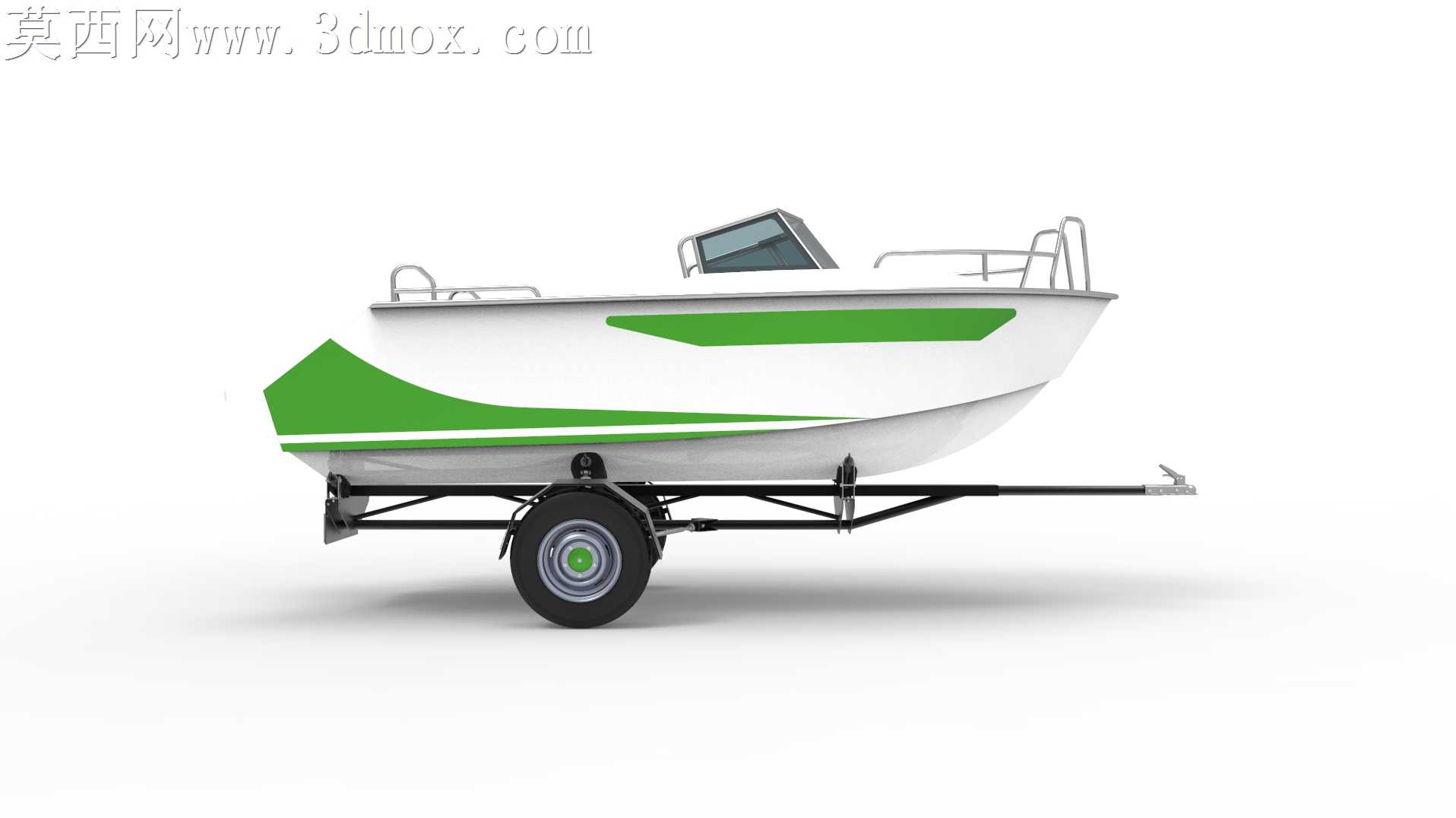

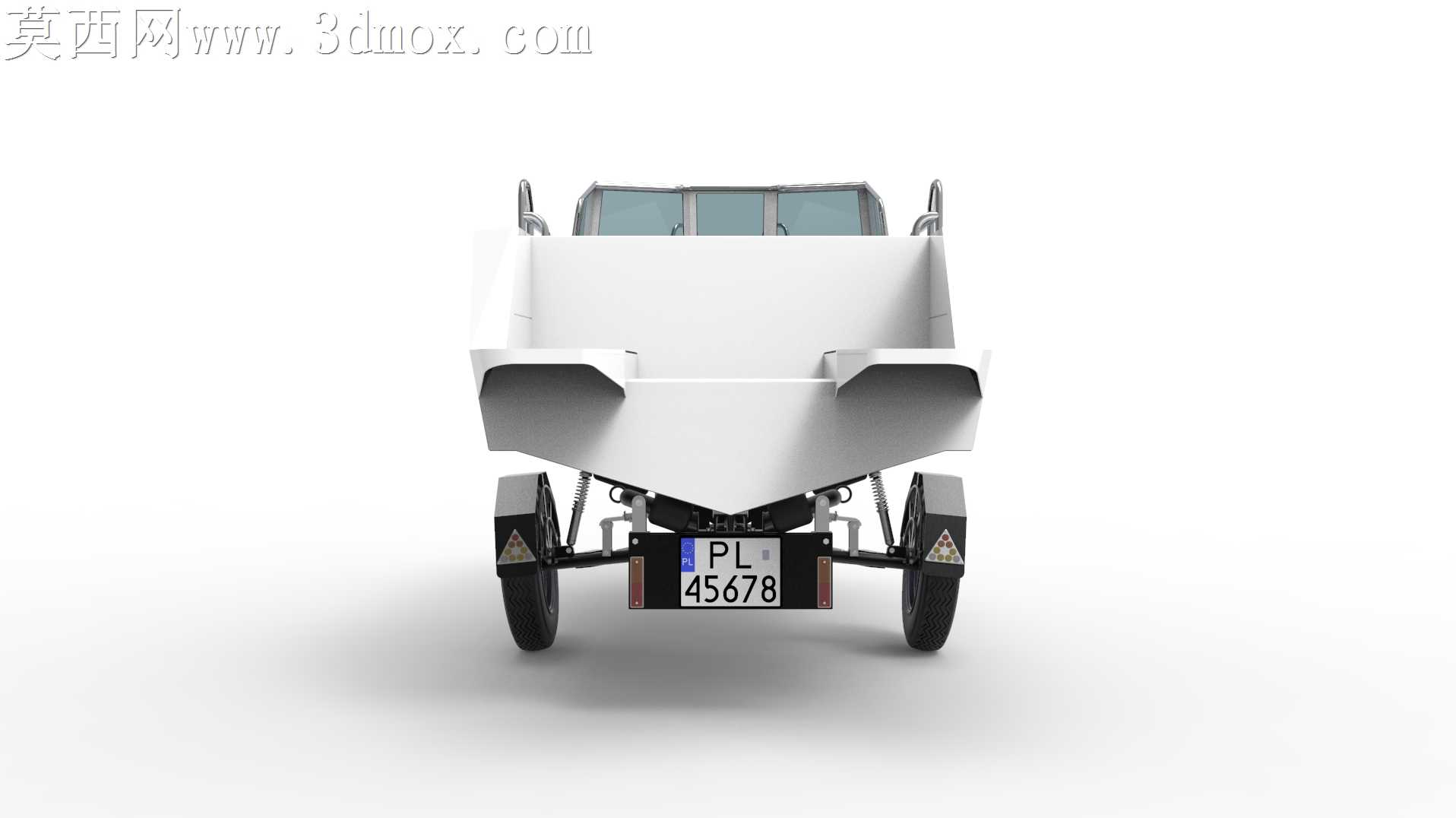

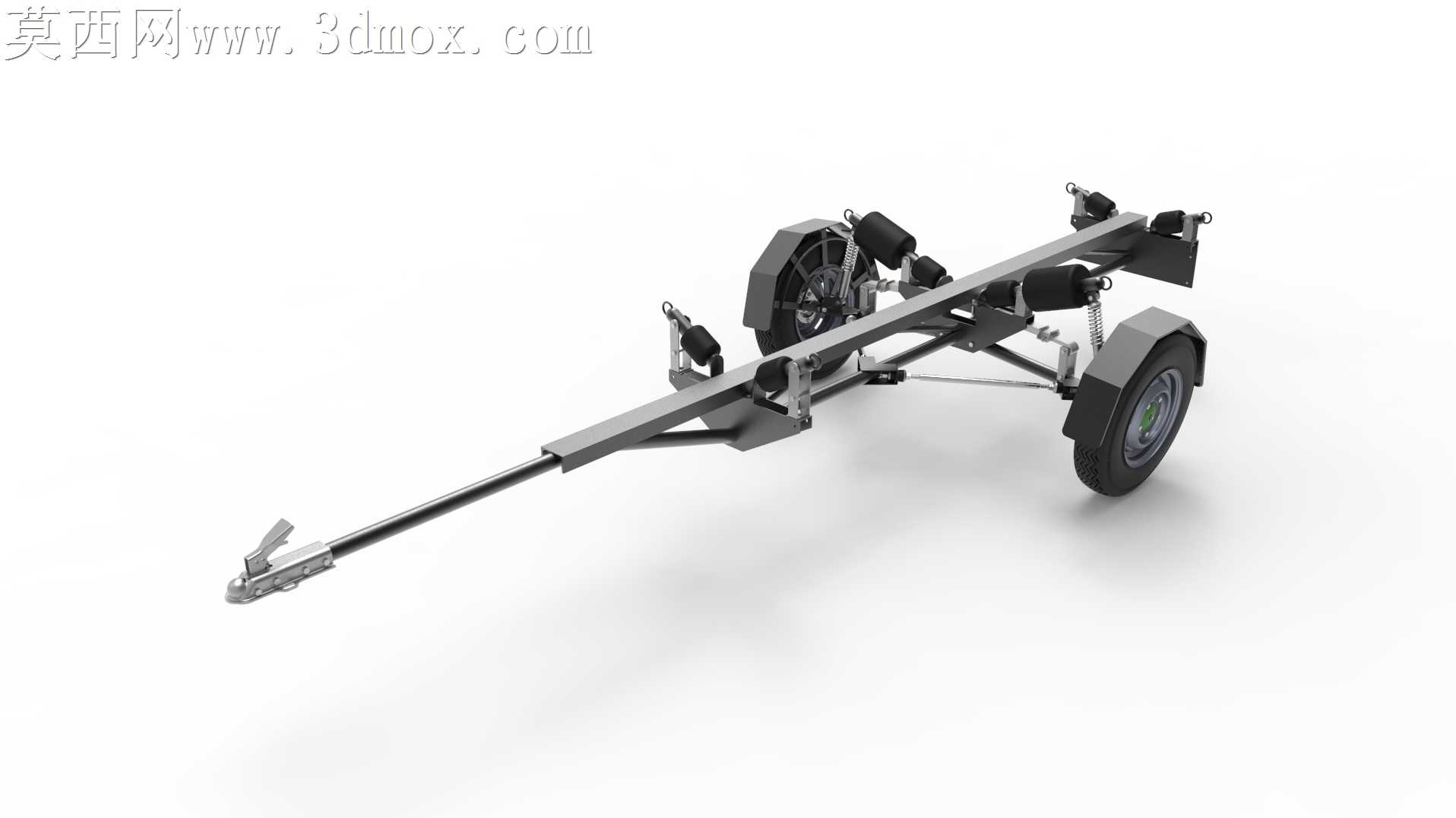

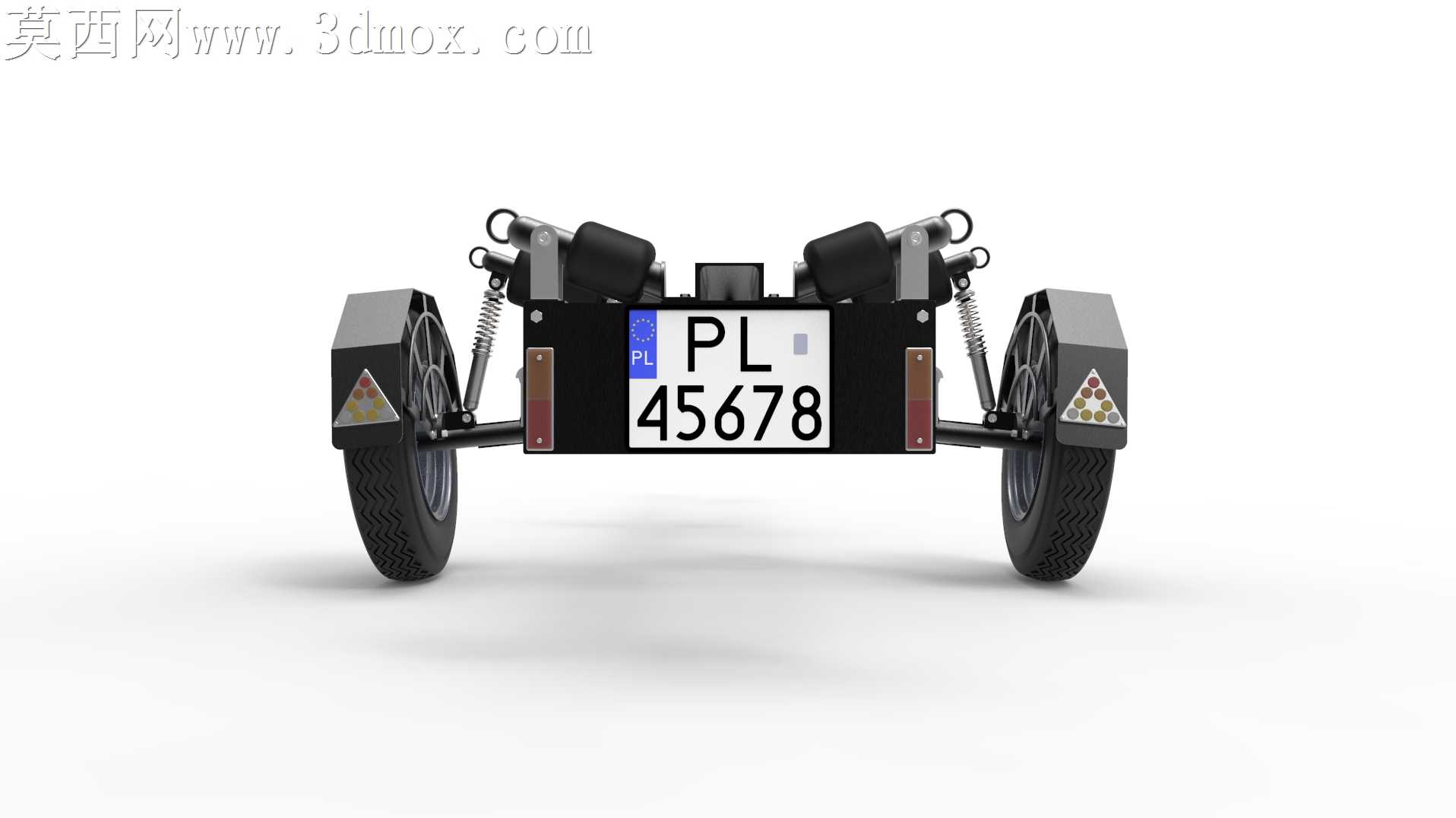

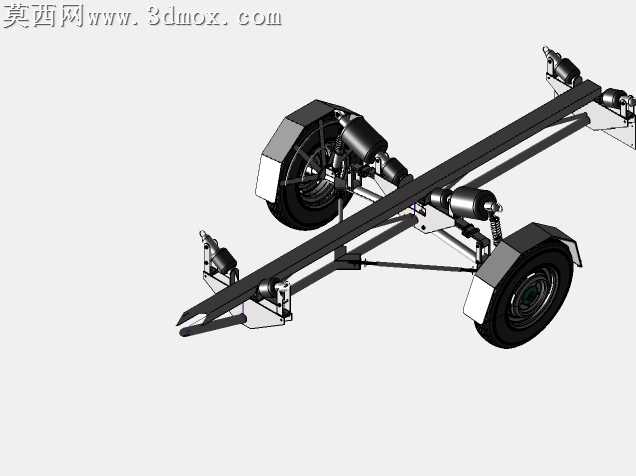

本作品为适配小型休闲游艇的陆运拖挂车三维建模设计，整体建模过程严格遵循实际载具的工程参数逻辑，在三维建模环境中完成1:1比例的全结构还原。建模阶段首先搭建核心承载框架，采用60x30x7规格的C型通道型材作为主纵梁基础，搭配50x4规格管道与25x2规格管道构建分层悬挂挂载结构，所有型材衔接处的焊接点位、螺栓连接位均做精细化建模处理，还原真实装配的结构逻辑。悬挂系统部分，建模还原了横向钢板弹簧与双轨道纵向控制臂结构，可实现船体支架的角度调节功能，适配不同船底弧度的小型游艇固定需求；拖臂前端的连接锁扣结构做了可动性建模预留，能够直观展示与牵引车辆对接的工作状态，拖臂末端的操作扶手、安全保护装置也均按照实际使用场景完成细节建模。船体部分建模还原了总长5000mm、梁宽1750mm的小型休闲游艇造型，驾驶舱的弧形挡风玻璃、舱室边框、船舷不锈钢护栏均做曲面精细化处理，船身侧面的装饰分色区域做了独立面拆分，方便后续材质赋予。渲染阶段采用影棚级纯白背景布光，主光源从斜上方45度投射，搭配底部柔光补光消除结构暗部死黑，清晰呈现车架金属哑光质感、船身玻璃钢亮面质感、橡胶轮胎的粗糙纹理质感、不锈钢护栏的金属反光质感，不同材质的粗糙度、反射率参数均经过反复调试，让整体渲染效果贴近实物拍摄的真实观感。设计思路上围绕总质量750kg的载重上限做结构优化，在保证框架承重强度的前提下尽可能简化冗余结构，控制拖车自身重量在180kg区间，兼顾拖行的灵活性与停泊放置的稳定性；可调节的船体支架能够适配同尺寸范围内不同船型的固定需求，前端拖挂结构符合通用牵引接口标准，能够适配多数家用牵引车辆的连接要求，整体模型完整还原了船用拖车从牵引连接、承载框架、悬挂减震到船体固定的全流程结构，可用于产品展示、结构教学、改装方案推演等多种场景。
