自行车磁吸式水壶固定支架结构设计

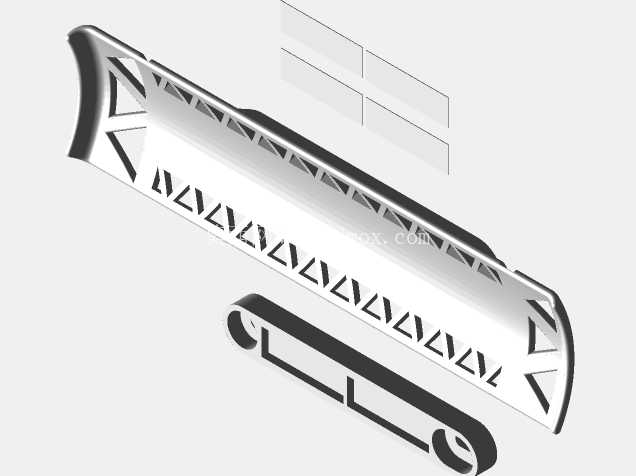

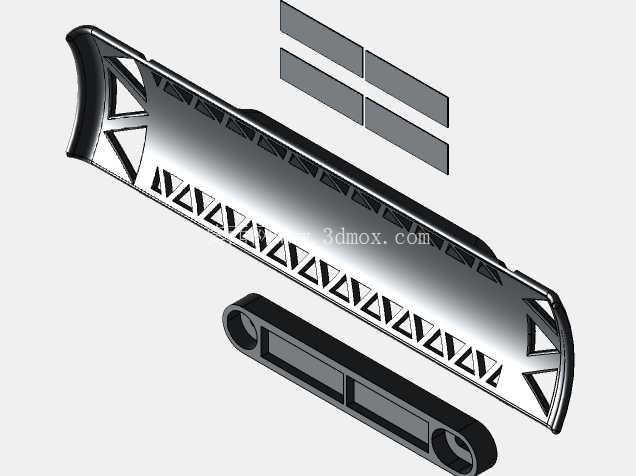

　　这款磁吸水壶支架主要面向骑行场景下的车载水壶固定需求，适配山地车、公路车、折叠车等多数常见自行车型号的车架安装位，解决传统绑带式水壶架取放卡顿、颠簸路段易松动脱落的实际使用痛点。从结构设计逻辑来看，整体采用分体式组合结构，主体承载部分为弧形贴合框架，内侧弧度匹配常规骑行水壶的柱面轮廓，框架表面做了三角镂空减重处理，在保证结构刚性的前提下尽可能降低自身重量，避免给整车增加不必要的负载，镂空结构同时能在雨天骑行时快速排走积水，减少壶身与支架接触面的积泥锈蚀风险。

　　支架的磁吸固定模块分为两部分，分别布置在支架主体与可拆卸绑带基座上，每半部分各嵌入两块永磁体，安装时依靠磁吸力实现快速对位，不需要额外的卡扣对位操作，单手即可完成水壶的取放动作，相比传统侧推式水壶架，取放行程更短，骑行过程中操作的安全系数更高。可拆卸绑带基座的两端设置了铰接安装孔，可适配不同管径的车架管材，通过绑带锁紧后能与车架表面紧密贴合，不会出现相对转动或滑移，基座与支架主体之间依靠磁吸力实现连接，同时配合定位止口结构，避免骑行颠簸时磁吸力受振动影响出现错位松脱。

　　从安装边界来看，支架主体的整体长度适配常规600-750ml容量的骑行水壶，弧形框架的开口宽度可兼容直径70-85mm的壶身，安装后整体突出车架的厚度控制在35mm以内，不会在骑行过程中剐蹭骑行者的腿部，也不会超出车把、脚踏的转动边界，避免出现干涉风险。结构细节上，支架主体的两端做了圆弧收边处理，没有尖锐棱角，即使发生摔车情况也不会对骑行者造成额外的磕碰伤害，磁吸模块的嵌装位置做了沉台设计，磁体安装后与支架表面齐平，不会出现凸起剐蹭壶身漆面的问题，绑带基座的接触面做了微纹理处理，增加与车架漆面之间的摩擦力，即使在长时间颠簸骑行的工况下，也不会出现支架移位的情况。在实际使用场景中，这款支架除了固定常规骑行水壶外，也可适配同直径的便携工具罐、小型气筒收纳筒等圆柱形骑行配件，磁吸结构的快拆特性也方便用户根据骑行需求快速拆装支架主体，不需要反复调整绑带松紧。设计过程中充分考虑了户外使用的耐候性，结构上没有容易积水的封闭空腔，所有连接位置都做了圆角过渡，减少应力集中点，保证长时间使用下的结构强度，磁体选用耐温耐腐的永磁材质，即使在高温、高湿的骑行环境下也不会出现磁力衰减过快的问题。

　　相比传统的塑料卡扣式水壶架，这款磁吸结构的支架在取放流畅度上有明显提升，不需要刻意对准卡扣槽位，放置时靠近安装位即可依靠磁吸力自动对位吸附，取用时直接向外拔出即可，没有卡扣解锁的额外动作，对于长途骑行过程中单手取水的场景十分友好，同时分体式的结构也方便单独更换磨损的绑带基座，不需要整体更换支架，降低了后续的使用维护成本。支架的整体受力分布经过优化，水壶放置后的重力主要由弧形框架的下部承载，磁吸模块主要承担定位和防脱的作用，避免磁体长期承受剪切力出现磁力衰退，框架两侧的加强筋结构沿着受力方向布置，在承受水壶满载重量的同时，能抵消骑行过程中产生的横向振动冲击力，不会出现支架断裂变形的问题。
