壁挂式人体全身烘干设备结构设计

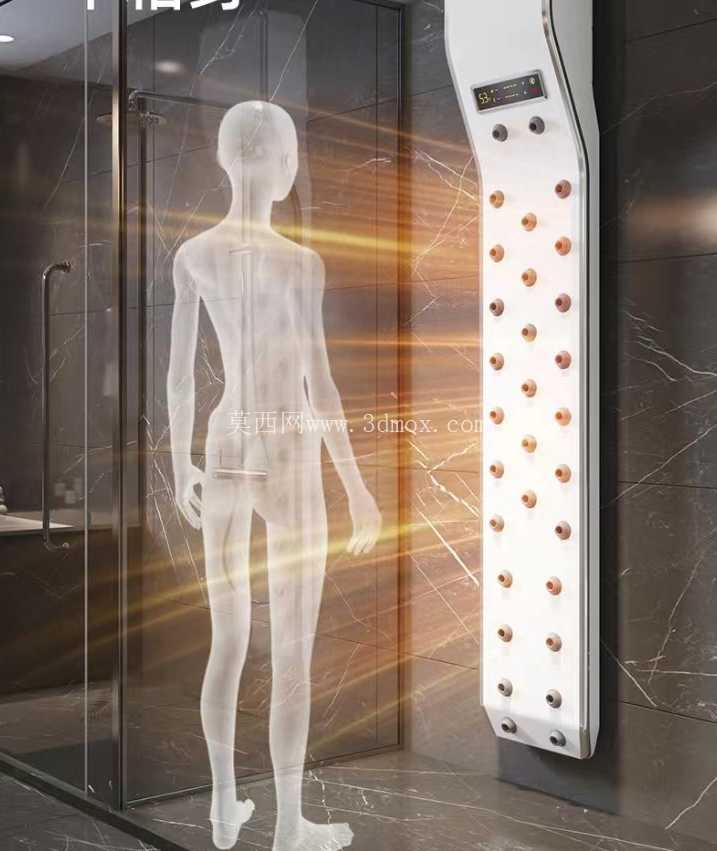

这款壁挂式人体全身烘干设备，主要面向高端卫浴场景、公共洗浴场所、无障碍卫浴空间做配套使用，区别于传统手持电吹风、固定式干手器的局部烘干逻辑，设备覆盖从肩颈到脚踝的全身高出风范围，用户洗浴后无需擦拭，站在设备前方即可完成全身体表水分的吹干，规避毛巾擦拭带来的交叉污染风险，也能适配行动不便人群的洗浴后干身需求，减少擦拭动作带来的体力消耗与滑倒隐患。

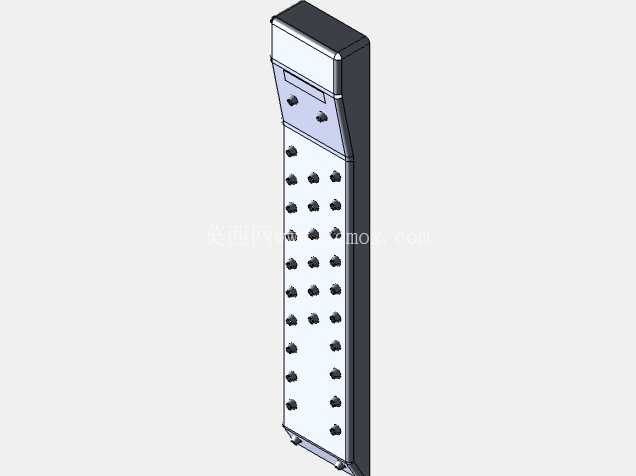

从结构设计逻辑来看，设备采用竖长条形壁挂式布局，整体轮廓做了窄边收腰处理，背部完全贴合墙面安装，不会占用卫浴地面的通行空间，安装时需要在承重墙预留对应挂点，设备背部的挂装结构做了隐藏式设计，安装完成后外漏面无突出的固定件，兼顾卫浴空间的整洁性。设备正面的出风点位采用矩阵式排布，从上到下根据人体不同部位的体表轮廓做了点位密度调整：肩颈、背部、腰腹区域的出风点位间距更小，腿部、脚踝区域的点位间距适当放大，既保证核心躯干区域的烘干效率，也能兼顾下肢的干身覆盖，避免出现局部漏吹的问题。每个出风点位都做了小角度的万向调节结构，安装调试时可以根据使用场景的用户平均身高，微调每个出风口的朝向，让气流可以斜向覆盖人体体表，顺着体表轮廓带走水分，避免直吹带来的不适感。

设备顶部集成了控制与显示模块，操作面板做了防水密封处理，按键采用电容式触控设计，表面覆盖防水胶膜，避免卫浴空间的水汽、溅水渗入内部电路，面板上可以显示当前出风温度、风速档位、运行时长，用户可以根据自身耐受度调整温区，设备内置的温控模块会实时监测出风温度，当温度超过设定阈值时会自动降低加热功率，避免高温灼伤皮肤。设备内部的风道采用竖置贯流结构，风机布置在设备下部，通过内部的导流风道将气流均匀分配到每个出风点位，风道内壁做了圆弧过渡处理，减少风阻带来的噪音与风量损耗，加热模块采用PTC陶瓷加热元件，升温速度快且不会出现明火，适配卫浴空间的高湿使用环境，电气安全等级达到IPX4以上，可承受日常淋浴的溅水冲击。

从安装边界来看，设备的整体厚度控制在120mm以内，突出墙面的尺寸不会对卫浴空间的通行造成干扰，安装高度建议以设备顶部距离地面2.1m为基准，保证设备底部的出风口距离地面保持20cm以上的间隙，避免地面的积水被气流卷吸进设备内部。设备的供电线路需要单独布置带漏电保护的回路，进线位置在设备背部的中下区域，接线完成后可以通过背部的盖板完全隐藏线路，保证外装面的整洁。设备的正面外壳采用一体成型的阻燃ABS材质，表面做了哑光磨砂处理，不易残留水渍与指纹，日常清洁只需要用软布擦拭即可，外壳的拼接缝隙都做了防水胶条密封，避免水汽渗入内部结构。

在实际使用场景中，这类设备除了家用高端卫浴配套，还可以适配健身房淋浴区、温泉洗浴中心、医院无障碍卫浴间、酒店客房浴室等场景，相比传统的毛巾擦干方式，气流烘干的方式更卫生，也能减少一次性擦手纸、擦身纸巾的消耗，符合公共场景的卫生防控要求。结构设计上充分考虑了卫浴空间的高湿、多水的使用环境，所有外露的金属部件都采用304不锈钢材质，避免长期使用出现锈蚀问题，设备的进风口布置在设备侧面的上部区域，远离地面溅水区域，进风口处设置了初效滤网，可以过滤空气中的毛发、浮尘，避免内部积尘影响出风洁净度，滤网采用抽拉式设计，日常维护不需要拆开设备外壳，直接抽出滤网清理即可，降低后期运维的难度。
