嵌入式工业控制盒壳体结构设计

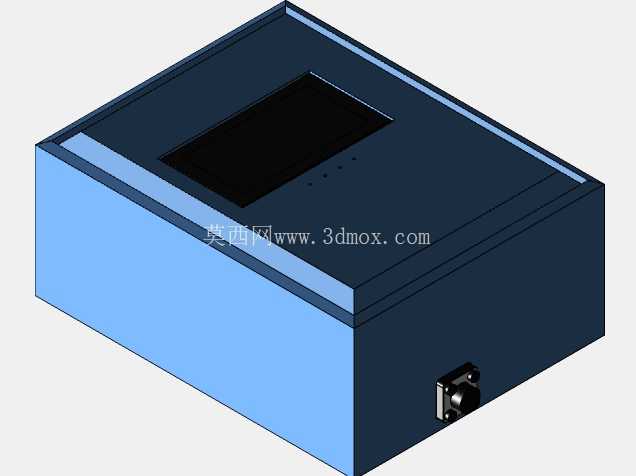

　　这款嵌入式工业控制盒壳体，主要面向工业现场的嵌入式控制单元安装场景，常见于生产线工位旁的控制终端、小型设备的主控单元外装、实验室测试设备的集成封装等工况，用来承载内部的控制电路板、接线端子、显示模组等核心元器件，为内部电子部件提供物理防护、电磁屏蔽与安装固定的基础载体。从结构设计思路来看，整体采用分体式拼接结构，主体分为上盖与下底座两个核心部分，上盖顶面预留了矩形的显示窗口安装位，窗口边缘做了下沉台阶设计，能够直接嵌入对应尺寸的液晶显示屏或者触控面板，台阶的高度差刚好匹配常规工业显示屏的面板厚度，安装时不需要额外增加压条，直接通过背部胶粘或者螺丝固定即可保证面板与壳体顶面齐平，避免突出部分在现场使用中被磕碰损坏。壳体的侧立面做了双色分阶设计，下半部分为浅蓝配色的安装基准面，上半部分为深蓝的防护面，这种分阶并非单纯的外观设计，浅蓝部分的侧壁厚度比上半部分薄0.8mm，刚好可以嵌入到设备面板或者控制柜的预留安装孔内，形成嵌入式安装的定位止口，安装时不需要额外做定位工装，直接将壳体推入安装孔，止口台阶抵靠在安装面板表面即可完成定位，后续从背部通过卡扣或者螺丝锁紧就能完成固定，大幅降低现场安装的对位难度。

　　在壳体的其中一个短边侧壁上，预留了标准的工业连接器安装位，接口位做了内凹的沉台设计，沉台的尺寸匹配常用的DB型连接器、航空插头的安装法兰尺寸，安装连接器时，法兰面可以完全沉入沉台内部，避免连接器突出壳体侧壁，在设备搬运或者安装过程中刮碰接线端口导致引脚变形。壳体内部的底座部分预留了多组统一规格的螺丝柱，螺丝柱的高度按照常规工业控制板的安装高度设置，柱顶做了导向倒角，方便安装电路板时快速对位螺丝孔，不需要反复调整板件位置。从安装边界尺寸来看，整体外形为规整的长方体结构，所有边角都做了R2的圆角处理，既避免钣金加工或者注塑成型时的应力集中问题，也能防止安装过程中锐边划伤操作人员。

　　壳体的内部净空尺寸预留了足够的走线空间，显示窗口下方到壳体底部的高度，能够容纳常规厚度的驱动板、显示屏排线以及接线端子排，不会出现内部元器件挤压排线导致接触不良的问题。上盖与底座的拼接处设计了一圈闭合的止口结构，上盖的止口凸台刚好嵌入底座的凹槽内，拼接后缝隙均匀，既能够提升壳体的整体防护等级，阻挡现场的粉尘、飞溅的液体进入壳体内部，也能提升壳体整体的结构刚性，避免长时间使用后拼接处出现翘曲变形。在壳体顶面的显示窗口旁，还预留了三个细小的指示灯安装孔，孔位的直径匹配常用的3mmLED指示灯，孔位间距按照标准指示灯座的尺寸设置，不需要二次加工就可以直接安装电源、运行、故障三个状态指示灯，方便现场操作人员快速判断设备的运行状态。

　　整体结构没有多余的复杂曲面，所有特征都面向加工便利性设计，不管是采用钣金折弯焊接加工，还是采用注塑成型工艺，都不需要复杂的工装夹具，能够有效降低加工成本，同时规整的外形也方便在外部粘贴设备标识、操作说明标签，不会因为曲面导致标签起翘脱落。在实际使用场景中，这类壳体可以直接适配小型数据采集终端、工位状态显示终端、小型设备的运动控制单元等产品的封装需求，嵌入式的安装方式能够让设备整体与控制柜面板保持齐平，提升设备整体的外观一致性，同时足够的结构强度能够应对工业现场的振动、粉尘等复杂工况，为内部电子元器件提供稳定可靠的防护。
