可调节哑铃锁紧星形旋钮结构设计

这款星形锁紧件是可调式哑铃的核心锁紧部件，主要作用是在配重片安装到位后，通过螺纹旋合将叠放的配重片牢牢压紧在哑铃杆的定位轴肩上，避免健身训练过程中配重片出现轴向窜动、松脱甚至滑落的安全隐患，是家用可调哑铃、商用组合哑铃上不可或缺的功能零件。

从实际使用场景来看，这类锁紧件需要兼顾徒手操作的便利性与锁紧可靠性，因此在结构设计上采用了多瓣星形的外轮廓，六个均匀分布的凸耳能够让使用者在手心出汗、佩戴健身手套的状态下，依然可以获得足够的施力力矩，不需要借助额外工具就能完成锁紧与松开操作，相比普通六角螺母、圆螺母，操作效率提升明显，也能避免普通螺母棱角过于尖锐划伤手部的问题。凸耳的边缘做了R3左右的圆角过渡，所有分型面位置都做了0.5mm的倒角去毛刺处理，握持旋转时不会出现硌手、刮擦皮肤的情况，符合健身器材接触人体部位的安全设计要求。

螺纹部分采用和哑铃杆匹配的公制粗牙螺纹，旋合长度控制在12mm左右，既保证足够的螺纹啮合强度，承受配重片晃动带来的轴向冲击载荷，又不会因为旋合行程过长导致调节配重时操作繁琐。螺母与配重片接触的端面设计了1.5mm深度的沉台，沉台内径略大于哑铃杆的外径，安装时可以自动适配杆身的微小同轴度误差，保证锁紧端面和配重片端面完全贴合，避免出现点接触导致的压痕、锁紧力不足的问题。星形旋钮的主体材质可以选用高强度尼龙加玻纤注塑成型，也可以根据耐用度需求选用铝合金压铸成型，尼龙材质的自重更轻，不会额外增加哑铃端部的无效重量，且本身具备自润滑特性，和金属螺杆旋合时不会出现卡滞、咬死的情况，长期使用磨损量极小；铝合金材质的强度更高，抗冲击性能更好，适合高频使用的商用健身场景。

从安装边界尺寸来看，这款锁紧件的最大外轮廓直径控制在52mm，刚好适配市面上主流的25mm杆径、50mm孔径的标准哑铃配重片，不会因为外径过小导致旋拧时施力不便，也不会因为外径过大突出配重片外缘，在存放、训练时磕碰周边物体。螺母的总厚度为28mm，其中螺纹段长度12mm，握持段厚度16mm，握持段的凸耳厚度足够，徒手旋转时手指可以完全搭在凸耳侧面，施加足够的锁紧扭矩，不会因为厚度过薄导致手指受力疼痛。

设计过程中需要重点考虑螺纹的公差配合，选用6H级的内螺纹公差，和哑铃杆上6g级的外螺纹配合，既保证旋合顺畅无卡顿，又能控制螺纹间隙在合理范围内，避免长期使用后螺纹磨损导致锁紧间隙过大。星形凸耳的分布角度误差控制在±1°以内，保证注塑或压铸成型时的脱模顺畅，同时让六个方向的受力均匀，不会出现单个凸耳受力过大断裂的情况。端面的平面度控制在0.1mm以内，保证锁紧时和配重片端面完全贴合，锁紧力均匀分布在整个接触环面上，不会出现偏载导致配重片倾斜的问题。

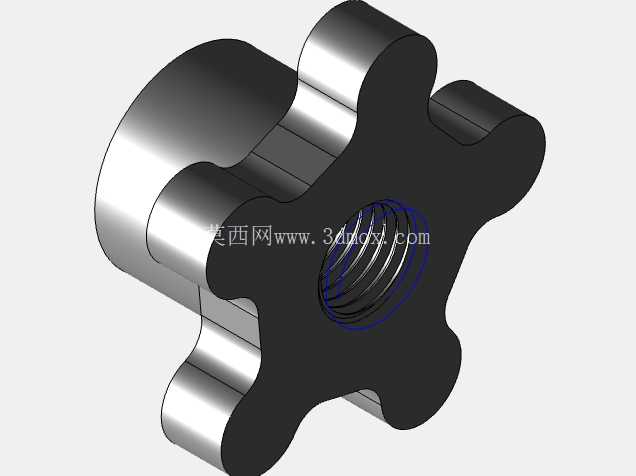

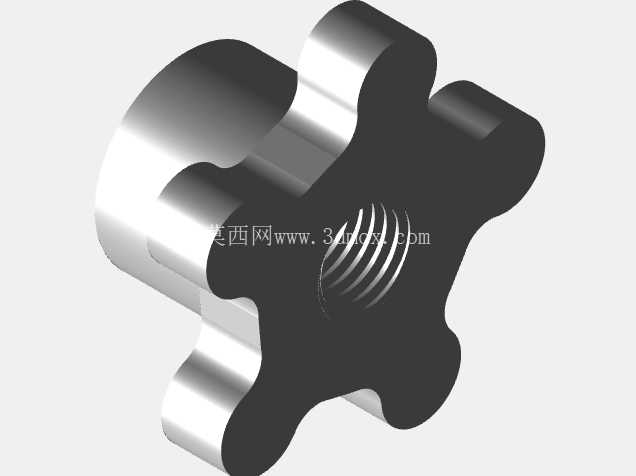

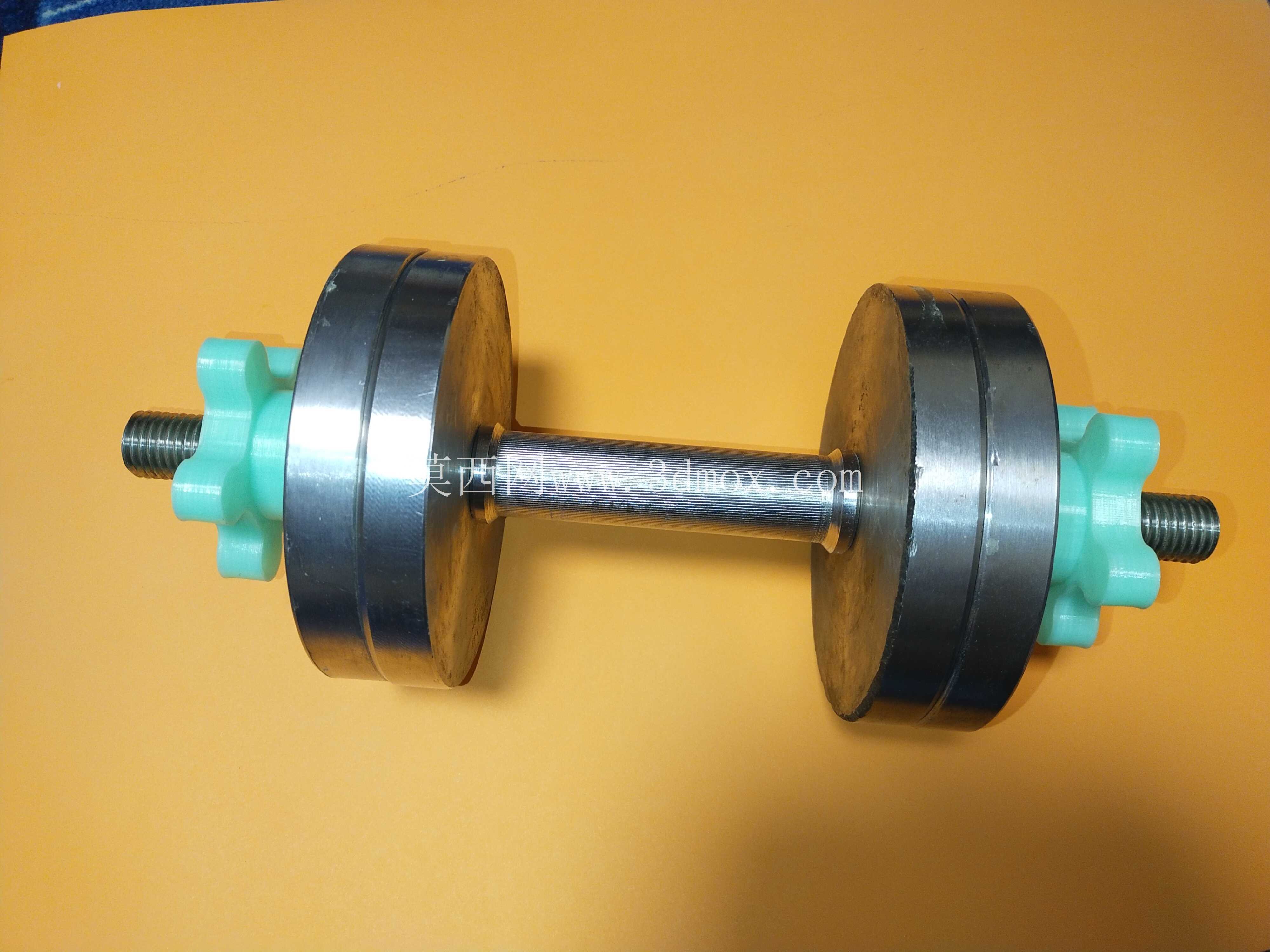

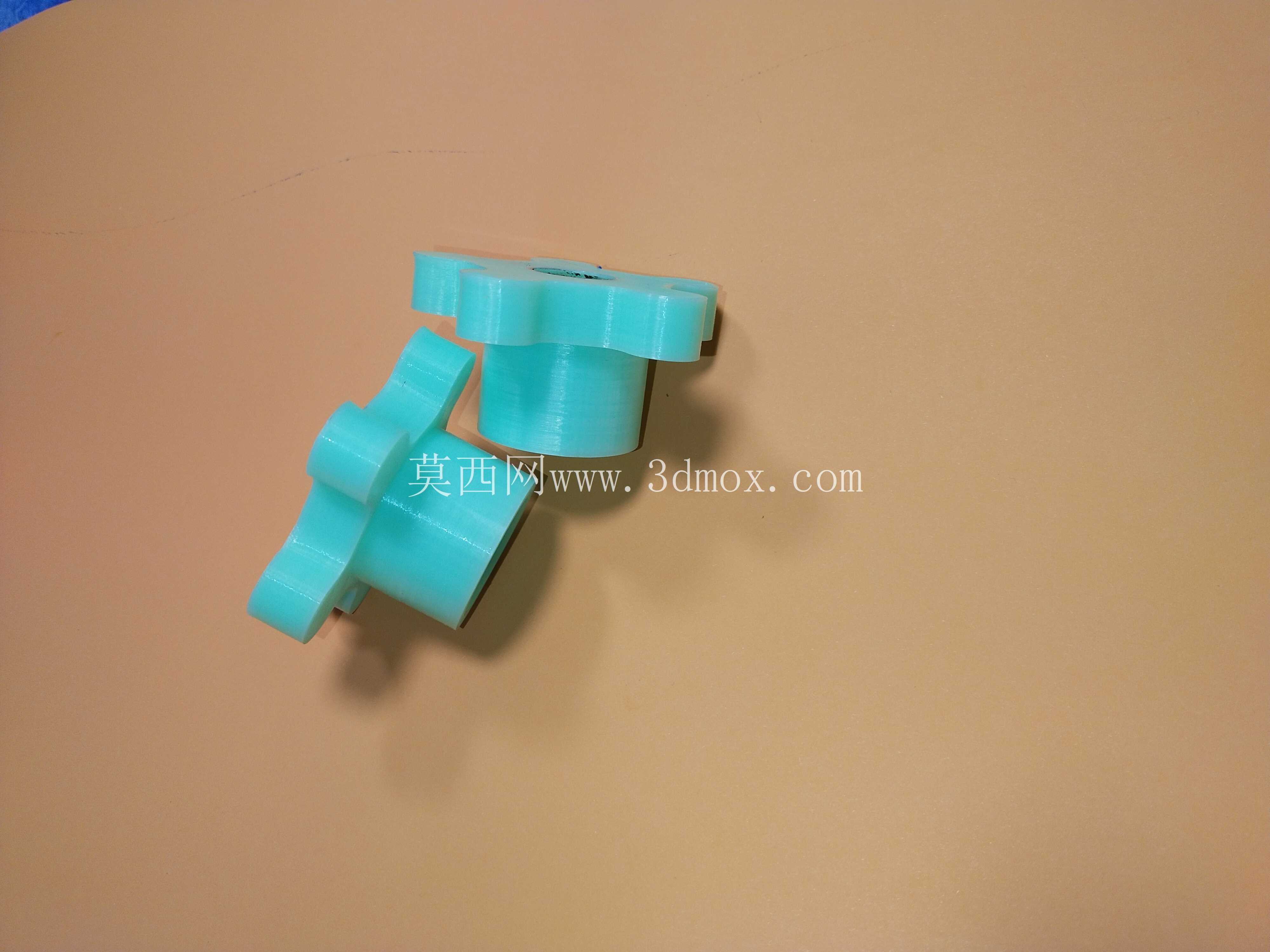

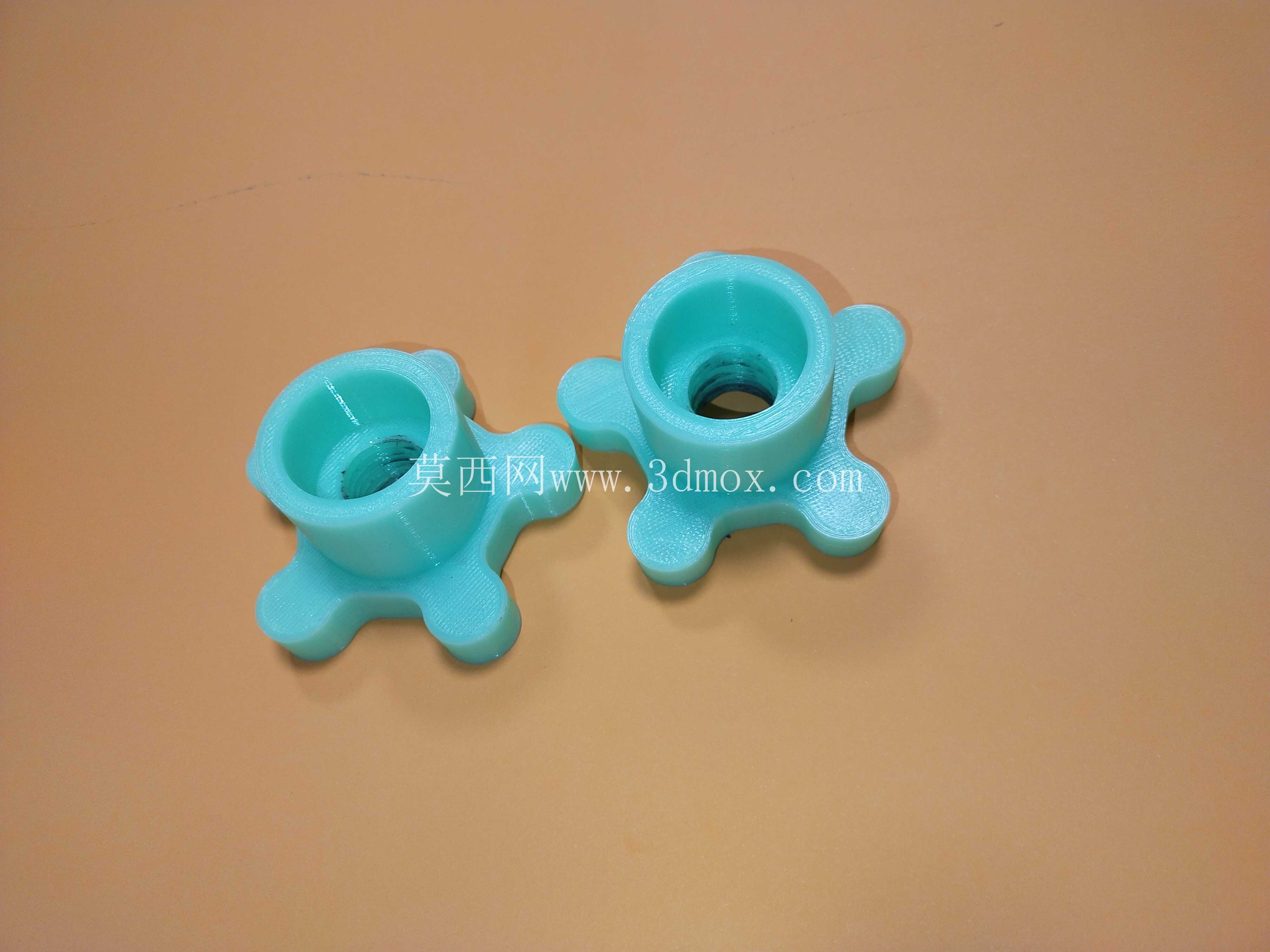

在实际装配使用时，使用者将对应重量的配重片套入哑铃杆后，只需要将该锁紧件对准杆端螺纹，顺时针旋转星形旋钮，直到端面完全压紧最外侧的配重片，再施加半圈左右的预紧力即可完成固定；需要调整配重时，逆时针旋转松开旋钮，取下后增减配重片再重新锁紧即可，整个操作过程不需要任何辅助工具，单手即可完成，非常适合家庭健身用户快速调整训练重量的需求。相比传统的弹簧卡箍式锁紧结构，这种螺纹旋紧的星形螺母锁紧可靠性更高，不会因为弹簧疲劳、卡箍变形出现松脱的问题，长期使用的维护成本极低，即使螺纹出现轻微磨损，只需要更换同规格的锁紧螺母即可，不需要更换整根哑铃杆，配件通用性极强。
