杜卡迪996R摩托进气歧管橡胶连接结构

　　大排量高性能摩托车的进气系统设计，直接决定了高转速区间的进气效率与动力输出平顺性，这款适配杜卡迪996R的进气歧管橡胶连接件，是连接节气门体与气缸盖进气道的核心过渡部件，在整车动力传输链路中承担着密封、隔振、补偿安装公差的多重作用。在赛道工况下，摩托车发动机转速动辄突破万转，进气道内会产生高频压力脉动，同时发动机本体的振动会直接传递到周边附件，橡胶材质的歧管接头可以通过自身的弹性形变，吸收金属部件之间的振动传递，避免节气门体因为长期受振出现紧固件松动、传感器信号偏移的问题，同时也能隔绝发动机热量向进气侧的直接传导，降低进气温度提升充量效率。

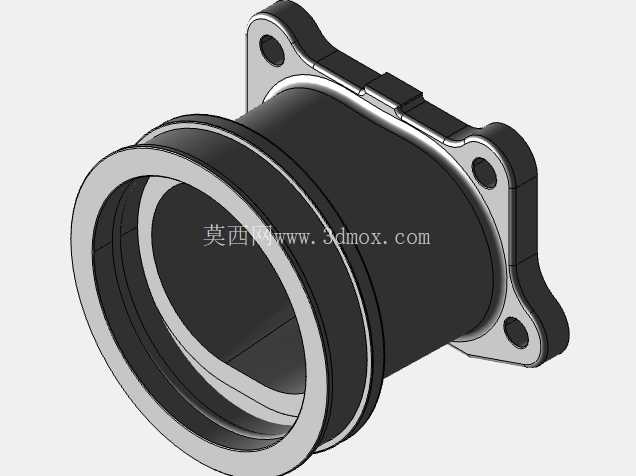

　　从结构设计来看，该部件采用一端法兰安装、一端直插套接的结构形式，带三个安装孔的法兰端直接贴合气缸盖进气侧的安装平面，法兰边缘做了加厚处理，避免螺栓锁紧时橡胶件出现过度压缩变形，保证密封面的压力均匀分布，三个安装孔的位置度公差控制在0.1mm以内，确保安装时能精准对齐缸盖定位销，不会出现装配错位导致的漏气问题。套接端采用多层阶梯式唇边结构，安装时直接压入节气门体的进气接口，唇边的过盈量设计经过多轮台架验证，既可以保证在进气负压、正压交替变化的工况下不会出现脱开、漏气的问题，又不会因为过盈量过大导致装配难度提升，甚至压坏节气门体的塑料接口。

　　橡胶本体的壁厚采用渐变设计，法兰连接区域壁厚更大，保证安装刚性，中间过渡区域壁厚适当减小，提升隔振性能，同时在弯折区域做了圆弧过渡处理，避免长期受振后出现应力集中导致的橡胶开裂问题。从安装边界来看，该部件的整体轴向长度需要严格匹配缸盖进气面到节气门体安装面的距离，过长会导致节气门体安装位置偏移，影响空滤总成的装配间隙，过短则会导致套接深度不足，高转速下出现脱开风险；法兰端的外轮廓尺寸需要避让缸盖周边的冷却水管、线束插头，避免安装后出现运动干涉，套接端的外径尺寸需要匹配标准喉箍的锁紧范围，保证后期维护时可以使用通用紧固件进行更换。

　　在实际赛道使用场景中，这类橡胶进气歧管还需要耐受进气侧的燃油蒸汽腐蚀、发动机舱的高温烘烤，以及雨天行驶时的水汽侵蚀，因此材质选择上通常采用耐油耐高温的特种合成橡胶，硬度控制在邵氏60-65度之间，兼顾刚性与弹性，避免长期使用后出现老化变硬、开裂漏气的问题。设计建模过程中，需要重点关注法兰面的平面度、安装孔的位置度、套接端的圆柱度这些形位公差，同时要考虑橡胶件的成型收缩率，在建模时预留适当的收缩余量，保证硫化成型后的零件尺寸符合装配要求；另外，法兰与橡胶本体的结合区域需要做嵌入金属骨架的设计，模型中也需要体现骨架的安装位置，避免橡胶件在螺栓锁紧时出现过度形变。对于摩托车改装与维修行业的从业者来说，这类三维模型可以直接用于配件的仿制加工、进气系统的改装匹配，通过模型可以提前核对安装尺寸，避免配件买回来出现装不上的问题，也可以基于该模型进行性能优化，比如调整内壁弧度降低进气阻力，或者更换不同硬度的橡胶材质调整隔振性能，适配不同的改装动力方案。
