双层倾斜式保龄球回球输送机架结构设计

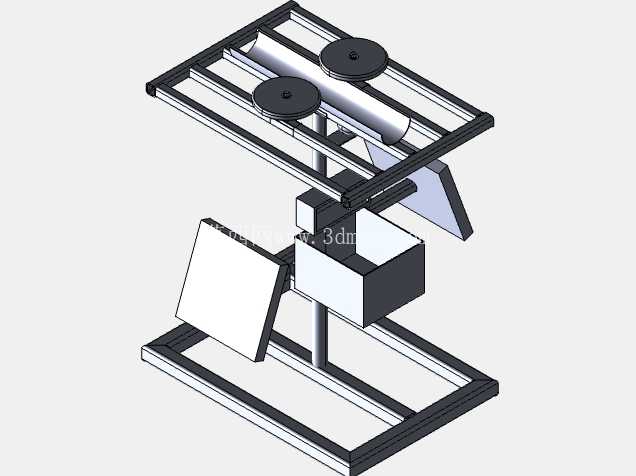

　　这套结构主要面向保龄球馆的球道后端回球环节设计，区别于传统地埋式回球结构，采用双层框架式布局，上层设置倾斜导槽承接从球道末端送出的保龄球，依靠重力实现球体的无动力滑移输送，下层预留置球空间，方便取球位的球员直接拿取复位后的保龄球，整体框架采用标准工业铝型材拼接搭建，无需复杂的焊接工序，现场组装时仅需配套角码与螺栓即可完成固定，安装边界适配常规标准保龄球道的后端预留空间，横向宽度控制在1.2米范围内，纵向深度不超过0.8米，整体高度控制在1.1米，不会遮挡球道后方的计分显示屏区域，也不会对球员的投球准备动作造成干涉。

　　上层导槽的倾斜角度经过反复校核，设置为5度倾角，既可以保证保龄球依靠自重顺利下滑，不会出现中途卡滞的情况，又能避免倾角过大导致球体下滑速度过快，冲出导槽或者撞击下层置球位产生过大噪音，导槽两侧设置限位挡边，挡边高度为80mm，适配标准直径218mm的竞赛用保龄球，防止球体在滑移过程中从侧边脱落。导槽上方设置两个可调式阻尼轮，阻尼轮采用聚氨酯材质包裹，通过竖向支架固定在框架上层横梁位置，轮体与保龄球上表面接触，通过调整支架的伸出长度可以改变阻尼轮对球体的压力，进而控制球体下滑的终端速度，保证球体平稳滑入下层置球区域，不会出现剧烈碰撞。框架的中层设置倾斜导向挡板，挡板采用高分子聚乙烯板材制作，表面光滑耐磨，摩擦系数低，当保龄球从上层导槽末端滑落时，会先接触中层导向挡板，顺着挡板的倾斜角度缓慢滑入下层的置球平台，挡板的倾斜角度设置为30度，能够有效缓冲球体的下落冲击力，避免硬质碰撞产生的噪音和结构损伤。下层置球平台同样采用铝型材框架搭建，平台表面铺设防滑橡胶垫，既可以减少球体滚落时的噪音，也能避免球体停稳后出现自行滑动的情况，平台边缘设置100mm高的围边，防止保龄球从平台侧边滚落。整个框架的支撑立柱采用4040标准铝型材，底部设置可调式脚杯，安装时可以通过旋转脚杯调整整个机架的水平度，适配不同场馆地面的平整度误差，脚杯的调节行程为50mm，能够应对大部分场馆的地面高差问题。从设计思路上看，这套结构完全摒弃了传统回球机构需要额外配置皮带输送线、减速电机的复杂方案，全程依靠重力实现球体的输送与复位，没有额外的动力消耗，后期维护成本极低，没有易损的传动部件，仅需定期清理导槽表面的灰尘、检查阻尼轮的磨损情况即可，非常适合中小型保龄球馆的设备升级改造，也可以作为家用模拟保龄球系统的配套回球结构使用。

　　结构的所有连接部位均采用标准紧固件，没有非标定制的特殊连接件，后期如果出现部件损坏，直接采购标准五金件即可替换，无需单独开模加工配件。在安装边界上，整个机架不需要在地面做预埋固定，仅需放置在球道后端的指定位置，调整脚杯水平后即可投入使用，不会破坏场馆的原有地面结构，搬迁或者调整位置时也可以快速拆解搬运，拆解后的所有部件都可以通过普通货梯运输，不需要大型吊装设备。框架的铝型材表面采用阳极氧化处理，耐磨防腐蚀，即使球馆内常年处于空调恒温高湿的环境，也不会出现锈蚀掉漆的问题，导槽和挡板的非金属材料都具备抗冲击、耐磨损的特性，能够承受保龄球长期反复的撞击与摩擦，使用寿命可以达到十年以上。

　　在实际使用场景中，这套结构可以直接对接现有标准保龄球道的出球口，不需要对原有球道结构做大规模改动，安装时仅需将上层导槽的进料端对准球道的出球位置，调整高度差保证球体能够顺利进入导槽即可，整个安装过程两个工人半天即可完成，大幅缩短了场馆设备改造的停工周期。结构的下层置球位高度设置为0.7米，符合成年人站立取球的舒适高度，球员投球结束后不需要弯腰过低就可以拿到回传的保龄球，使用体验更好。阻尼轮的支架上设置长条形调节孔，可以根据不同重量的保龄球调整压紧力，不管是青少年使用的轻型保龄球还是专业竞赛用的重型保龄球，都可以通过调整阻尼轮压力获得合适的下滑速度，不会出现卡球或者速度过快的问题。中层导向挡板的安装角度也可以通过侧边的固定螺栓进行微调，现场安装时可以根据实际的球体滑落轨迹调整挡板角度，保证球体能够准确落入下层置球平台的中心位置，不会出现偏斜卡滞的情况。
