适配REP PR4000的3D打印杠铃挂架结构

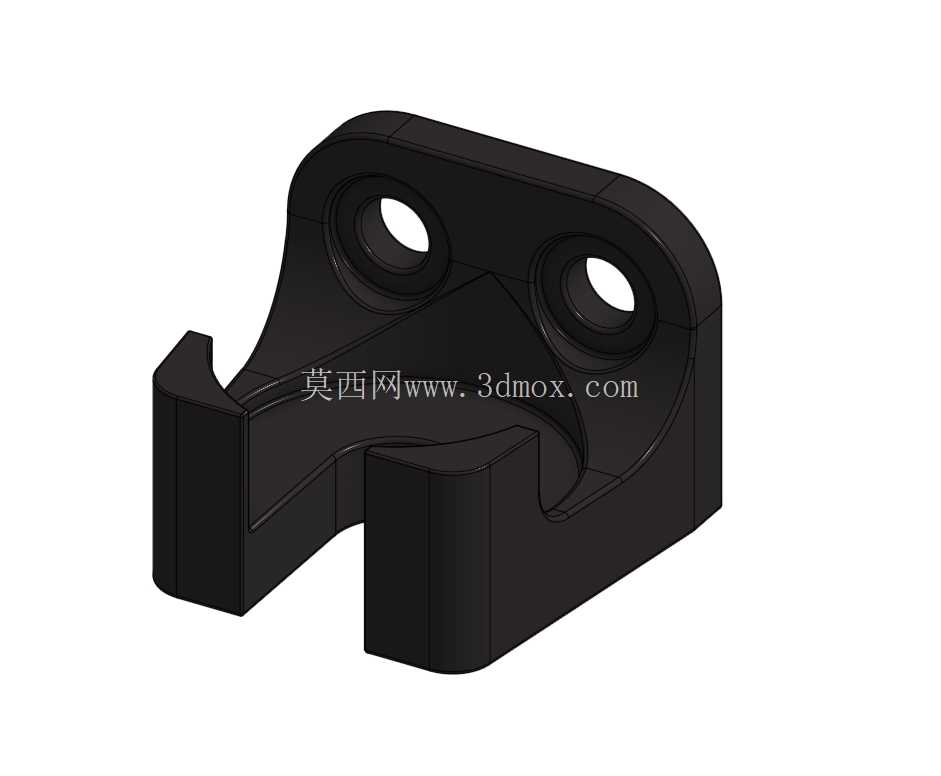

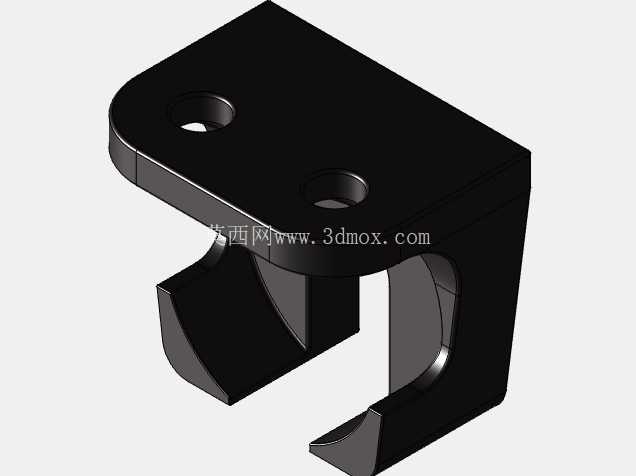

　　日常商用或家用健身场景中，杠铃存放一直是空间利用与安全管控的核心痛点，零散放置的杠铃不仅占用地面通行空间，杆体滚动还易引发磕碰风险，传统商用杠铃架多为整排焊接结构，适配固定尺寸的杠铃杆，针对小空间、单根杠铃临时挂载的需求往往存在适配性不足的问题，这款挂架正是针对这类细分场景开发的挂载构件。从结构功能来看，该挂架采用单侧悬臂挂钩式设计，上部设置两个同轴安装孔，可通过标准紧固件直接固定在REP PR4000健身架的竖向型材立柱上，安装时无需对原有架体进行焊接、打孔等二次加工，仅需匹配型材槽口的螺栓即可完成固定，安装边界完全适配PR4000架体的立柱孔距，不会与架体上原有安全销、调节孔位产生干涉。

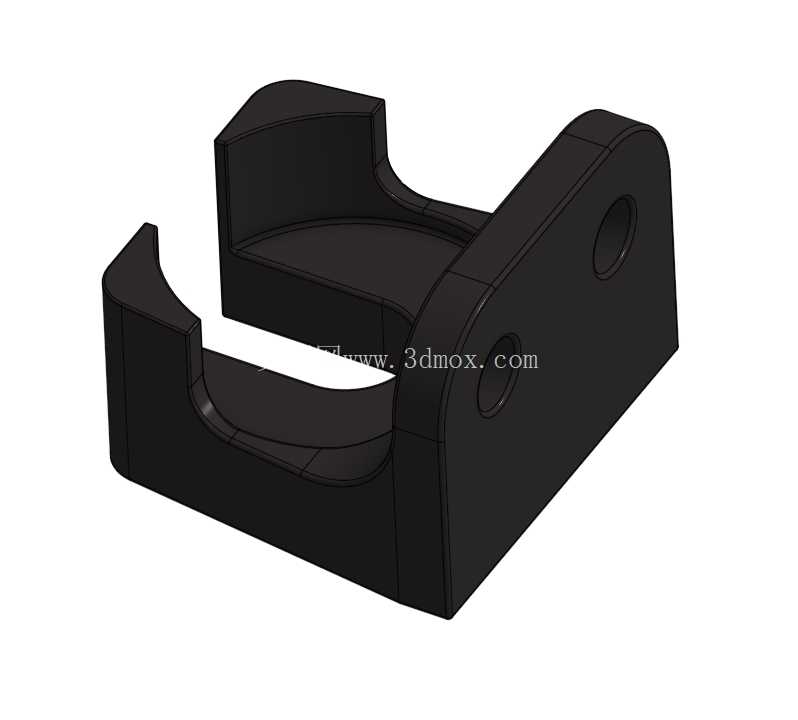

　　挂钩部分采用内凹圆弧承托结构，圆弧曲率匹配标准奥林匹克杠铃杆的杆径，挂入后杆体可自然卡入圆弧槽内，避免横向滑脱，挂钩前端设置向上的限位挡边，即便架体受到轻微碰撞产生晃动，杠铃杆也不会从挂钩开口处脱出。设计阶段首先围绕承重需求做了结构冗余考量，采用PLA材质打印时额定承重可覆盖常规20公斤杠铃杆的挂载需求，若选用强度更高的PLA-CF材质，可进一步降低长期承重下的蠕变风险，避免深夜无人时杆体滑落的安全隐患。结构上特意将上部安装座做了加厚处理，两个安装孔的孔位间距经过反复校核，确保挂载后受力均匀传递到架体立柱上，不会出现单孔受力集中导致的构件开裂问题；挂钩与安装座的衔接位置做了大圆角过渡，消除应力集中点，避免长期承重下转角位置出现断裂。

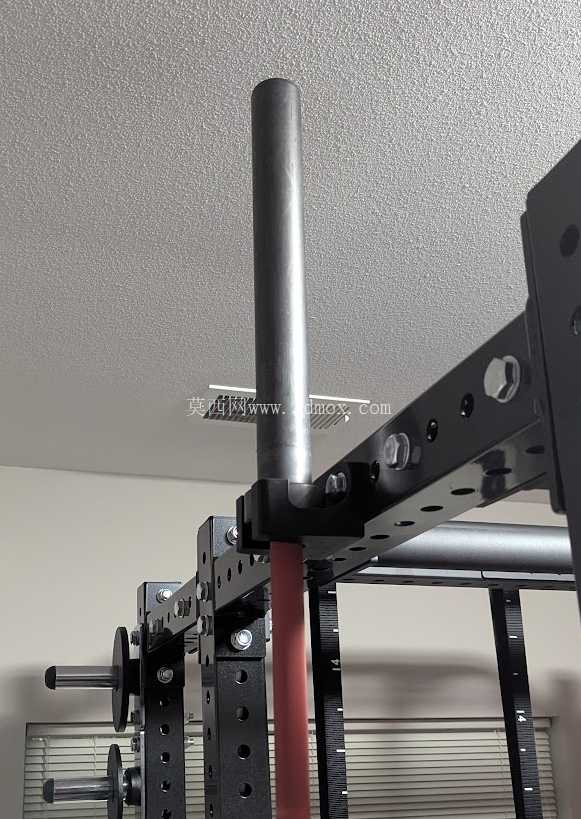

　　外形尺寸上，挂架整体突出架体的长度控制在合理范围，既保证杠铃杆挂入后有足够的承托深度，又不会过多占用架体旁的训练空间，挂架的竖向高度经过优化，挂载杠铃杆后杆体与架体上的其他配件预留足够间隙，取放时不会产生剐蹭。实际使用中，这类小尺寸挂架非常适合家庭健身角、小型工作室的零散杠铃收纳，相比整排的商用挂架，单个挂架可根据实际使用需求灵活布置安装位置，需要挂载多根杆时可按需在立柱不同高度加装，不需要时也可快速拆除，不会破坏原有架体的结构完整性。

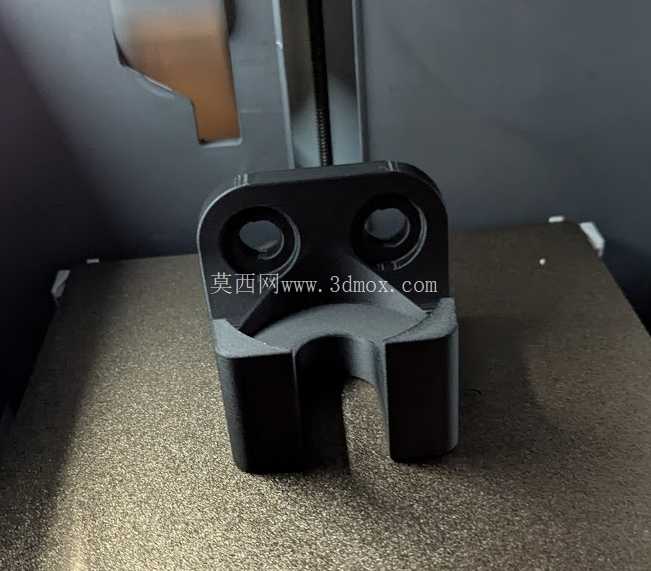

　　建模过程中对挂钩的圆弧承托面做了公差预留，考虑到FDM3D打印的工艺特性，承托面的尺寸比杠铃杆实际直径大0.2mm，既保证杆体可以顺畅卡入，又不会因为间隙过大导致杆体在挂架上晃动产生异响；安装孔的尺寸也适配常用的内六角螺栓尺寸，孔位周边做了沉台设计，螺栓锁紧后头部不会突出安装座表面，避免剐蹭到杠铃片或者训练者衣物。从结构强度验证的角度，安装座的厚度、挂钩的截面尺寸都经过受力仿真校核，在额定承重下构件的最大形变控制在可接受范围内，不会出现肉眼可见的下弯变形，长期挂载也不会产生永久性的塑性形变。针对3D打印的工艺特点，模型设计时特意避免了大角度悬空结构，打印时无需添加过多支撑，仅需在挂钩下部少量位置添加支撑即可完成打印，打印完成后去除支撑的工作量很小，普通桌面级FDM打印机即可完成制作，不需要工业级打印设备，普通健身爱好者也可自行打印使用。
