Gymboss Plus运动计时器外壳结构设计

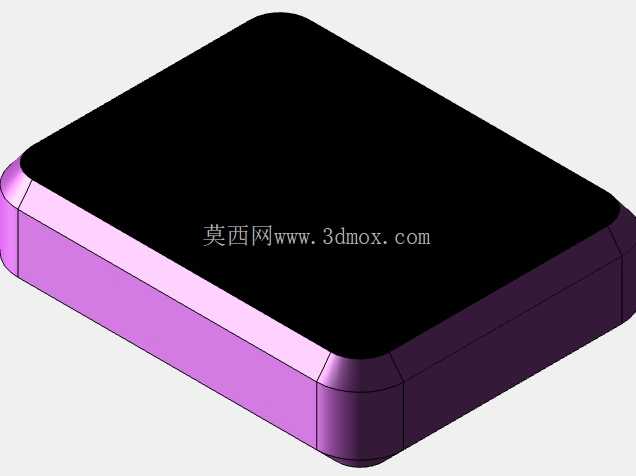

　　这款Gymboss Plus对应的三维结构模型，核心围绕运动计时类手持设备的外壳适配需求搭建，建模过程中优先考虑了配套支架安装的匹配精度，所有壳体棱边均做了大圆角过渡处理，既规避了手持使用时的锐边硌手问题，也能在设备意外跌落时分散边角冲击力，降低壳体开裂的概率。从实际应用场景来看，这类小型计时设备常被用于健身间歇训练、户外跑步计时、小组运动赛事记录等场景，日常使用中会频繁被握持、放置在健身包内与其他物品摩擦、或是临时固定在健身器材旁，因此壳体的结构强度、安装适配性是设计阶段的核心考量点。

　　建模时先确定了壳体的整体长宽高边界，整体为扁平方正的块体结构，厚度控制在单手握持可完全包覆的尺寸范围内，正面预留了完整的平面区域用于安装显示面板与操作按键，侧边的分型线位置做了内凹处理，既方便上下壳的装配定位，也能在握持时增加手指与壳体的摩擦力，减少滑落风险。壳体侧边的紫色区域为软胶包胶层的建模预留位，实际生产中该区域可采用双色注塑工艺，在硬塑主体外壳的基础上覆盖一层TPU软胶，进一步提升握持手感与抗摔性能，上下壳的连接位置预留了卡扣安装位与螺丝柱位置，不需要额外添加辅助连接件即可完成壳体的紧密扣合，装配间隙控制在0.15mm以内，避免日常使用中汗水、灰尘进入壳体内部损伤电路元件。考虑到用户需要为该计时器定制专属安装支架，建模时严格还原了壳体底部与侧边的所有轮廓细节，包括底部的电池仓盖凸起位置、侧边的按键开孔轮廓、背面的挂绳孔位置，所有曲面均做了曲率连续处理，不存在碎面、尖角等建模缺陷，可直接导入到支架设计的装配环境中做干涉检查。在安装边界的设定上，壳体所有外凸结构的尺寸公差均按塑胶件生产的通用公差标准预留，支架与壳体接触的配合面预留0.2mm的安装间隙，方便用户根据实际使用需求选择粘贴固定、卡扣固定或是绑带固定等不同的支架安装方式。

　　壳体的内部结构建模也同步做了适配，内部预留了电路板安装槽、电池仓卡位、按键复位弹簧的安装位置，所有内部筋位的厚度均控制在1.2mm，既保证壳体的整体结构强度，也避免注塑生产时出现缩痕、翘曲等工艺缺陷。从功能特性来看，这款壳体的设计完全服务于便携计时设备的使用需求，整体重量控制在极低范围内，不会给用户携带造成额外负担，外壳的圆角弧度经过反复调整，放在衣物口袋中不会出现突兀的硌感，正面的黑色区域为显示窗口的沉台设计，安装透明保护面板后可与壳体表面保持齐平，避免保护面板边缘被磕碰翘起。

　　建模过程中没有添加多余的装饰性结构，所有造型特征都服务于实际使用功能，比如四个角的加厚处理是为了提升跌落时的抗冲击能力，侧边的微弧面是为了匹配手指握持时的自然弧度，背面的轻微内凹是为了贴合手掌放置时的接触面，提升长时间握持的舒适度。对于需要做配套支架设计的结构工程师来说，这个模型的所有外轮廓尺寸都与实物完全匹配，不需要再反复测量实物尺寸，可直接基于该模型开展支架的结构设计，无论是做桌面放置的立式支架、固定在健身器材上的卡扣式支架，还是可穿戴的臂带支架，都能通过该模型快速完成配合面的匹配设计，减少前期测绘的工作量，也能避免尺寸测量误差导致的支架装配不合适问题。
