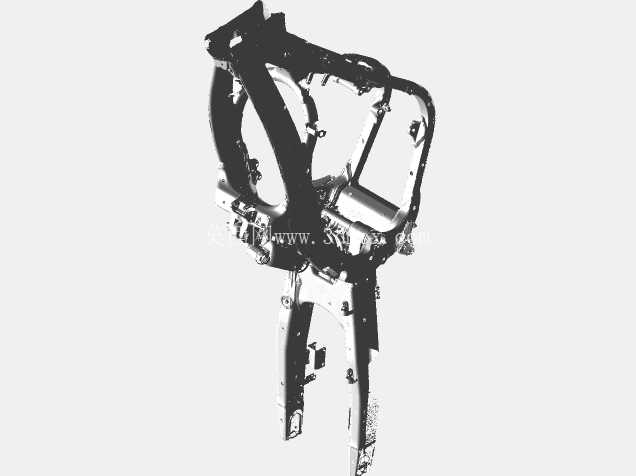

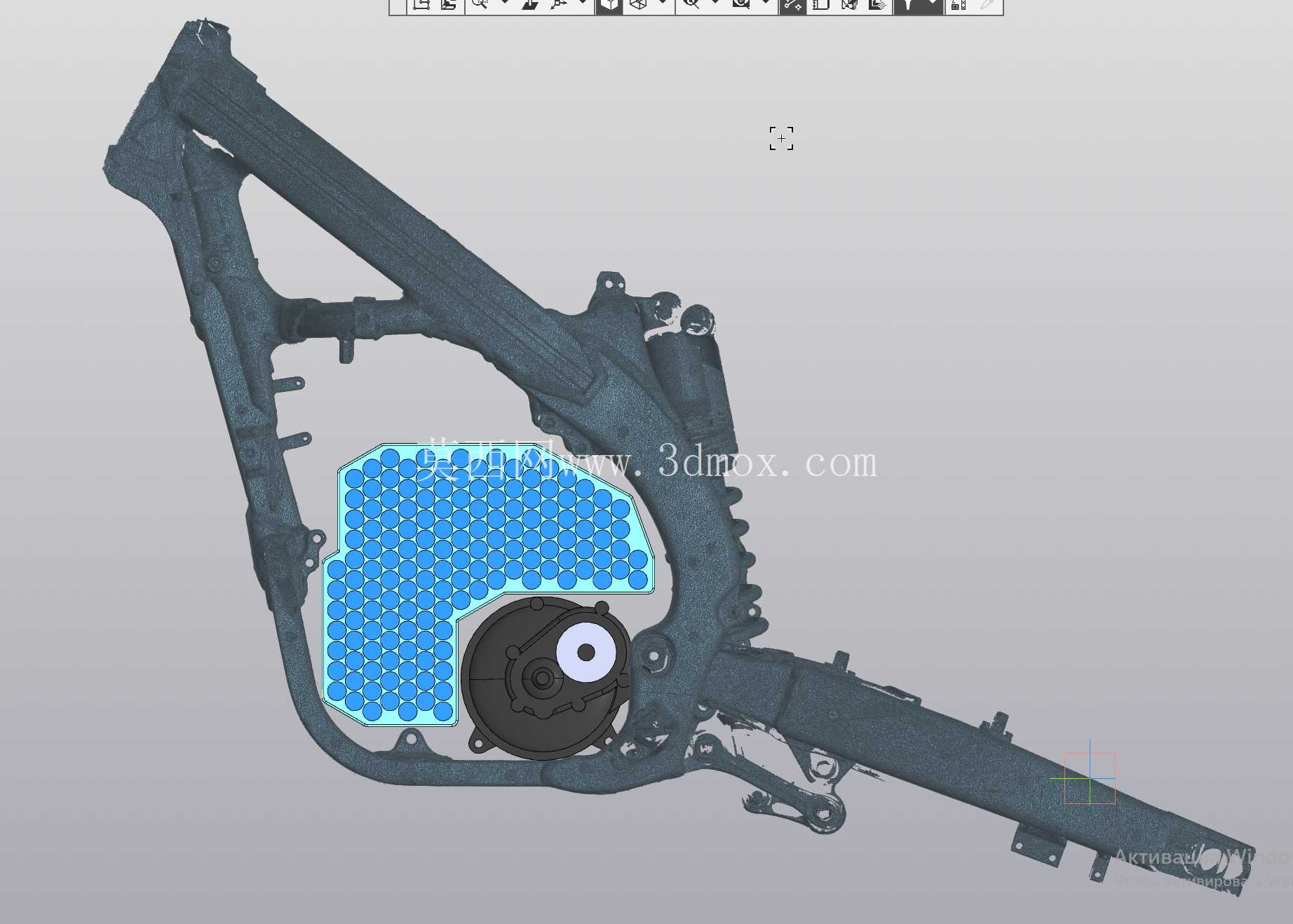

川崎KX450F越野摩托车车架三维扫描结构

　　越野摩托车车架作为整车的核心承载基体，其结构强度、重量分布与安装点位精度直接决定了车辆在非铺装路面行驶时的操控表现与耐用性，本次扫描还原的川崎KX450F车架，是专业竞技级越野摩托的典型双摇篮式钢结构车架，这类车架在场地越野、林道穿越等高强度骑行场景中应用极为广泛。从实际使用场景来看，越野摩托需要频繁承受飞跳落地的冲击、颠簸路面的交变载荷以及过弯时的侧向扭力，因此车架的管梁布局、壁厚选择以及焊接点位的设计都经过了多轮赛事验证。该扫描结构完整还原了车架的主脊梁、下摇篮管、后摇臂安装座、转向立管、发动机挂载点、座椅支撑段以及尾部副车架的全部几何特征，每一处安装孔位的相对位置、管梁的弯曲弧度、加强筋的焊接区域都与实车状态完全一致。

　　从设计思路层面分析，这类越野车架采用变径钢管拼接结构，主承载区域使用壁厚更大、管径更粗的合金钢管，在转向立管与主脊梁连接区域、后摇臂转轴安装区域都设置了额外的加强贴片，避免应力集中导致的车架开裂；而尾部副车架则采用相对轻量化的管梁结构，在满足后挡泥板、坐垫、排气尾段安装强度要求的前提下尽可能降低非簧载以外的尾部重量，优化整车重心分布。在安装边界层面，该扫描结构清晰呈现了发动机的三点式挂载点位坐标，前减震安装的转向立管内径与上下联板的配合尺寸，后摇臂转轴的同轴度基准，油箱安装的定位卡扣位置，以及脚踏、侧支架、整流罩固定点的全部空间坐标，能够为改装件设计、车架受力仿真、复刻制作提供精准的三维基准。

　　不同于量产车型的公开数模，三维扫描获取的车架数据完全还原了实车的制造公差与焊接形变特征，对于需要定制改装车架强化件、设计专属外观覆盖件、进行整车动力学仿真的从业者来说，这类扫描数据能够避免理想化数模与实车存在偏差导致的安装错位问题。在实际工程应用中，这类车架扫描数据可用于多个方向：一是越野摩托改装领域，可基于该数据设计发动机升高支架、车架保护杠、尾部轻量化改装件，所有设计的安装点位都能与实车完全匹配，减少改装过程中的打磨调整工作量；二是车架维修校正领域，可将事故车的扫描数据与该基准数据进行比对，快速判断车架变形区域与形变量，为校正作业提供量化参考，避免传统靠经验校正导致的车轮定位偏差、骑行跑偏等问题；三是定制车架开发领域，可参考该成熟竞技车架的管梁布局、载荷传递路径，结合不同排量发动机的安装尺寸调整局部结构，缩短定制车架的开发验证周期。

　　从结构特性来看，该双摇篮式车架的下摇篮管从转向立管下方延伸至发动机底部，在发动机两侧形成环形保护结构，当车辆发生侧面倾倒或者正面撞击时，摇篮管能够率先吸收冲击能量，避免发动机壳体直接受力破损；主脊梁采用大弧度弯曲设计，在保证纵向强度的同时为油箱、空滤组件预留了足够的安装空间，转向立管的后倾角设计匹配专业越野摩托的操控需求，兼顾低速林道的灵活性与高速飞跳的直线稳定性。后摇臂安装座采用双侧同轴套筒设计，扫描数据完整还原了套筒的内孔精度与端面平面度，这一区域的精度直接影响后摇臂的转动顺畅度与后轮的居中定位，是车架加工与校正过程中的核心基准点。此外，车架上的线束固定卡扣、刹车管路走位卡槽、链条导向器安装位等细小结构也在扫描数据中完整呈现，这些细节结构往往是理想化设计数模容易忽略的部分，但在实际装配过程中直接影响整车的装配效率与管线的固定可靠性。
